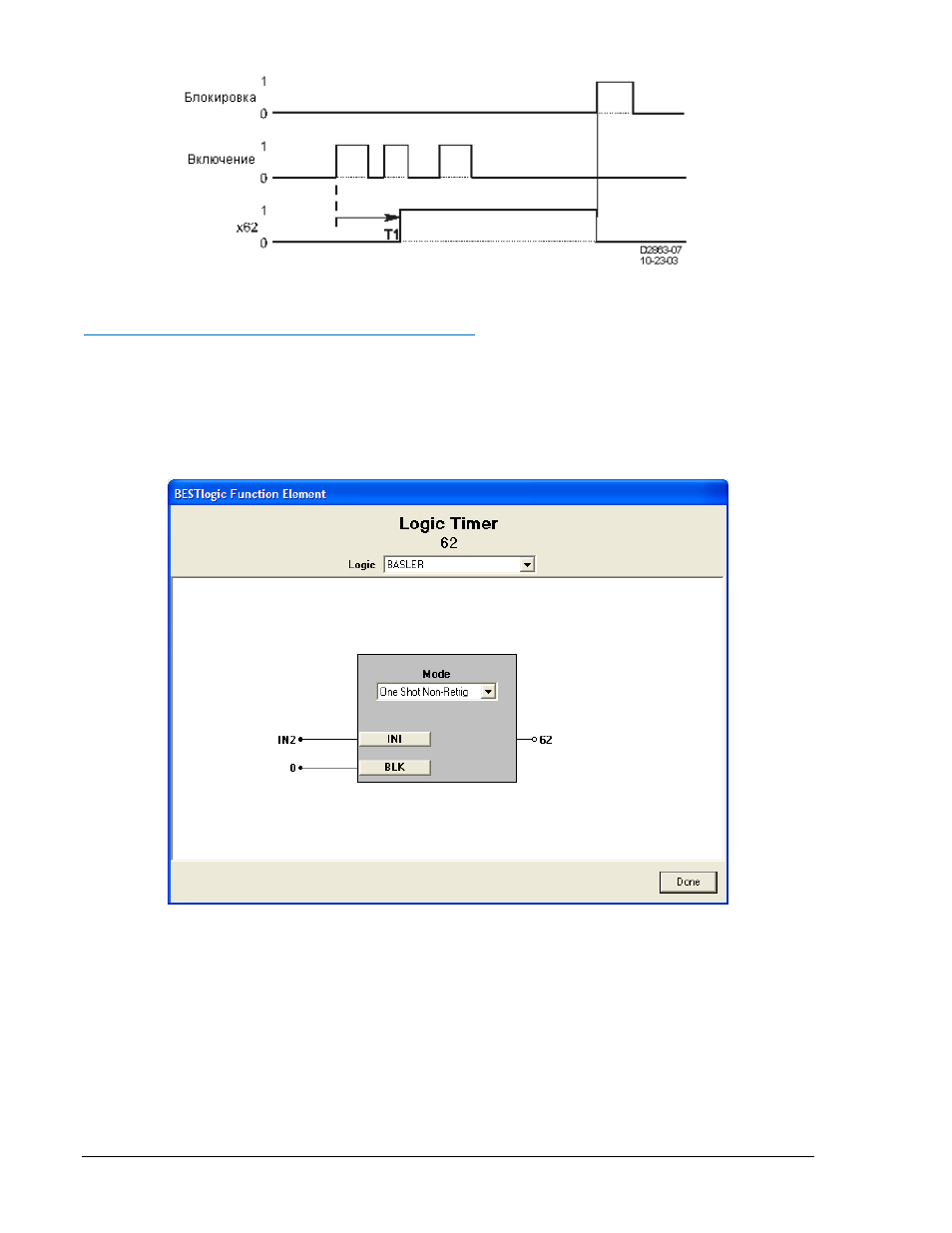

Рисунок 4-58. Режим работы «защелка»
Настройки BESTlogic для логических таймеров
Настройка таймеров осуществляется посредством экрана «Функциональный элемент BESTLogic»
(BESTLogic Functional Element)
. Рисунок 4-59 иллюстрирует экран для настройки таймера 62. Для
загрузки экрана необходимо из выпадающего меню «Экраны» (Screens) выбрать пункт
«Логические таймеры» (“Logic Timers”). Нажатием кнопки “BESTLogic” вызывается окно с
желаемым функциональным элементом. Иначе настройку можно выполнить с помощью ASCII-
команды SL-x62.
Рисунок 4-59. Экран Функциональный элемент BESTlogic, 62
Вверху окна есть выпадающее меню «Логика» (Logic). Это меню позволяет просмотреть настройки
для каждой заранее запрограммированной логической схемы. Также может быть создана
собственная логическая схема, которая также отображается в списке. Более подробная
информация по программированию собственной логической схемы приведена в разделе 7.
Включение таймеров осуществляется выбором режима работы из выпадающего меню «Режим»
(“Mode”)
. Для присоединения входов таймера необходимо нажать кнопку рядом с
соответствующим входом. При этом появится окно «Построитель выражений BESTLogic»
(“BESTLogic Expression Builder”)
. Выберите тип выражения, которое следует использовать. Затем,
выберите переменную или ряд переменных, которые следует связать с входом. По завершении
построения выражения необходимо сохранить выражение нажатием кнопки «Сохранить» (“Save”).
