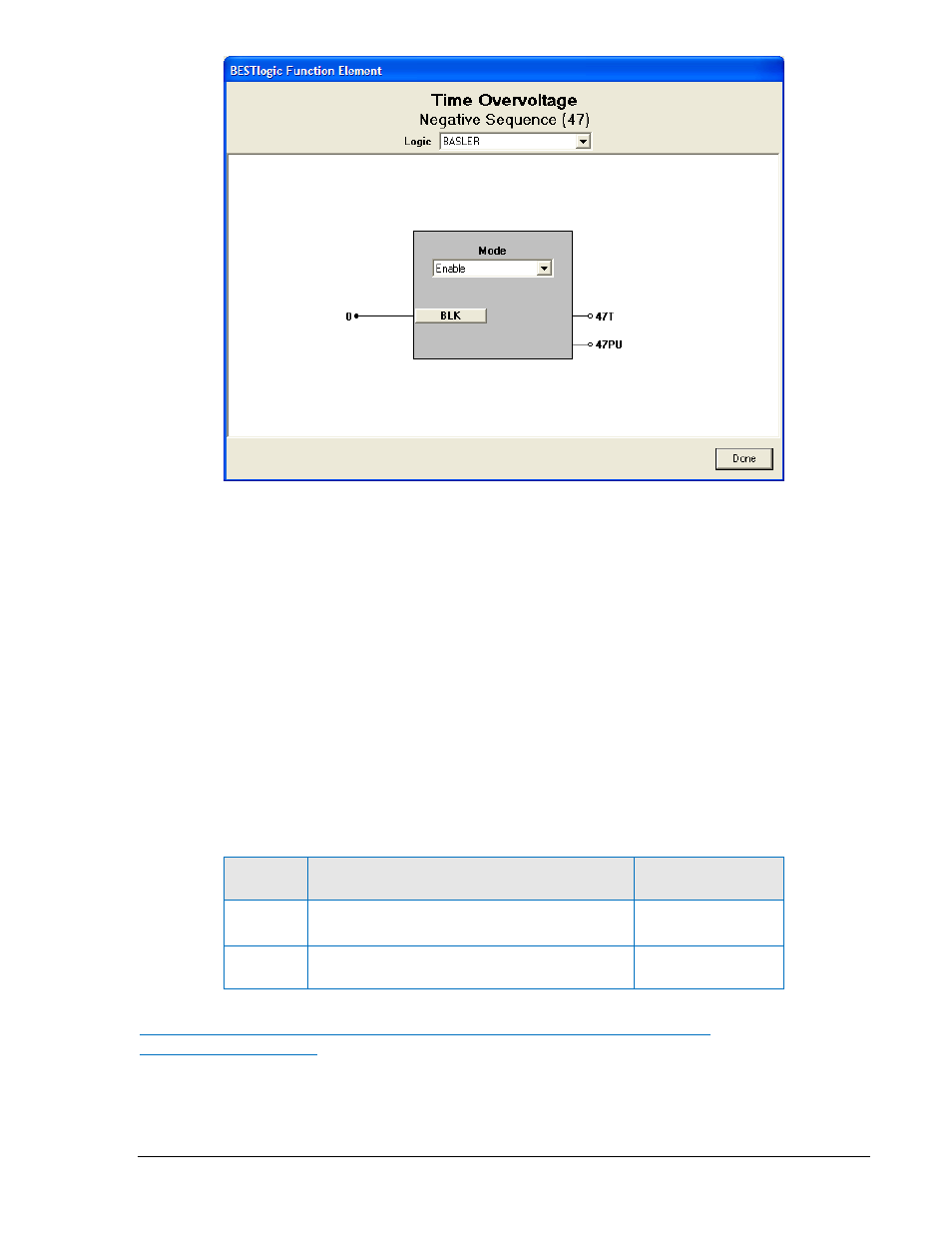

Рисунок 4-44.Экран Функциональный элемент BESTlogic, элемент максимального напряжения
обратной последовательности (47)
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
Включите функцию 47, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки
В таблице 4-26 приведены настройки BESTlogic для элемента 47.
Таблица 4-26. Настройки BESTlogic для элемента 47
Функция Диапазон/Назначение
Значение по
умолчанию
Режим
0 =
откл
1 =
вкл
1
BLK
Логическое выражение, блокирующее
элемент при равенстве его 1.
0
Рабочие параметры элемента максимального напряжения обратной
последовательности
Рабочие параметры изменяются посредством BESTCOMS. На рисунке 4-27 показан экран
BESTCOMS для элемента максимального напряжения обратной последовательности. Для загрузки
этого экрана необходимо выбрать пункт Защита напряжения (Voltage Protection) в выпадающем
меню Экраны (Screens) и выбрать закладку 47. Иначе, настройка может быть произведена ASCII-
командой S<g>-47 или посредством экрана ЧМИ 5.#.7.1, \PROT\SG#\47\47.
