Менеджмент файлов
В данном разделе описывается как сохранить, открыть, загрузить из реле и в реле, распечатать
файлы параметров.
Сохранений файла параметров
Если в активной логической схеме будут сделаны изменения и будет сделана попытка закрытия
программы, то появится диалоговое окно (рисунок 14-55). При нажатии кнопки «Да» (Yes) появится
диалоговое окно свойств файла. Также это окно появится, если выбрать пункты «Сохранить»
(Save)
или «Сохранить как» (Save As). Информационные поля автоматически заполняются на
основании имени файла и идентификаторов реле (SG-ID). Можно ввести до 50 символов в поле
дополнительной информации Additional Info и до 2500 символов в поле файла комментариев File
Comments.

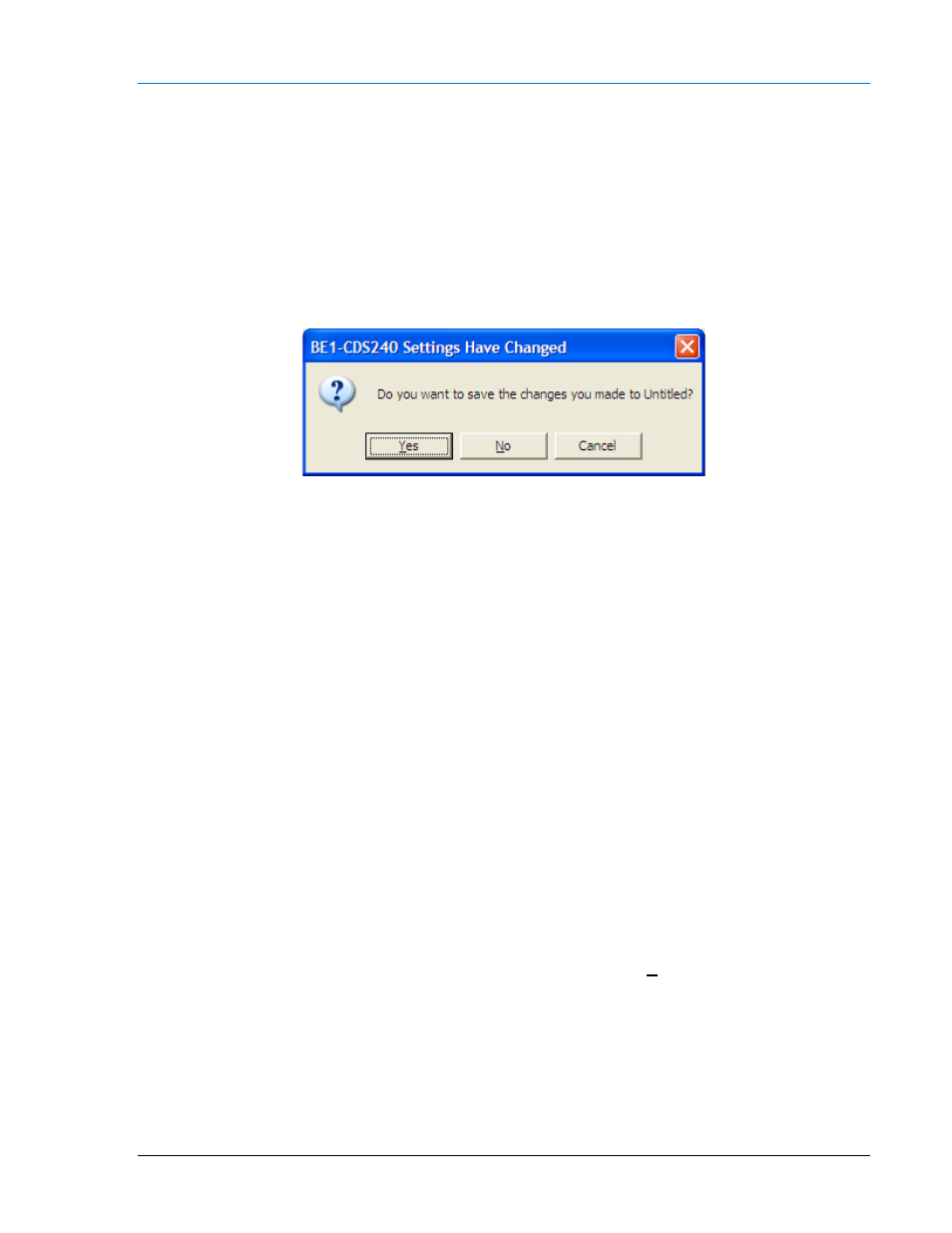

Рисунок 14-55. Диалоговое окно сохранения файла параметров
Открытие файла параметров
Для открытия файла параметров в BESTCOMS необходимо выбрать пункт «Открыть» (Open).
Если в текущей схеме были сделаны изменения, то при попытке открытия файла параметров,
программа выдаст диалоговое окно с запросом на сохранение текущих параметров и логической
схемы. После принятия решения, появится окно открытия файла. Обычным для Windows способом
выбирается файл, который необходимо открыть.
Загрузка файла параметров в реле
Для загрузки файла параметров в реле необходимо его открыть или создать в BESTCOMS. Затем
необходимо выбрать пункт «Загрузить параметры в реле» (Upload Settings to Device). Далее
будет необходимо ввести пароль доступа. Если пароль верный, то начнется загрузка и появится
индикатор хода загрузки. При окончании загрузки появится диалоговое окно для подтверждения
сохранения параметров и установки их в активные параметры. Если необходимо просмотреть имя
файла параметров как он будет загружен в реле, необходимо выбрать пункт Configure в
выпадающем меню «Коммуникации» (Communication). Когда откроется окно конфигурации
коммуникационного порта нужно щелкнуть мышью на кнопке «Показать Команды во Время
Передачи Данных» (Show Commands During Data Transfer) и нажать ОК. Теперь, при передаче
данных, будет видно два окна (передача, Sending или состояние, Status) и индикатор хода
загрузки. Если произойдет ошибка передачи данных, то в окне состояния отобразится
уведомление об ошибке. Файл параметров не будет загружен и изменения не вступят в силу.
Загрузка файла параметров из реле
Для загрузки параметров из реле необходимо выбрать пункт «Загрузить параметры из прибора»
(Download Settings from Device
) в выпадающем меню Коммуникации (Communication).
Печать файла параметров
Для печати файла параметров необходимо выбрать пункт «Печать» (Print) в выпадающем меню
«Файл» (File). Появится обычное диалоговое окно печати Windows из которого производится
печать.
Также вы можете преобразовать файл параметров в текстовый файл. В выпадающем меню
«Файл» (File) выберите «Преобразовать в текстовый файл» (Export to Text). Откроется
диалоговое окно преобразования файла.
