P0069-64
3I
O
3I
o
Z
0
-3I
o
I
A
I
B
I
C
I
C
I
B
I
A

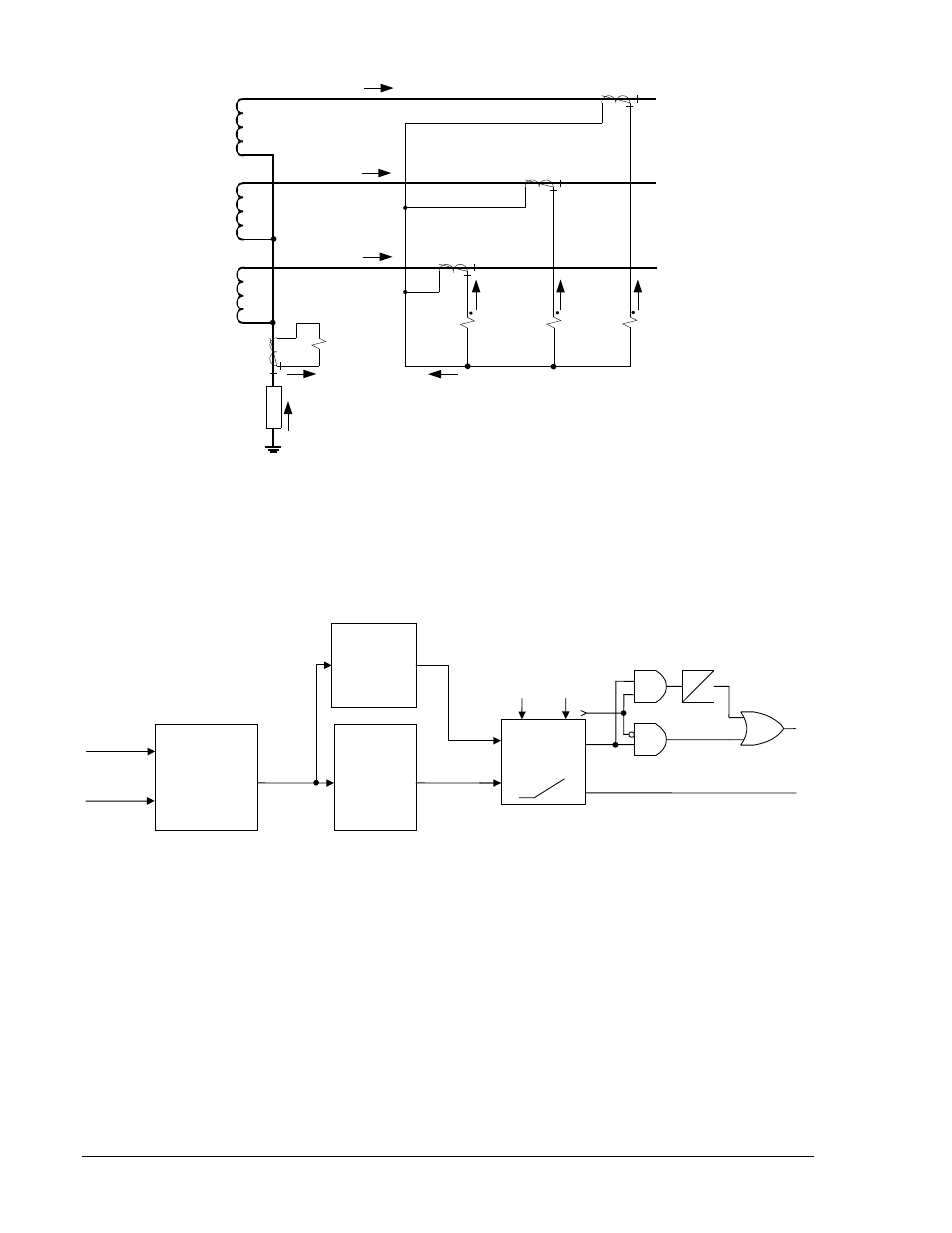

Рисунок 4-16. Полярность элемента 87ND
Далее описана работа элемента и установка его параметров. На рисунке 4-17 показана
функциональная схема элемента 87ND. Измеренный ток заземления и ток нейтрали
корректируется коэффициентом приведения токов для избегания погрешности. Элемент Ток
Торможения определяет значение тока торможения как максимальное значение
скомпенсированного тока в относительных единицах. Элемент Рабочий ток определяет значение
дифференциального тока, как векторную сумму скомпенсированных токов.
Рисунок 4-17. Функциональная схема элемента 87ND
Характеристика элемента торможения такая же, как и для фазной дифференциальной защиты
(рисунок 4-10), Ток удержания может задаваться пользователем в программе BESTCOMS для
максимума IN, IG или максимума IA, IB, IC, IG..Данный компаратор имеет параметры минимальной
уставки и наклона кривой торможения. Параметр минимальной уставки показывает значение
минимальной чувствительности элемента торможения. Если соотношение рабочего тока к току
торможения больше значение наклона кривой торможения и значение рабочего тока больше
минимальной уставки в какой-нибудь фазе, то подается сигнал взведенности элемента 87NDPU.
Таймер обеспечивает надежность от ложного срабатывания реле при насыщении ТТ. Если
элемент контроля переходного процесса элемента 87 обнаружит насыщение ТТ, то сигнал
отключения 87NDT подается на таймер. Время на таймере должно быть больше времени
ликвидации замыкания на землю вне защищаемой зоны, для того, чтобы элемент не отключился
до ликвидации внешнего замыкания на землю.
D2843-01.vsd
02-08-99
Ток
торможения
Рабочий
ток
Элемент
торможения
Основная
гармоника
Мин. уставка
Наклон
87ND
сигнал взведенности
Корректировка
токов
Вектор
основной
гармоникиl
Основная
гармоника, о.е
Вектор
тока нейтрали
87ND
Сигнал
отключения
TM
Время
выдержка
4-22
BE1-CDS
240 Защита и управление
