Страница 135: Таблица 4-25. рабочие параметры элемента 59х -51
Рабочие параметры изменяются посредством BESTCOMS. На рисунке 4-42 показан экран
BESTCOMS для дополнительных элементов минимального/максимального напряжения. Для
загрузки этого экрана необходимо выбрать пункт Защита напряжения (“Voltage Protection”) в
выпадающем меню Экраны (“Screens”) и выбрать закладку 59Х. Иначе, настройка может быть
произведена ASCII-командами S<g>-59Х или посредством экранов ЧМИ 5.#.8.1, \PROT\SG#\59.
Рядом с выпадающим меню Логика (Logic) есть выпадающее меню Настройки (Settings), в
котором можно выбрать текущую группу настроек, для которых производится выбор параметров

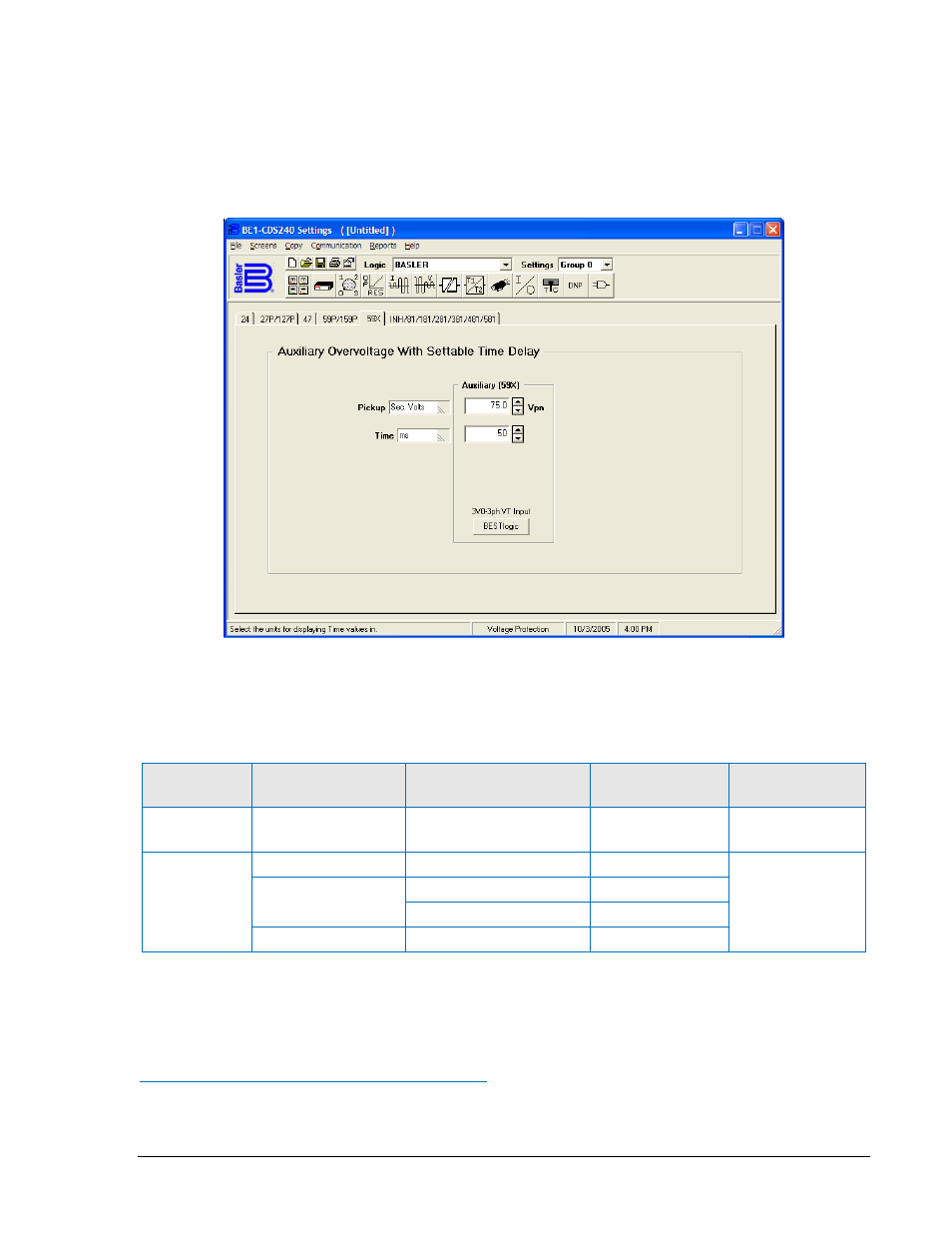

Рисунок 4-42. Экран Зашита напряжения, 59X
В таблице 4-25 приведены рабочие параметры элемента 59Х.
Таблица 4-25. Рабочие параметры элемента 59Х
Параметр
Диапазон
Шаг
Единица
измерения
Значение по
умолчанию
Уставка
0 =
откл
1 - 150
0.1 (0 - 99.9)
1.0 (100 – 150)
В (вторичного
напряжения)
0
Выдержка
времени
50 - 999
1
мс
50
мс
1 - 600
0.1 (1.0 - 9.9)
с
1.0 (10 – 600)
с
2.5 - 30,000
∗
Выдержка времени менее 10 периодов может быть введена с точностью 0.1 периода с передней
панели ЧМИ. При вводе посредством ASCII команды точность ввода составит 0.01 периода.
Время, введенное в периодах, переводиться в секунды или миллисекунды. Точность шага после
преобразования будет такой как точность шага в переводимых единицах.
Получение состояния логического выхода
Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
9365273990 Вер M1
BE1-CDS
240 Защита и управление
4-51
