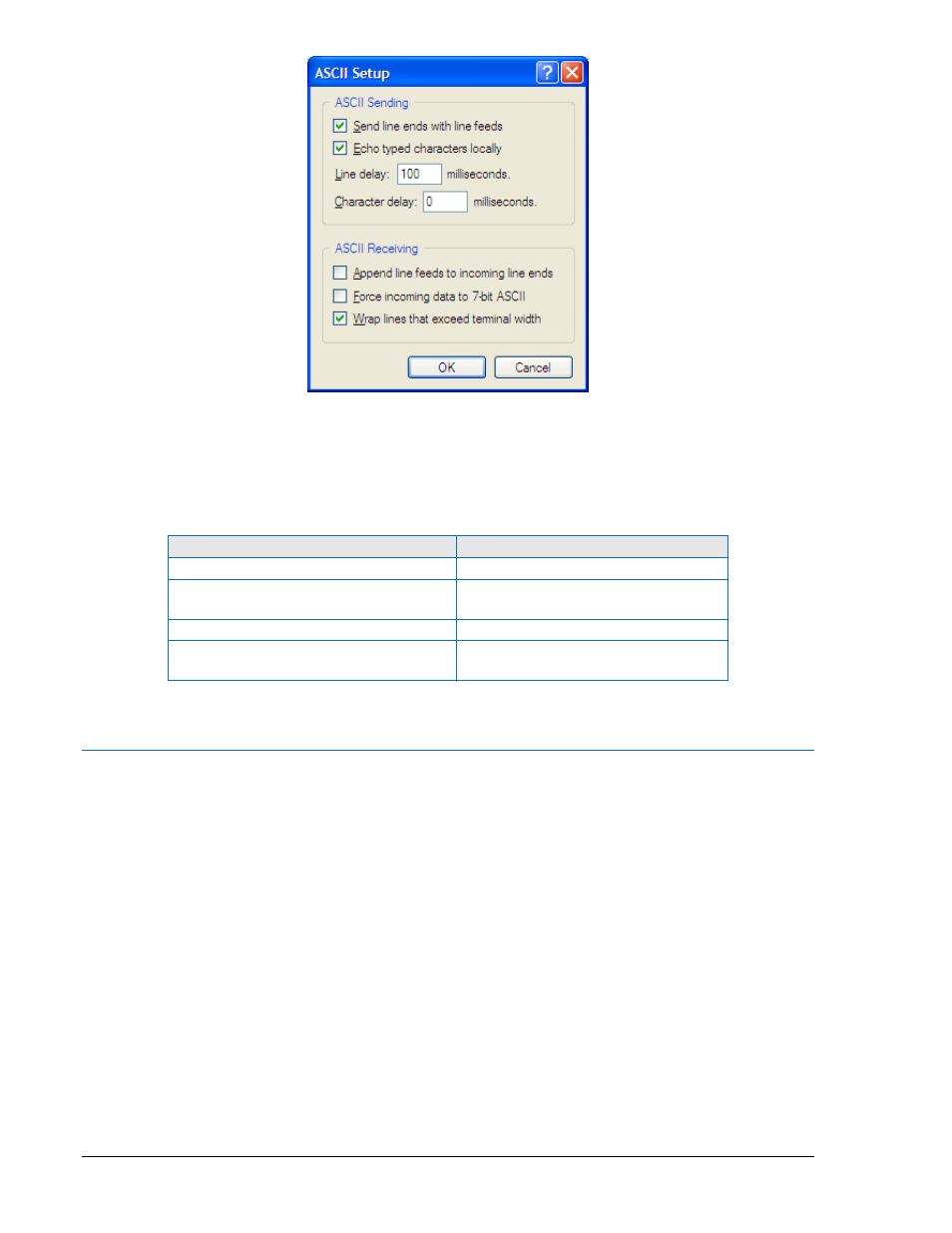

Рисунок C-5. Диалоговое окно Установка ASCII
Шаг 9: Программа HyperTerminal готова к передаче информации реле. В таблице C-1 указаны
необходимые подключения для каждого порта RS-232.
Таблица C-1. Коммуникационные порты RS-232
Подключение Тип
Передний порт розетка DB-9
Разъем соединения ПК и переднего
порта RS-232
прямой
Задний порт розетка DB-9
Разъем соединения ПК и заднего
порта RS-232
прямой
Windows ® Vista
Программа HyperTerminal не оснащена Windows® Vista. Для коммуникации с реле BE1-CDS240
могут быть использованы автономные программы других производителей. Настройки автономных
программ аналогичны настройкам программы HyperTerminal.
C-4 BE1-CDS240
Коммуникации с терминалом 9365273990 Вер M1
