Страница 206
кнопку «Выбор» (Select). Далее необходимо выбрать необходимое количество записей как
показано на рисунке 6-22. Для сохранения выбора необходимо нажать кнопку «Сохранить»
(Done).
Настройка осциллографии также может быть произведена с помощью команды SG-OSC (см.
таблицу 6-19).
Таблица 6-19. Параметры осциллографической записи
Получение осциллографических записей
Осциллограммы могут быть просмотрены с помощью BESTCOMS. Иначе, они могут быть
получены с помощью команды RO.
Для загрузки осциллографических записей необходимо выбрать пункт «Загрузка осциллограмм»
(Oscillography Download)
в выпадающем меню «Отчеты» (Reports). Выделенная запись будет
загружена в выбранном бинарном или ASCII-формате. Для загрузки необходимо нажать кнопку
«Загрузить» (Download).
Например, запись 003 выбирается для бинарной загрузки. Затем нажимается кнопка «Загрузить»
(Download
) и появляется окно выбора каталога, куда запись будет сохраняться (Browse for Folder)
(см. рисунок 6-23). Далее необходимо выбрать папку для сохранения или создать новую и нажать
кнопку ОК. Появится окно с перечнем названий файлов записи (Fault Record Filenames) (см.
рисунок 6-24). Далее необходимо ввести базовое имя в первой строке. Остальные названия
файлов сформируются автоматически. Нажатием кнопки ОК файлы сохраняются

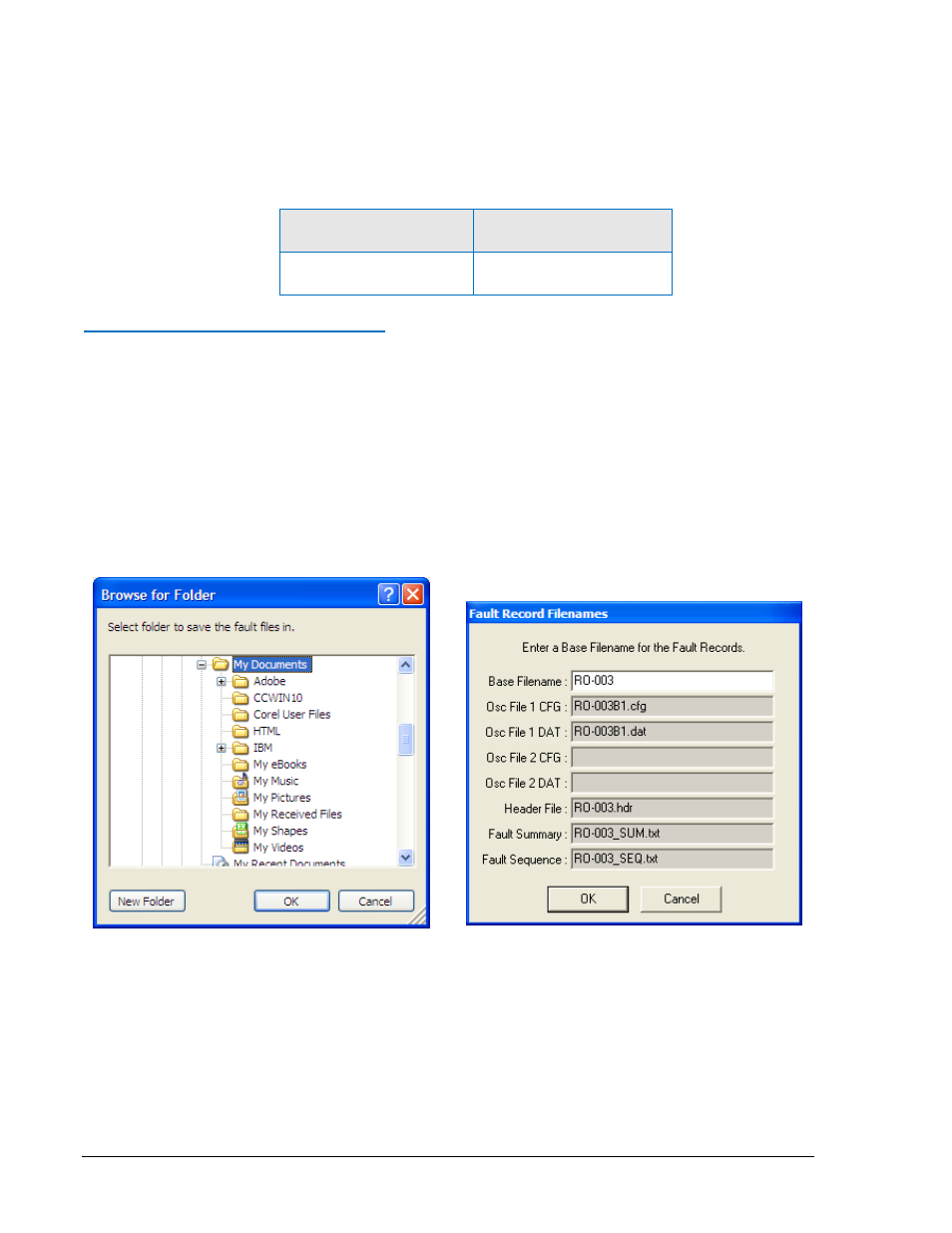

Рисунок 6-23. Окно выбора папки
Рисунок 6-24. Название папки
Единовременно может быть загружена только одна запись. Отчеты переводятся в COMTRADE
формат. Сохраняются файл конфигурации (CFG), файл данных (DAT) и файл заголовка (HDR).
Файл заголовка содержит общий отчет, содержащий все необходимые параметры, связанные с
интересующей записью, среди них:
•
параметры BESTLogic для программируемой пользователем логической схемы.
•
программируемые пользователем названия и глобальные параметры ввода/вывода.
•
номер активной во время отказа группы настроек.
•
параметры защитных элементов.
•
параметры записи отказов.
Диапазон
6, 8, 10, 12, 15, 16, 20,
24, 32
Значение по
умолчанию
16
6-36
BE1-CDS
240 Функции отчетов и сигнализации
9365273990 Вер M1
