Страница 153: Таблица 4-34. логические параметры 60fl -69

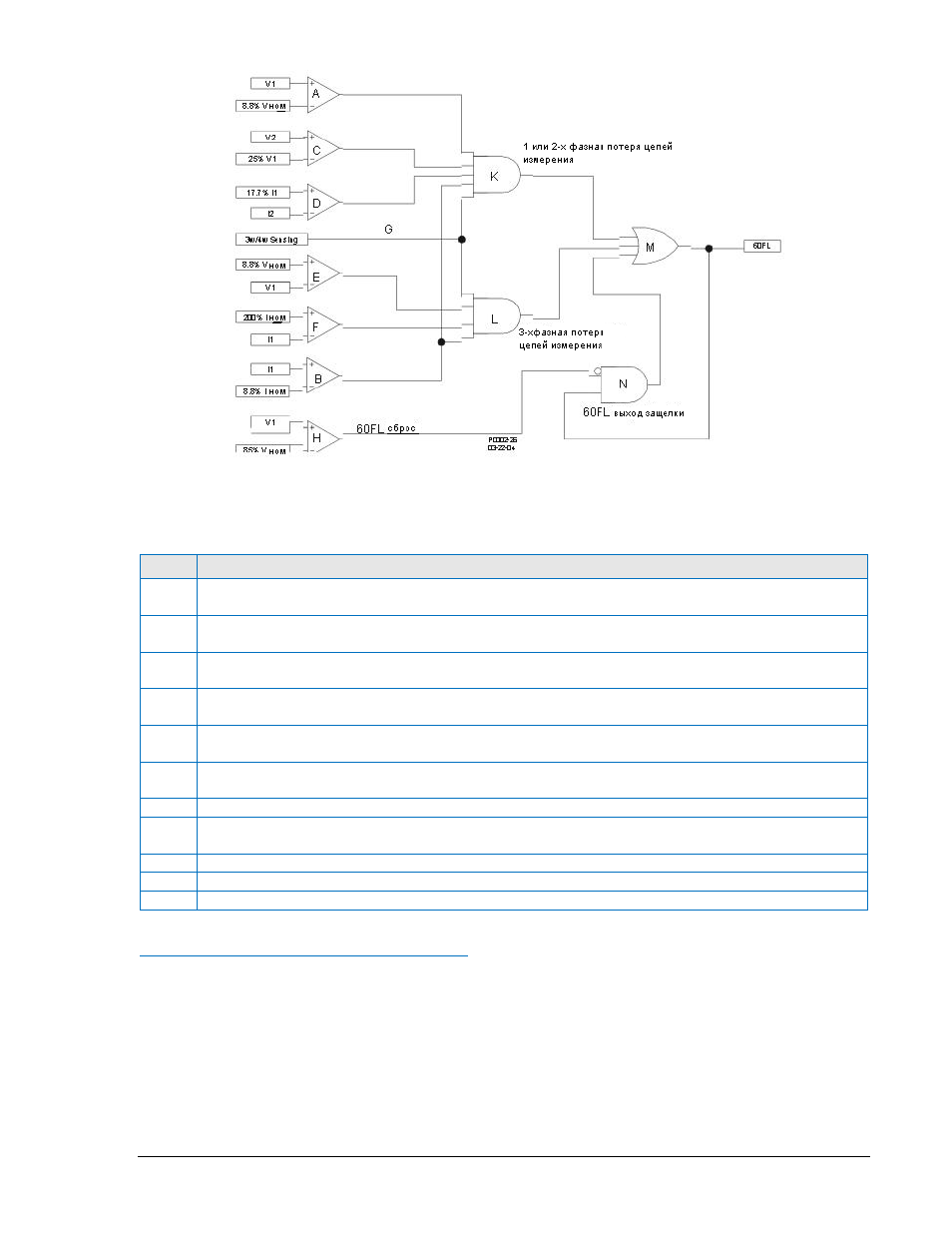

Рисунок 4-62. Логическая схема элемента 60FL
Таблица 4-34. Логические параметры 60FL
Вход
Условие, соответствующие состоянию ИСТИНА (лог. 1)
A
Напряжение прямой последовательности больше 8.8 % номинального значения,
обнаруживается минимум напряжения измерения.
B
Ток обратной последовательности меньше 8.8% номинального значения,
обнаруживается минимум тока измерения.
C
Напряжение обратной последовательности больше 25 % напряжения прямой
последовательности, обнаруживается потеря 1 или 2 фаз..
D
Ток нулевой последовательности меньше чем 17.7% тока прямой последовательности,
обнаружение условий полного тока.
E
Напряжение прямой последовательности меньше 8.8% номинального значения,
обнаруживается потеря 3-х фаз.
F
Ток прямой последовательности больше 200% номинального значения тока,
обнаружение условий тока полной нагрузки.
G
Выбор трех- или четырехпроводной схемы измерений.
H
Напряжение прямой последовательности больше 85 % номинального, обнаружение
условий восстановления напряжения.
K
(A * B * C * D * G
), обнаружение потери одной или двух фаз.
L
(E * F * B * G);
обнаружение потери трех фаз.
M, N
«защелкивание» выхода 60FL до наступления условий возврата.
Настройка параметров элемента 60FL
Настройка элемента осуществляется посредством команды SL-60FL. Данная команда позволяет
пользователю задавать дополнительные или частичные настройки параметров. Параметры
элемента 60FL приведены в таблице 4-35. Два входа определяют работу тока и напряжения
защиты, когда обнаружена потеря измерений. Блок токовых входов (блок I) принимает, что
значение напряжения является номинальным, когда 60FL=1, т.к. измерение напряжения в данном
случае ненадежно или не представлено. Когда входное напряжения является номинальным, то
удерживающее и управляющее напряжении не эффективны. Блок входов напряжения (блок U)
определяет, какая защита напряжения заблокирована, когда 60FL=1.
Параметры элемента настраиваются посредством BESTCOMS. Рисунок 4-63 показывает экран
BESTCOMS
, используемый для настройки элемента 60FL. Для загрузки экрана Контроль ТН (VT
