В разделе 1 Общая Информация, Решения По Применению Дифференциальной Защиты описано
применение процентно-ограниченной дифференциальной защиты. Данный раздел более
подробно описывает работу и настройку данного элемента. На рисунке 4-9 показана
функциональная схема дифференциальной защиты для одной фазы. Данные элементы и
сравнивающие устройства дублируются для каждой фазы.
В реле измеряется фазный ток, ток нулевой последовательности и коэффициент приведения тока.
В разделе 3 Функции Входов и Выходов, Измерительные Входы описана настройка компенсации
фазового сдвига и компенсации токов нулевой последовательности. Настройка коэффициента
приведения тока описана ниже. Элемент тока торможения использует скомпенсированное
значение тока для расчета значения тока торможения (в отн. ед.). В зависимости от настройки
рассчитывается максимальное или среднее значение тока торможения. Элемент рабочего тока
определяет значение основной, второй и пятой гармоник как векторную сумму этих составляющих
скомпенсированного тока. Также в данном разделе описаны «виртуальные цепи 5 и 6» и их
применение. Их использование как вход «виртуального элемента торможения» описан ниже.
На рисунке 4-10 показана характеристика торможения для элемента торможения. Данное
сравнивающее устройство имеет параметры наклона кривой торможения и минимальной уставки.
Параметр наклона кривой торможения показывает отношение рабочего тока к току торможения.
Значение наклона кривой торможения должно быть выше максимальной погрешности, полученной
из-за потерь на возбуждение, неточности числа ампер-витков и регулировки под нагрузкой.
Параметр минимальной уставки показывает значение минимальной чувствительности элемента
торможения. Если соотношение рабочего тока к току торможения больше значение наклона кривой
торможения и значение рабочего тока больше минимальной уставки в какой-нибудь фазе, то
подается сигнал взведенности элемент 87RPU.

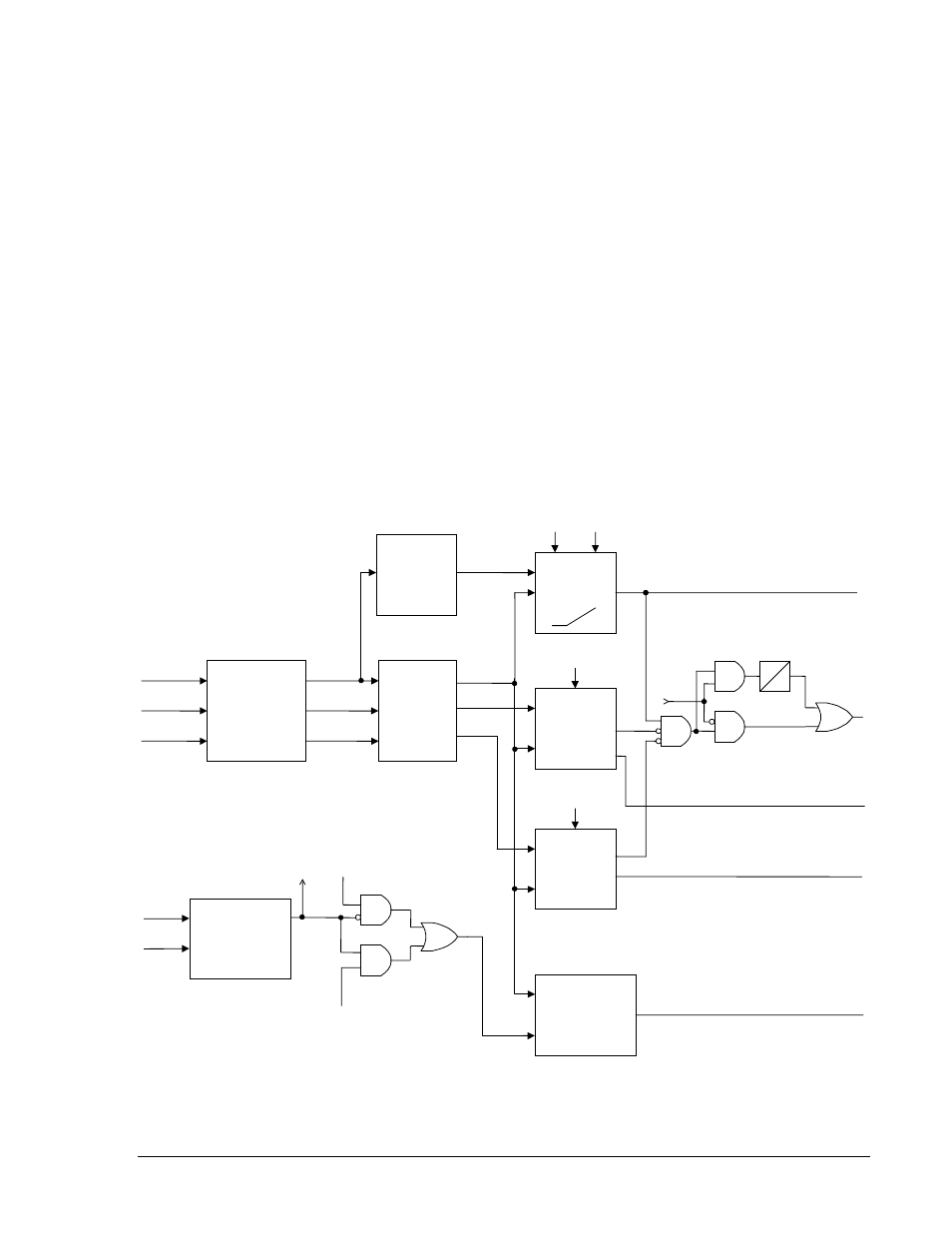

Рисунок 4-9.Функциональная схема элемента 87
D2840-24.vsd
02-08-99
Ток
торможения
Рабочий
ток
Элемент
торможения
2-
ая
5-
ая
гармоника
Элемент
без
торможения
Осн. Iop
2nd Iop
5th Iop
Мин.
уставка
Запрет 2-ой
гармоники
Запрет 5-той
гармоники
2X
Параметры без торможения
87
сигнал отключения
с торможением
TM
Компенсация
фазового
сдвига и
приведение
тока
Основная
гармоника
Мониторинг
переходного
режима
Ток
торможения
Основ.
гармоника
Параметры без торможения
гармоника
Выдержка
времени
TM
2-
ая
гармоника
5-
ая
гармоника
Основная
гармоника,
о.е.
2-
ая
гармоника, о.е.
5-
ая
гармоника, о.е.
87
сигнал отключения
без торможения
Состояние
5-
той гармоники
Состояние
2-
ой гармоники
87
Сигнал взведенности
с торможением
Наклон
кривой
торможения
