Шаг 3:
С помощью команды получения состояния логических переменных RS-LGC получить
данные журнала событий. Проверить, что переключатель 143 изменял состояние и
примерно через 400 мс сработал таймер 162 и установил свое состояние. Затем через
20
с таймер возвратился в исходное состояние, при этом переключение 143 было

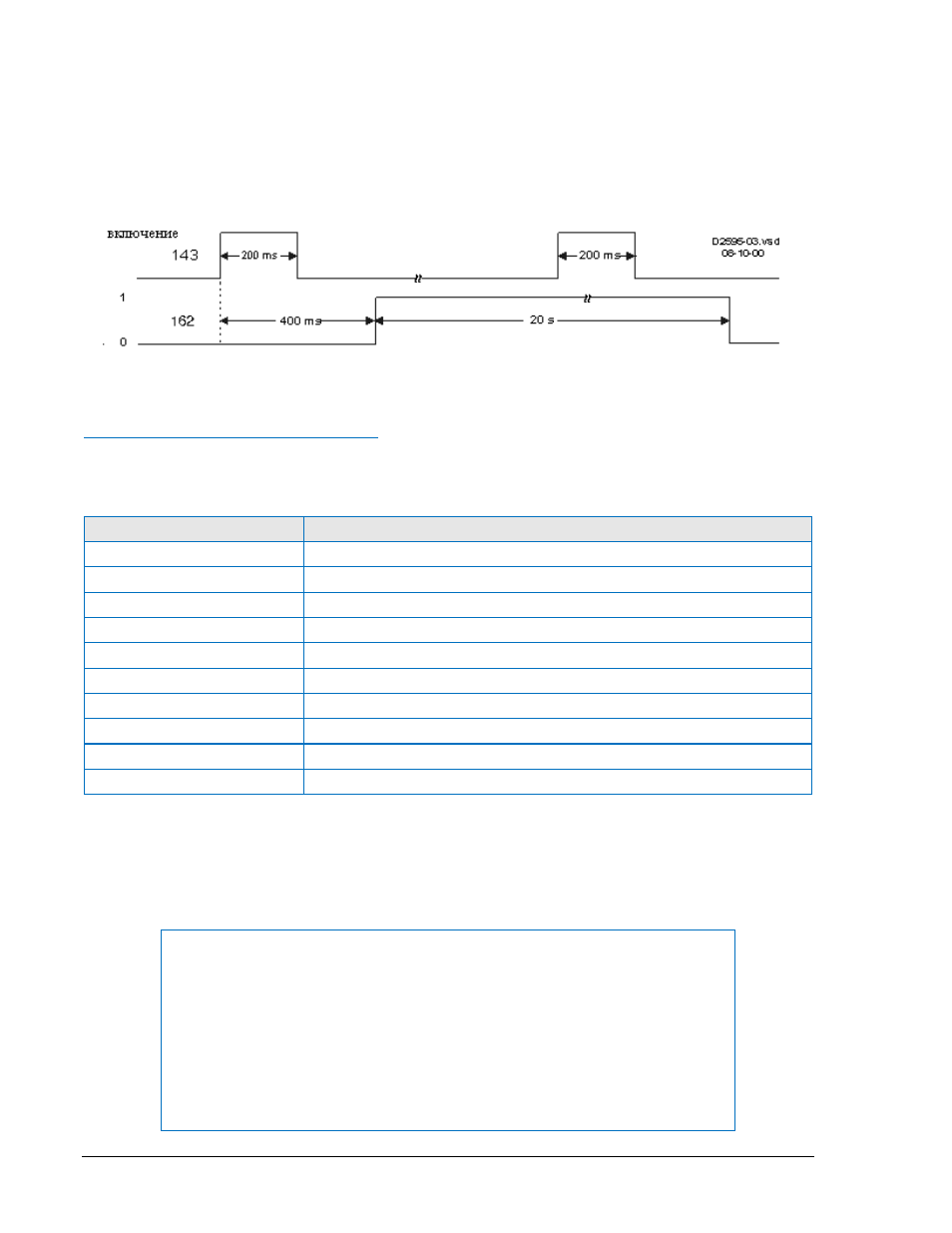

проигнорировано. На рисунке 13-20 показана временная диаграмма работы
переключателя 143 и таймера 162.
Рисунок 13-20. Временная диаграмма работы переключателя x62 в режиме 2
Режим 3 - триггерный одноразовый
Шаг 1:
Подготовить элемент для проверки передачей команд таблицы 13-102 в реле.
Таблица 13-102. Команды проверки элемента x62 в режиме 3
Команда
Назначение
A=
получение доступа
SL-N=NONE
обнуление логических настроек
Y
подтверждение обнуления
SL-N=T62
установка названия логической схемы T62
SL-343=3
включение переключателя 343 в импульсном режиме
SN-343=62_INI,INI,NORMAL
название элемента 343 и его состояний
SL-62=3,343,0
включает таймер 62 в режиме 3, с запуском от 343 без блокировки
S0-62=15s,20s
выдержка на срабатывание 15 с, на возврат 20 с
EXIT
выход
Y
сохранение изменений
Шаг 2:
Передать команды таблицы 13-85 в реле. Эти команды подают импульсный сигнал от
виртуального переключателя 43 на запуск таймера 62. Изменение состояния 43 можно
просмотреть посредством экрана \CTRL\43\343 2.1.4 ЧМИ.
ПРИМЕЧАНИЕ
В этом тесте переключатель 343 срабатывает три раза. В этом тесте
переключатель 143 срабатывает три раза. Для иллюстрации действия
режима таймера, действие второго переключателя 43 должно быть
выполнено как можно быстрее (длительность задержки в течение 15 секунд.
Выполнить третье действие переключения 43 за не менее 15 секунд
(настройка задержки таймера), но до 20 секунд время задержки отсева
истекает. Это иллюстрируют действие режим таймера. Настройки времени
задержки могут быть увеличены, если встречаются трудности с
повторяющимися действиями 43 переключателя
