Пример применения команды CS/CO-GROUP:
Пример 1.
Чтение текущего состояния настроек изменения группы настроек.
>CO-GROUP
L
Пример 2.
Изменение текущей группы на SG1 и отключение изменения группы настроек.
>CS-GROUP=1
GROUP=1 SELECTED
>CO-GROUP=1
GROUP=1 EXECUTED
Пример 3.
Возврат автоматического управления активной группе настроек.
>CS-GROUP=L
GROUP=L SELECTED
>CO-GROUP=L
GROUP=L EXECUTED
Получение информации о состоянии групп настроек
Посредством экрана 1.4.4, \STAT\OPER\ACTIVEG можно получить номер активной группы
настроек, также это можно сделать посредством команды RG-STAT. Номер активной группы
можно также просмотреть посредством BESTCOMS.
Состояние функции логического изменения можно просмотреть на экране 2.3, \CTRL\SG или
посредством команды RG-STAT. Логическое изменение невозможно просмотреть посредством
BESTCOMS.
В разделе 6 Функции Отчетов и Сигнализации можно найти более подробную информацию по
данному вопросу.
Элементы дифференциальной защиты
Элемент 87 фазной дифференциальной защиты с торможением
Реле BE1-CDS240 обеспечивает процентно-ограниченную дифференциальную защиту с
элементом быстродействующей МТЗ. Дифференциальная защита включает в себя торможение по
гармоникам для большей надежности при защите трансформатора. Элемент 87 (см. рисунок 4-8)
имеет 9 выходов 87RPU (сигнал взведенности с торможением), 87RT (сигнал отключения с
торможением), 87UT (сигнал отключения без торможения), 2NDHAR (сигнал взведенности
торможения по 2-ой гармонике фазы А, В и С), 5THHAR (сигнал взведенности торможения по 5-той
гармонике фазы А, В и С).

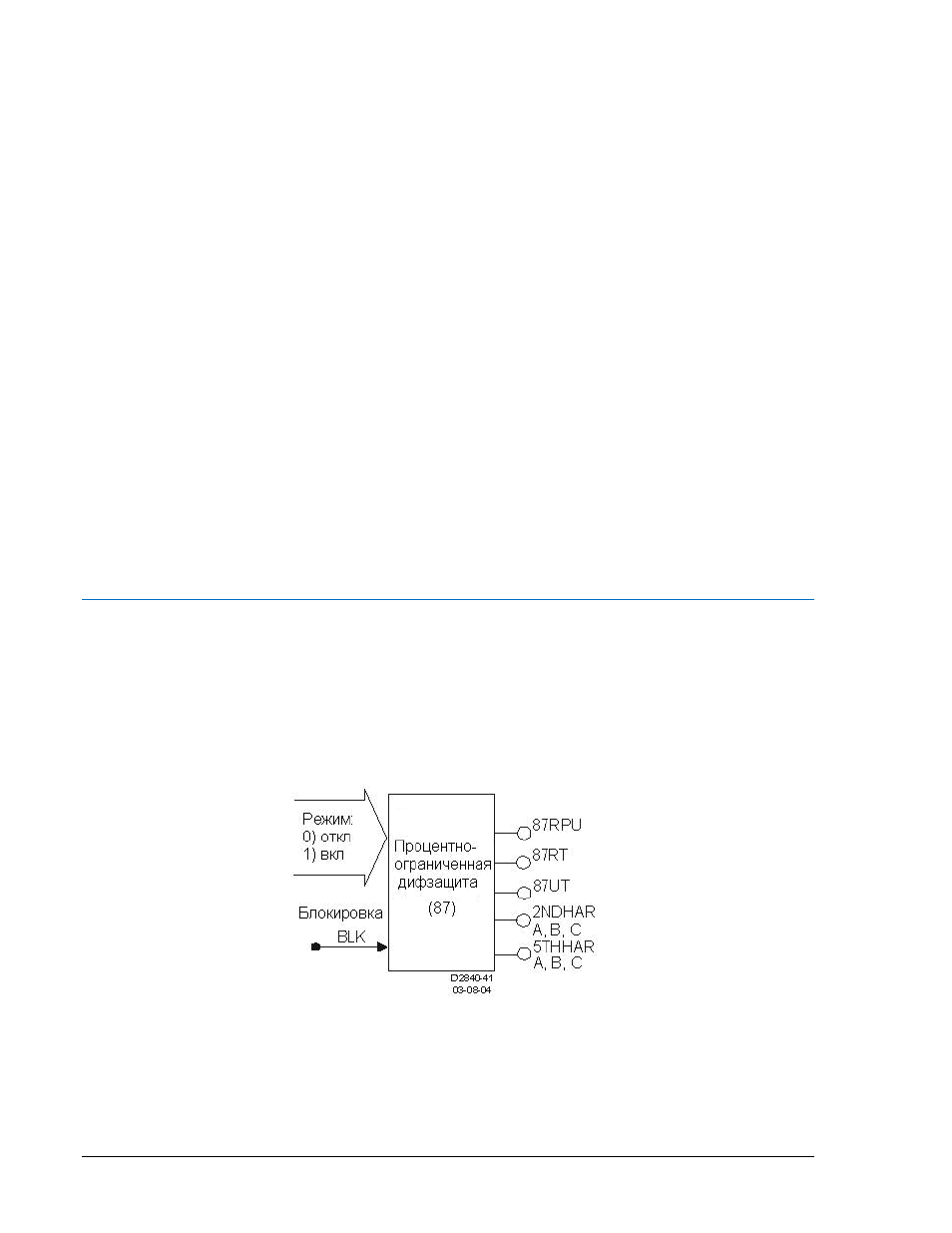

Рисунок 4-8. Блок дифференциальной защиты
Вход логической блокировки обеспечивает блокировку работы дифференциальной защиты. Если
вход находиться в состоянии логической 1 (состояние ИСТИНА), функция заблокирована.
Например, в случае, когда вход может быть связан с дифференциальным выключателем.
