Выходной сигнал
(43)
Режимы:
0 - отключено
1 - замыкание/
размыкание/меандр
2 - замыкание/
размыкание
3 - размыкание/
кратковременное замыкание
Виртуальный
контакт 43

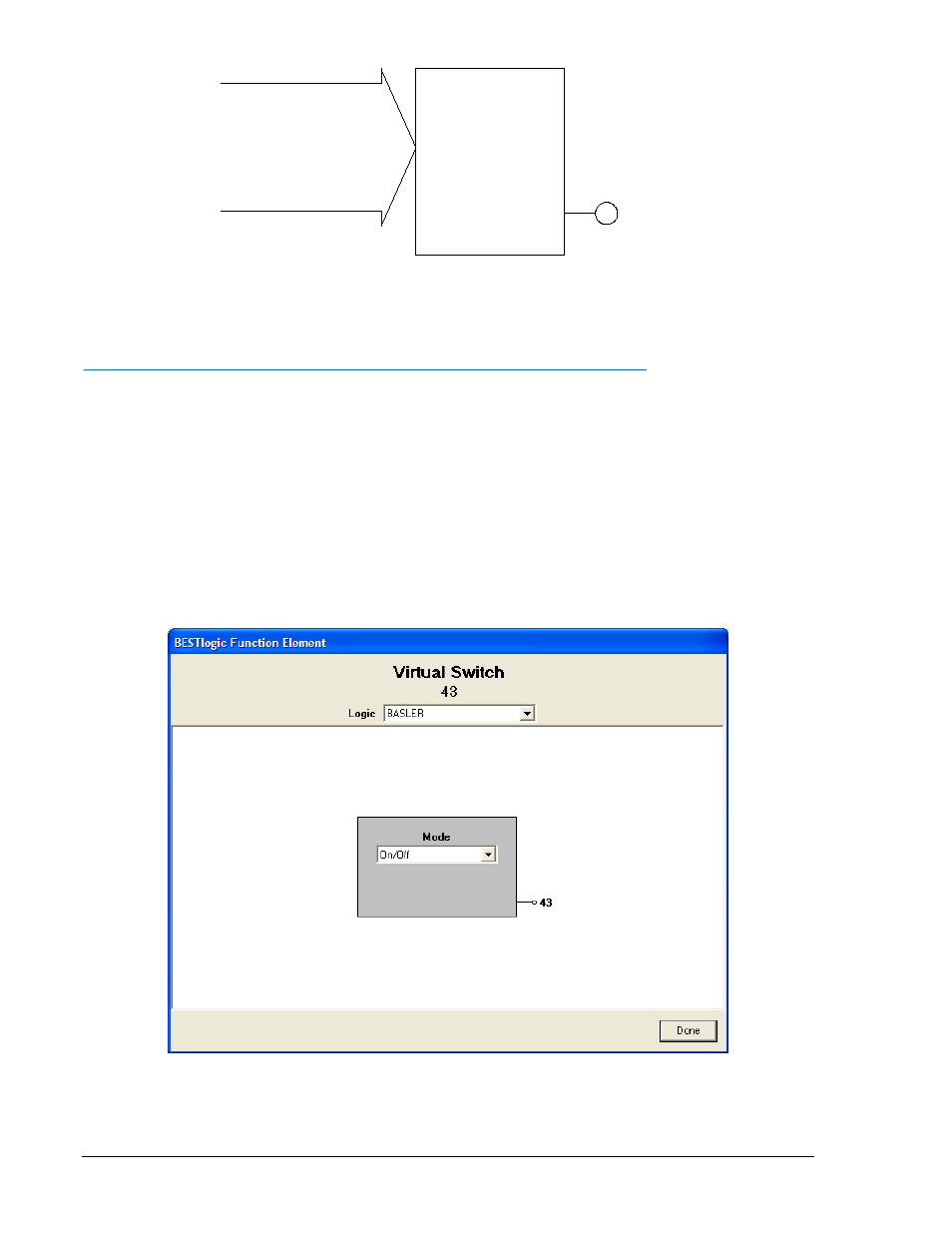

Рисунок 4-64. Виртуальный переключатель 43
Пользователь может дать каждому виртуальному контакту и его состояниям название. Более
подробная информация представлена в разделе 7 Программируемая Логика BESTlogic.
Настройки BESTlogic для виртуального переключающего контакта
Настройка элементов осуществляется посредством экрана «Функциональный элемент
BESTLogic» (BESTLogic Functional Element
). Рисунок 4-65 иллюстрирует экран для настройки
виртуального переключателя х43. Для загрузки экрана необходимо из выпадающего меню
«Экраны» (Screens) выбрать пункт «Виртуальные контакты» (“Virtual Switches”). Нажатием
кнопки “BESTLogic” вызывается окно с желаемым функциональным элементом. Иначе настройку
можно выполнить с помощью ASCII-команды SL-х43, где х = -, 1, 2, 3, 4, 5, 6, и 7.
Вверху окна есть выпадающее меню «Логика» (Logic). Это меню позволяет просмотреть настройки
для каждой заранее запрограммированной логической схемы. Также может быть создана
собственная логическая схема, которая также отображается в списке. Более подробная
информация по программированию собственной логической схемы приведена в разделе 7.
Включение виртуального контакта осуществляется выбором режима работы из выпадающего
меню «Режим» (“Mode”). При завершении настройки виртуального контакта, следует нажать кнопку
«Завершить» (“Done”).
Рисунок 4-65. Экран Функциональный элемент BESTlogic, 43
Таблица 4-36 описывает настройки виртуальных переключателей.
