Таблица 8-38. Команды удерживания выходных контактов
Команда Назначение
SG-HOLD1=0
Отключение функции удержания выходных контактов
SL-62=1,IN1,0
Установка логики таймера 62
S#-62=2c,2c
Установка времени размыкания и замыкания.
VO1=87RT+87UT+VO1
∗/62 Установка логики срабатывания виртуального выхода 1
VO2=87RT+87UT+VO7
Установка логики срабатывания виртуального выхода 2
VO6=VO1
∗/62 Установка выходной логики виртуального выхода 6
VO7=VO2
∗62 Установка выходной логики виртуального выхода 7
E
Выход
Y
Сохранение настроек
Эмуляция контактов типа защелка
Каждый выходной контакт реле Basler может эмулировать 86 функцию защелкивания контактов.
Например, предположим, что реле BE1-CDS240 используется для защиты радиального
трансформатора, показанного на рисунок 8-18. Пользователь хочет отключать и блокировать
выключатель на высокой стороне трансформатора при срабатывании дифференциальной защиты,
но не при срабатывании защиты от сверхтоков. Инженер не желает, чтобы питание
трансформатора находился без питания, пока кто-нибудь не проверит и не сбросит уставки реле
на месте.
На рисунке 8-19 показана модификация логической схемы CDS240-BA87-B-BE для данного случая.
Видно, что элемент посылают при срабатывания логическую 1 на виртуальный выход VO7. Это
приводит к замыканию контактов выходов OUT1, OUT2 и OUT3, и к размыканию контактов выхода
OUT5
, который представлял собой замкнутый контур. Виртуальный выход VO7 замыкает контакты
через виртуальный выход VO8 и удерживает их в таком состоянии. Дополнительный экран ЧМИ
автоматически показывает экран Блинкеры (Targets). При нажатии кнопки Сброс (Reset)
логическая переменная TRSTKEY сменит свое состояние, тем самым сбросит логическое
выражение удержания виртуальных выходов VO7 и VO8. Контакты выходов OUT1, OUT2 и OUT3
разомкнутся, а контакты выхода OUT5 замкнутся.

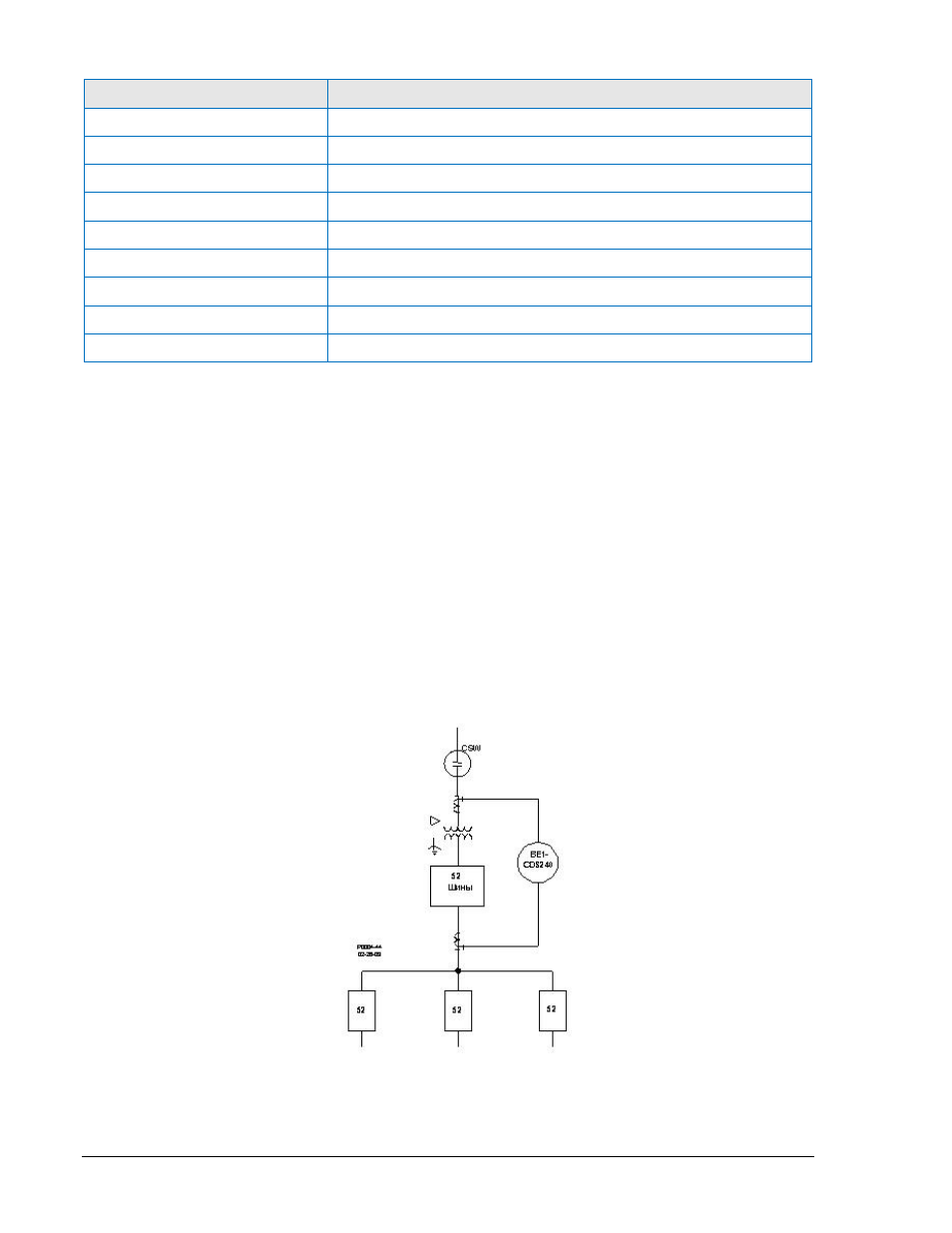

Рисунок 8-18. Однолинейная схема устройства
8-62 BE1-CDS
240 Применение системы 9365273990 Вер M1
