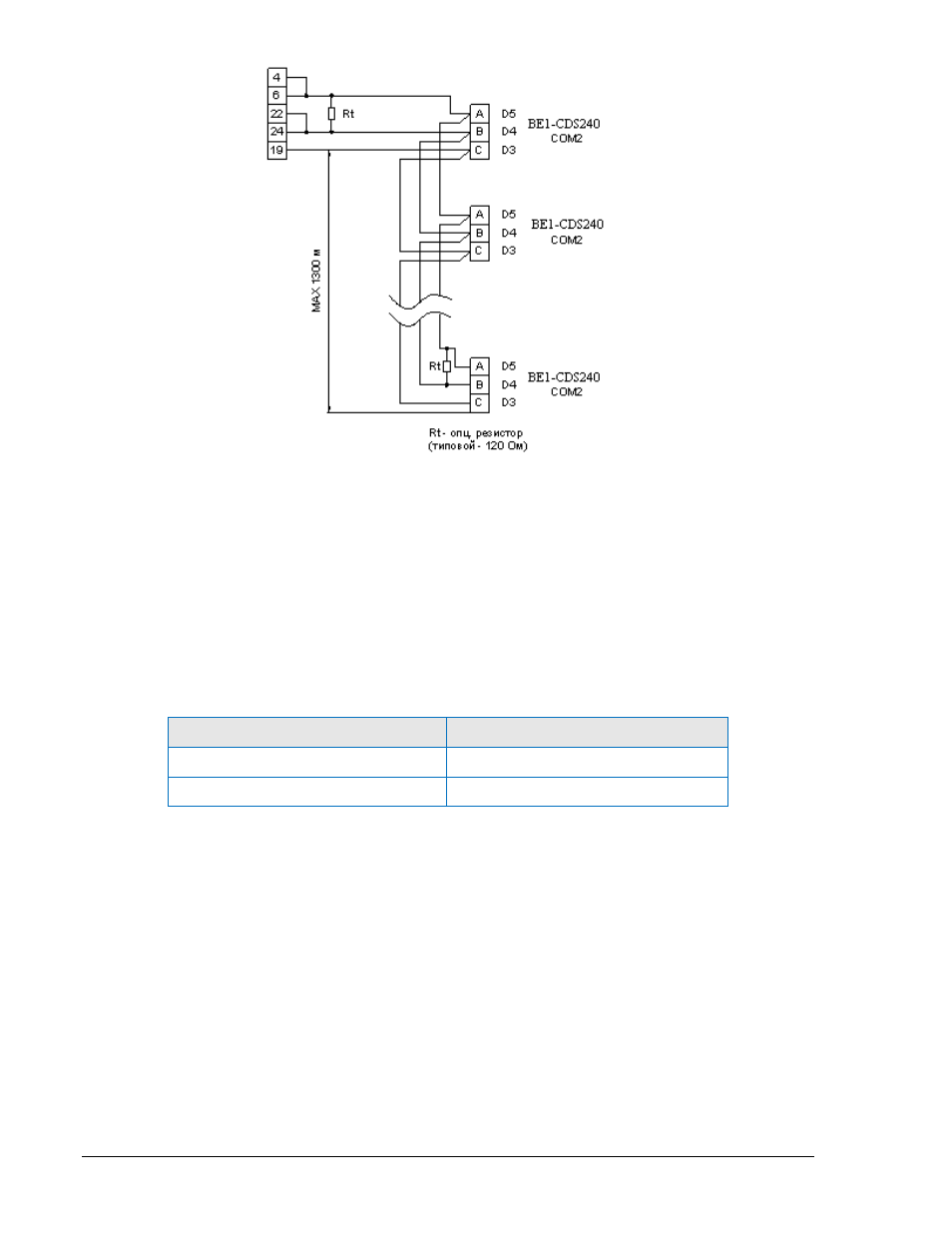

Рисунок 12-32. Схема соединения разъема порта RS-485 DB-37 и реле
Вход и соединение IRIG
Вход IRIG полностью изолирован и отвечает стандартам 200-98 формата В002. На
демодулирующий вход необходимо подавать 3,5 В или больше для распознавания высокого
уровня логики. Максимальный допустимый диапазон входного напряжения – +10 В и -10 В или 0-20
В. Входная нагрузка – нелинейная и для 3,5 В постоянного тока равна приблизительно 4 кОм, для
20 В постоянного тока – 3 кОм.
Присоединение IRIG расположено на контактной колодке, разделяя ее с присоединением RS-485 и
клеммами входной мощности. Обозначения и назначение клемм показаны в таблице 12-4.
Таблица 12-4. Обозначение и назначение клемм порта IRIG
Клемма
Функция
A1
(+) сигнал
A2
(-
) ссылка, справка
12-30
BE1-CDS240
Установка
9365273990 Вер M1
