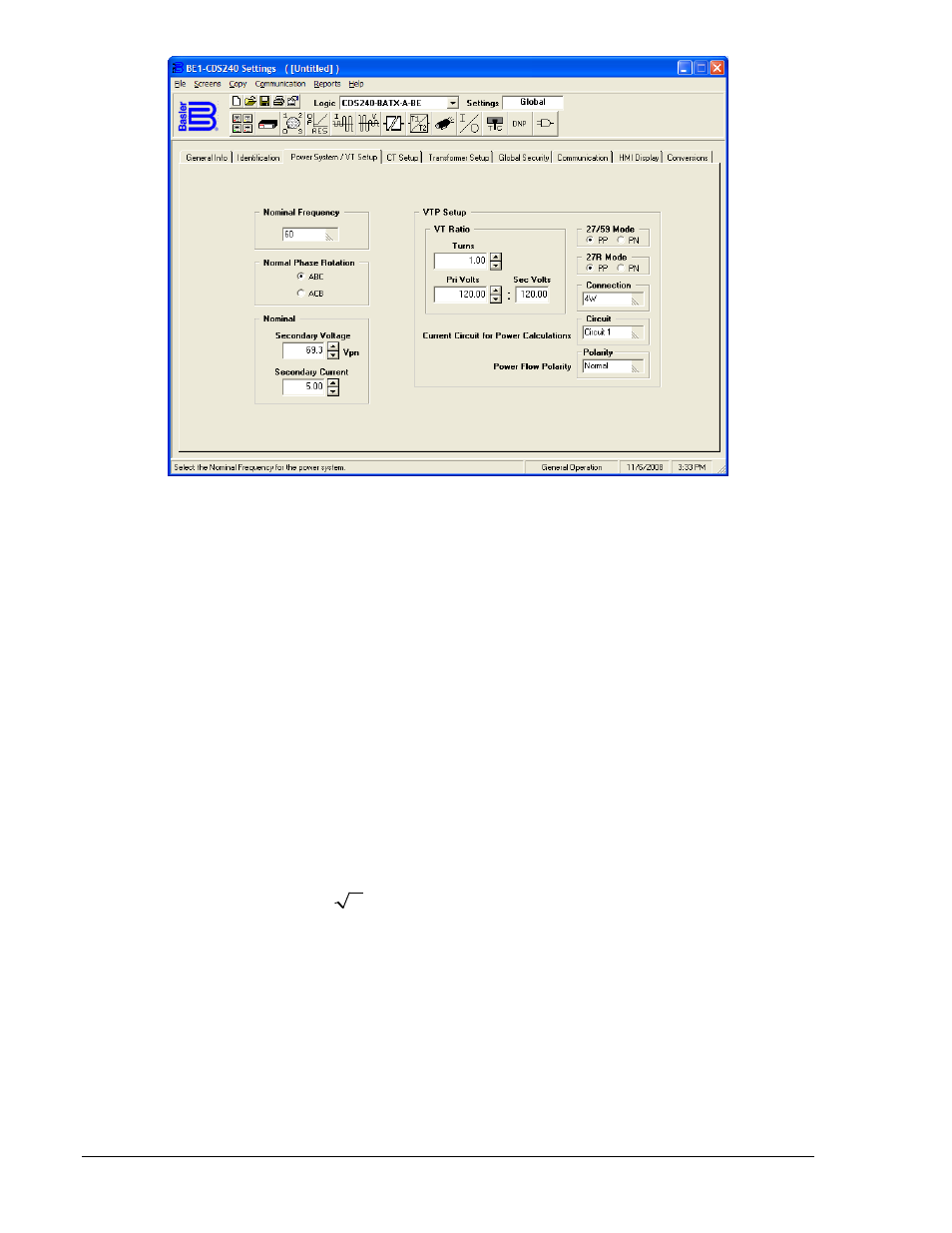

Рисунок 3-1. Экран Общие настройки, вкладка Система/Настройка параметров напряжения
Номинальная частота. Когда уровень токового сигнала и сигнала напряжения слишком низкий
для измерения частоты, АЦП работает с частотой, выбранной в качестве номинальной.
Номинальная частота может быть выбрана 50 или 60 Гц с помощью BESTCOMS или ЧМИ, экран
6.3.2, SETUP\PWR_S\FREQ
, или с помощью ASCII командного интерфейса, команда SG-FREQ
(установка номинальной частоты).
Порядок чередования фаз. Нормальный порядок чередования фаз настраивается используя
BESTCOMS
или ЧМИ, экран 6.3.3, SETUP\PWR_S\P_SEQ, или с помощью командного интерфейса,
команда SG-PHROT.
Номинальное вторичное напряжение и настройка параметров тока, Vnom и Inom используются
для функции 60FL и функции отчетов DNP 3 построенной на аналоговых событиях. Vnom, кроме
того, используется для расчета В/Гц характеристики (24), и Inom, кроме того, используется для
расчета кривой (коэффициент К) 46 и функции тока обратной последовательности (51Q)
(
Примечание: при конфигурации реле с фазовыми токовыми входами на 1 А и 5 А для расчета
кривой 46 функции 51Q вместо параметра Inom используются параметры вторичных токов для
каждой токовой цепи индивидуально, смотри Настройка токовых цепей ниже).
В реле BE1-CDS240, Vnom определяется как фазное вторичное напряжение для всех цепей
напряжения. И в случае трехпроводного трехфазного подключения AB, BC и CA также
используется фазное напряжение. Например, если разомкнутый треугольник трансформатора
напряжения с линейным напряжением 120 В подключен к реле, номинальное напряжение должно
быть выставлено в значение 120/
3
или 69.3 В. Inom может быть выставлен исходя из номинала
вторичного тока трансформаторов тока (1 или 5 А) или исходя из коэффициента трансформации
трансформаторов тока.
Настройка номинального напряжения и тока BE1-CDS240 выполняется с помощью BESTCOMS,
экраны Общие настройки, Система / Настройка параметров напряжения. Настройка также
может быть произведена с помощью ASCII командного интерфейса, команды SG-NOM.
Номинальное напряжение (Vnom) – номинальное напряжение соответствующее вторичному
фазному номинальному напряжению сети.
Номинальный ток (Inom) – номинальный ток соответствующий вторичному фазному
номинальному току сети. Если вторичный ток сети неизвестен, то необходимо выставить значение
(1 или 5 А) в зависимости от используемых трансформаторов тока. Данная величина влияет на
правильность работы элемента 51Q, т.к. оказывает влияние на кратность превышения тока и тем
самым может быть изменено время срабатывания 51Q (
Примечание: при конфигурации реле с
