пороговое значение, устанавливается бит программируемой сигнализации. Более подробная
информация приведена в разделе 6 Функции Отчетов и Сигнализации. Настройка сигнализации
производиться посредством BESTCOMS (рисунок 4-35). Также, настройку сигнализации можно
произвести через команды ASCII SA-24. В таблице 4-21 приведены настройки программируемой
сигнализации элемента 24. Настройка сигнализации не может быть выполнена через экран ЧМИ.
Таблица 4-21. Настройки программируемой сигнализации элемента 24
Параметр
Диапазон
Шаг
Единица
измерения
Значение по
умолчанию
Порог
срабатывания
0.5 - 6
0.1
В/Гц (вторичное
напряжение)
0
Выдержка
времени
0.050 - 600
до 3-х значных
цифр
с
0
Пример настройки элемента 24
Элемент 24 используется для снятия возбуждения генератора или трансформатора при
перенасыщении. Поэтому для оптимальной защиты агрегатов необходимы предельные кривые
насыщения заводов-изготовителей. На рисунке 4-33 и 4-34 показаны примеры предельных кривых
насыщения генератора и трансформатора вместе с оптимальной характеристикой защиты.

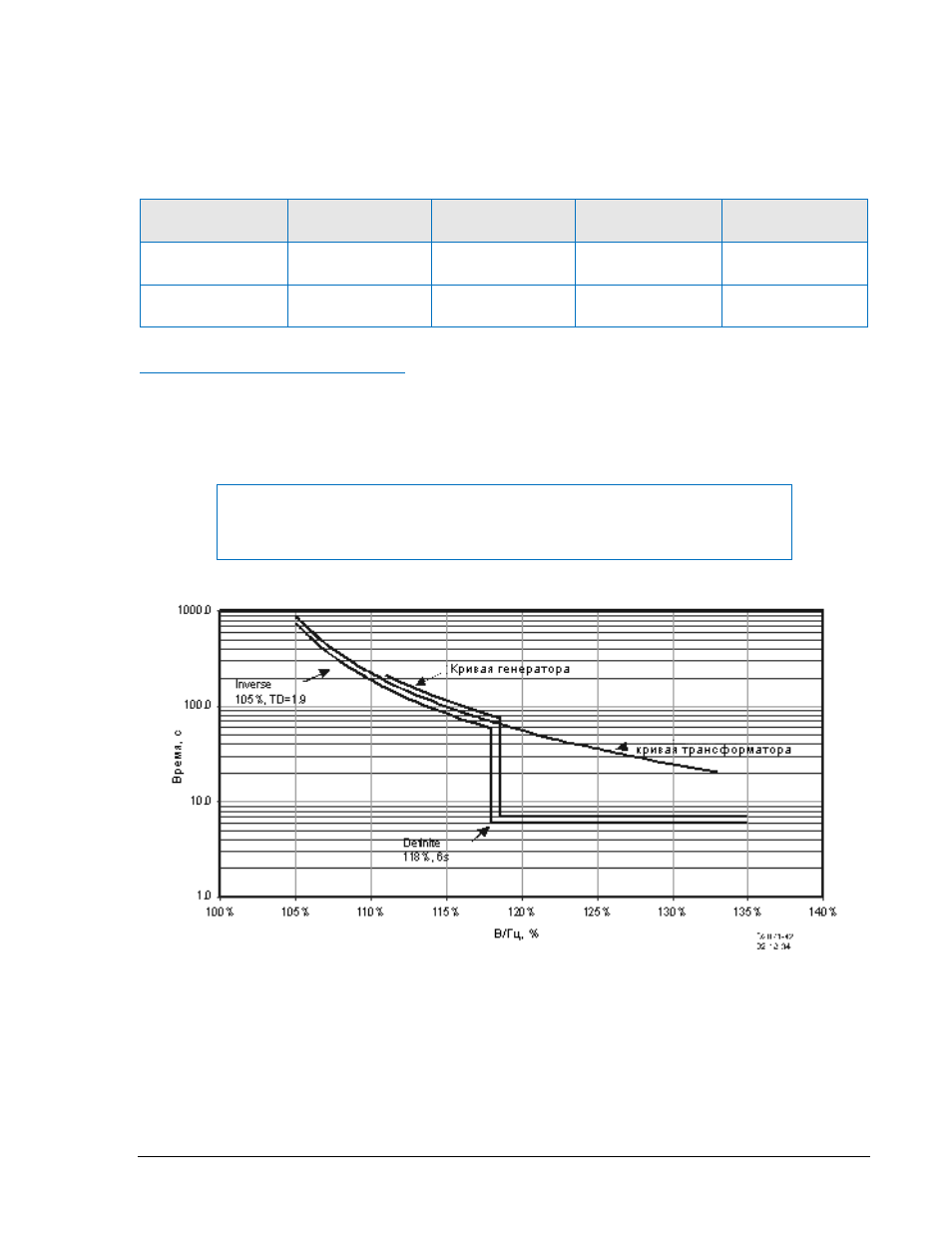

Рисунок 4-33. Предельные кривые насыщения
ПРИМЕЧАНИЕ
Реальные кривые повреждения должны быть получены от производителя
агрегата.
