Страница 186

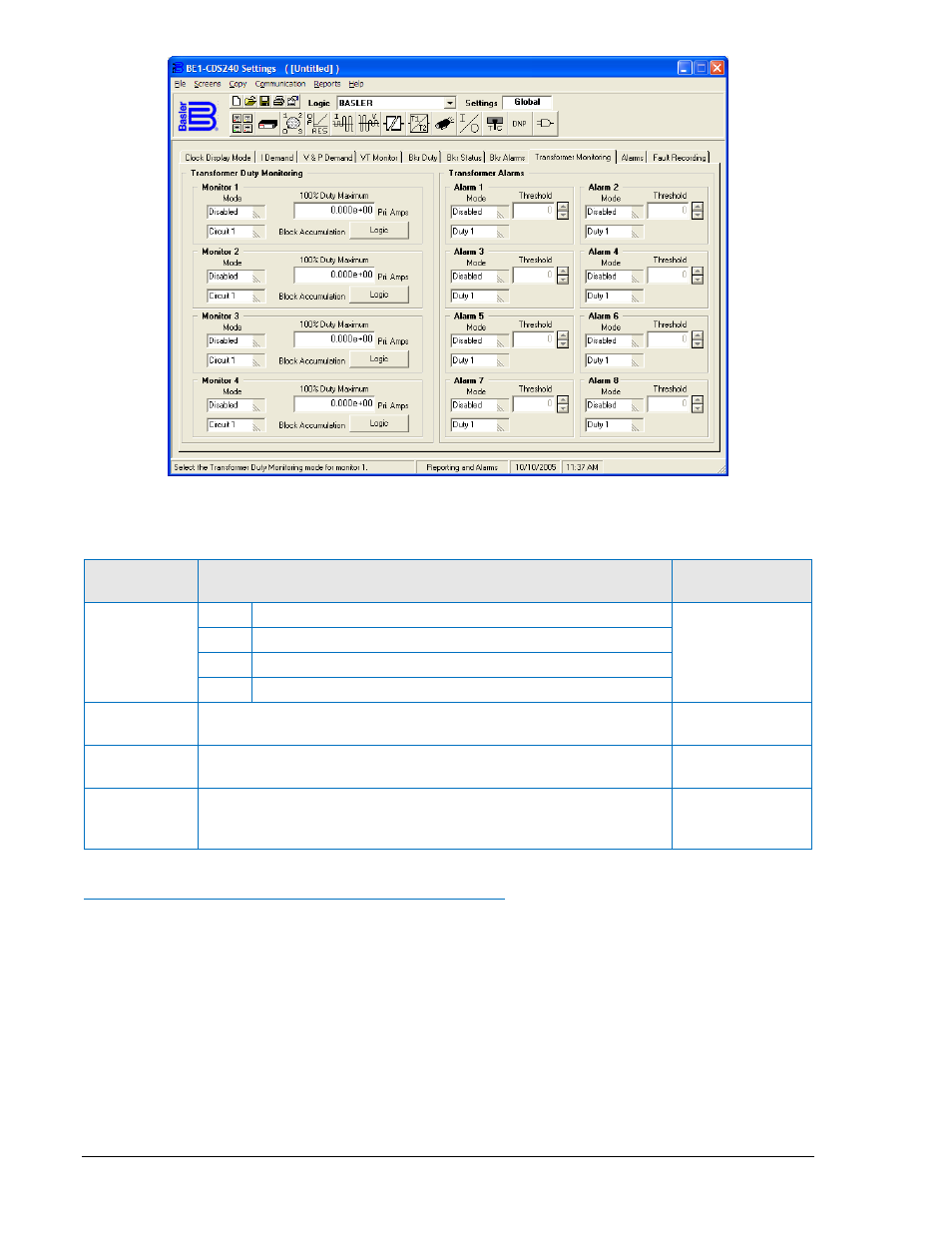

Рисунок 6-7. Экран Отчеты и сигнализация, Мониторинг трансформатора
Таблица 6-8. Параметры функции мониторинга трансформатора
Параметр
Диапазон/Назначение
Значение по
умолчанию
Режим
работы
0 =
отключен
0
1 =
мониторинг трансформатора с режимом
∑
I*t
2 =
мониторинг трансформатора с режимом
∑
I
2
*t
t =
время устранения короткого замыкания
DMAX
Диапазон = 0 - 4.2e+7; шаг = 1; единица измерения – А
первичного тока
0.000e+00
Цепь #
(Circuit #)
1 = Ckt # 1, 2 = Ckt # 2, 3 = Ckt # 3, 4 = Ckt #4, 5 = Ckt # 5, 6 =
Ckt #6
1
Блокировка
Логическое выражение, при равенстве которого 1 блокируется
режим суммирование. (Данный параметр не может быть
установлен через ЧМИ.)
0
Получение информации мониторинга трансформатора
Значение токов, хранящихся в суммирующем отчете нагрузки трансформатора, могут быть
получены посредством экрана ЧМИ 4.5.1, \REPRT\XFORM\DETAILS. Нажатие кнопки
Редактировать (Edit) позволяет пользователю ввести число в отчет для задания предыдущей
величины. Данное значение также может быть получено и установлено посредством ASCII
команды RT-DUTY. Следует помнить, что просматриваются и редактируются только те отчеты,
которые были выбраны для мониторинга трансформатора. Остальные отчеты не учитываются.
Отчет мониторинга трансформатора может контролироваться для того, чтобы при превышении
порогового значения срабатывала сигнализация
Сигнализация трансформатора
Функция программируемой сигнализации включает в себя три сигнала для проверки функции
мониторинга трансформатора. Каждый из этих сигналов может быть запрограммирован для
контроля одной из функции мониторинга трансформатора (счетчик сквозных коротких замыканий
6-16
BE1-CDS
240 Функции отчетов и сигнализации
9365273990 Вер M1
