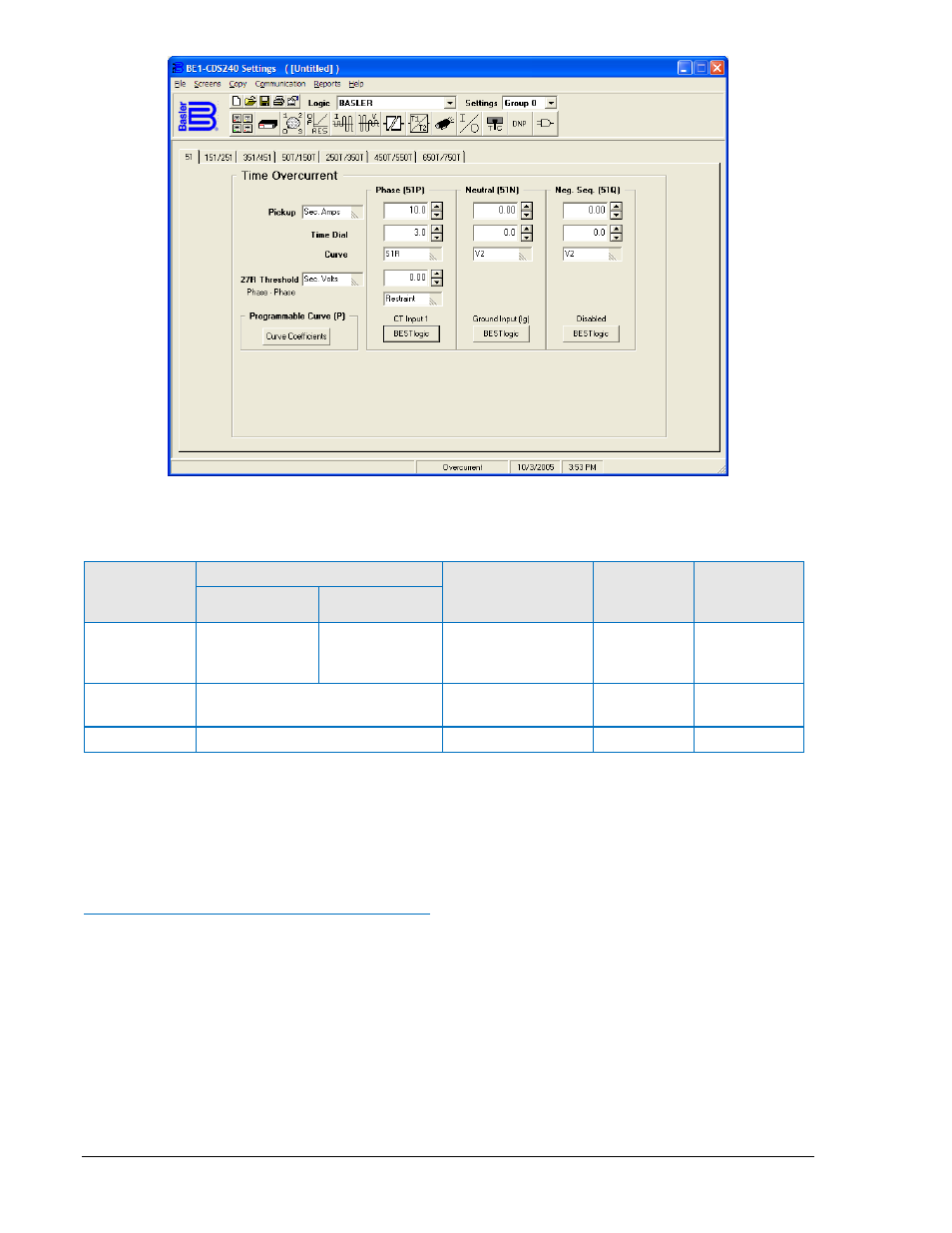

Рисунок 4-25. Экран Защита от сверхтоков, 51
Таблица 4-13. Рабочие настройки элемента МТЗ
Параметр
Диапазон
Шаг
Единица
измерения
Значение
по
умолчанию
5 A
1 A
Уставка
0 =
откл
0.5 - 16
0 =
откл
0.1 - 3.2
0.01 (0.01 - 9.99)
0.1 (10.0 - 16.0)
А
вторичной
обмотки
0
Выдержка
времени
0.0 - 9.9
0.1
-
0
Тип кривой
Приложение A
-
-
V2
Пример 1.
Установите следующие настройки для элемента 51Р (рисунок 4-25).
Уставка:
10
А
Выдержка времениl: 3.0
Тип кривой:
S1R
Получение состояния логических выходов
Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
Измерение (Metering) BESTCOMS. Для более подробной информации необходимо обратиться в
раздел 6 Функции Отчетов и Сигнализации.
МТЗ с зависящей от напряжения уставкой/ с пуском минимального напряжения
На МТЗ могут быть установлены следующие режимы работы: МТЗ с зависящей от напряжения
уставкой или МТЗ с пуском минимального напряжения. Данные режимы работы предоставляют
возможность повысить чувствительность МТЗ, когда предусмотрена защита от приведения в
действие реле в результате тока нагрузки. Также они обеспечивают замедленное отключение во
время короткого замыкания, где вклад генератора в ток короткого замыкания падает до значения
близ-кого к значению максимальной допустимой нагрузки генератора.
