Рабочие параметры изменяются посредством BESTCOMS. На рисунке 4-48 показан экран
BESTCOMS
для элементов максимальной/минимальной частоты. Для загрузки этого экрана
необходимо выбрать пункт «Защита напряжения» (“Voltage Protection”) в выпадающем меню
«
Экраны» (“Screens”) и выбрать закладку INH/81/181/281/381/481/581. Иначе, настройка может
быть произведена ASCII-командой S<g>-<x>81 или посредством экранов ЧМИ 5.#.10.1 и 5.#.10.2,
\PROT\SG#\81\SETTINGS

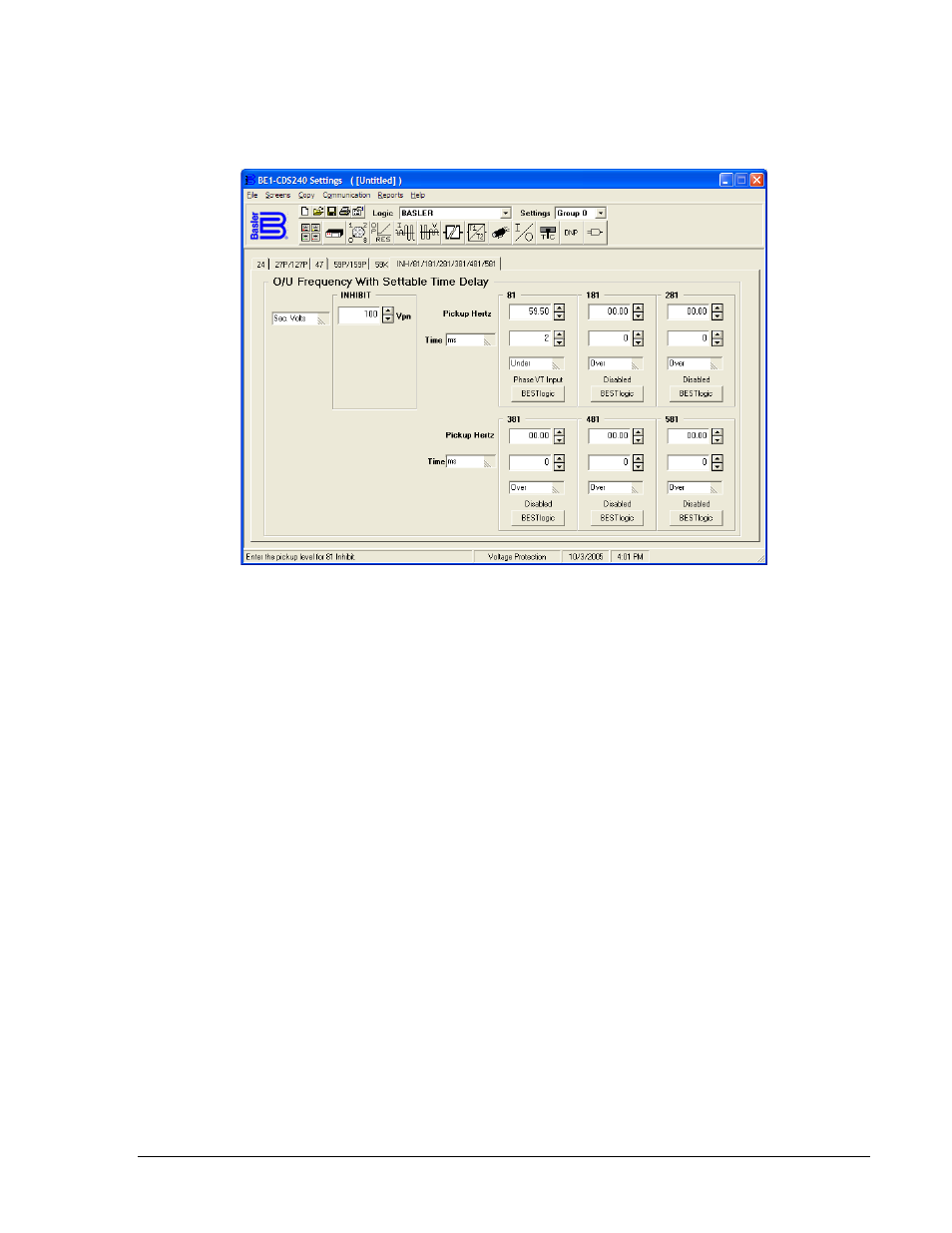

Рисунок 4-48. Экран Защита напряжения, INH/81/181/281/381/481/581
Рядом с выпадающим меню «Логика» (Logic) есть выпадающее меню «Настройки» (Settings), в
котором можно выбрать текущую группу настроек, для которых производится выбор параметров.
Работа защиты минимальной/максимальной частоты может быть запрещена, если измеряемое
напряжение снижается ниже определенного уровня. Уставка запрета действия минимального
напряжения выставляется посредством BESTCOMS. Иначе это может быть сделано командой
S<g>-<x>81INH
где х-0-5 для элементов 81-581 соответственно. Также уставка запрета действия
может выставляться посредством экрана ЧМИ5.#.10.3, \PROT\SG#\81\SETTINGS. Единица
измерения уставки запрета определяется настройками присоединений измерительных
трансформаторов. Для 4-проводной или однофазной схемы измерений это В (фазн.) вторичного
напряжения, для остальных случаев – В (лин.) вторичного напряжения.
В таблице 4-29 приведены основные параметры элементов х81
