Элемент 87ND – дифференциальная защита от замыканий на землю
Реле BE1-CDS240 обеспечивает чувствительную дифференциальную защиту от замыканий на
землю на заземленной стороне трансформатора с соединением обмоток треугольник/звезда. В
системе с изолированной нейтралью значение тока замыкания на землю может быть ниже уровня
чувствительности фазной дифференциальной защиты. В результате замыкание на землю будет
отключено с выдержкой времени резервной защитой от сверхтоков.
Функциональный блок, показанный на рисунке 4-15, имеет два выхода 87NDPU (сигнал
взведенности) и 87NDT (сигнал срабатывания). Вход логической блокировки обеспечивает
блокировку работы дифференциальной защиты. Если вход находиться в состоянии логической 1
(состояние ИСТИНА), функция заблокирована. Например, в случае, когда вход может быть связан
с дифференциальным выключателем.

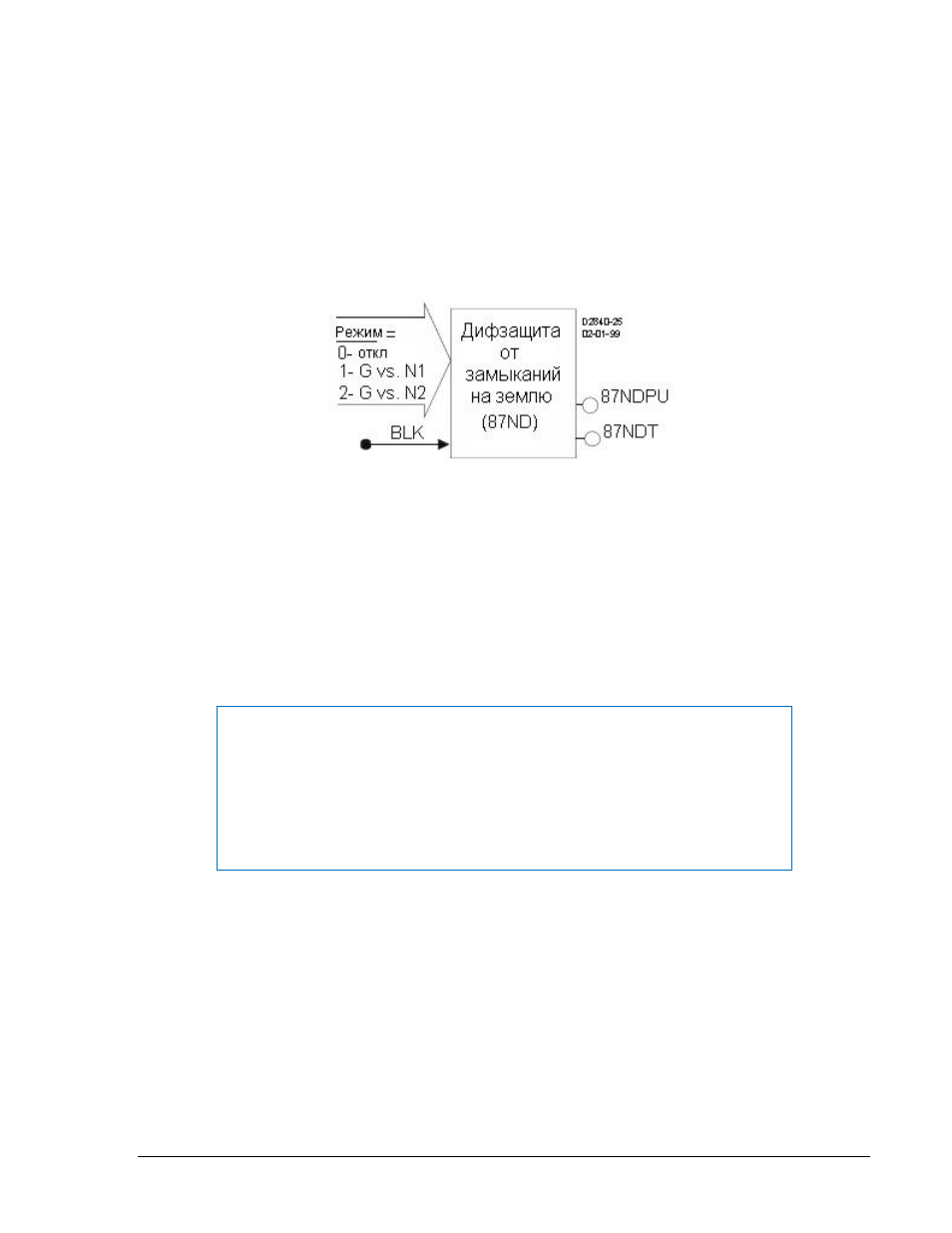

Рисунок 4-15. Блок элемента дифференциальной защиты от замыканий на землю
При использовании данного элемента, реле должно быть всегда установлено с независимым
токовым входом нейтрали (I
G
), измеряющего ток нулевой последовательно, протекающего в
защищаемую зону. На рисунке 4-16 показано расположение данной функции защиты. Ток нулевой
последовательно, вытекающий из защищаемой зоны, - это рассчитанный ток нейтрали токовой
цепи измерения ТТ, спроектированной BESTlogic.
Примечание: Токовая цепь 4 не используется, т.к. это токовый вход нейтрали (I
G2
).
ПРИМЕЧАНИЕ
Цепи измерения ТТ могут быть соединены по схеме звезда с компенсацией
токов нулевой последовательности заземленной звезды с внутренней
компенсацией треугольником. Если цепи измерения ТТ соединены в
треугольник для внешней компенсации токов нулевой последовательности,
рассчитываемый ток нейтрали (ток нулевой последовательности) 3I
0
на
выходе из защищаемой зоны всегда будет равен 0, из-за компенсации
треугольником.
