Страница 438
Таблица 13-41. Пределы точности минимальной уставки (87ND)
Номинальный
входной ток
MINPU
X TAP
Рассчитанный
TAPG
Ток
срабатывания
(A)
Нижний
предел (A)
Верхний
предел (A)
5 A
0.10
2.00
0.20
0.125
0.275
0.50
2.00
1.00
0.925
1.075
1.00
2.00
2.00
1.920
2.080
1 A
0.10
0.40
0.04
0.015
0.065
0.50
0.40
0.20
0.175
0.225
1.00
0.40
0.40
0.375
0.425
Шаг 8:
(необязателен) Повторите шаг 2 – 8 для группы настроек 1 – 3. Для изменения группы
настроек используйте команду CS/CO-GROUP.
Шаг 9:
(необязателен) Повторите испытания для элемента 187 и для каждой группы входов ТТ
(ТT1-ТT3, ТT1-ТT4, ТT2-ТT3, ТT2-ТT4 и ТT3-ТT4).
Проверка срабатывания элемента 87ND & 187ND
Назначение: проверить срабатывание элемента x87ND.
Команды проверки: SL-x87ND, SL- VO, SG-CTР, S(n)-87, S(n)-TAP87.
Шаг 1:
Присоедините один источник тока к клеммам A9 и A10 (фаза А, вход 2) и второй
источник тока – к клеммам A1 и A2 (вход земли). Проверьте, чтобы токи источников тока
отставали друг от друга на 180°. На рисунке 13-18 показана схема включения
источников тока. Для мониторинга состояния выходных контактов можно использовать
омметр или тестер для проверки на обрыв.

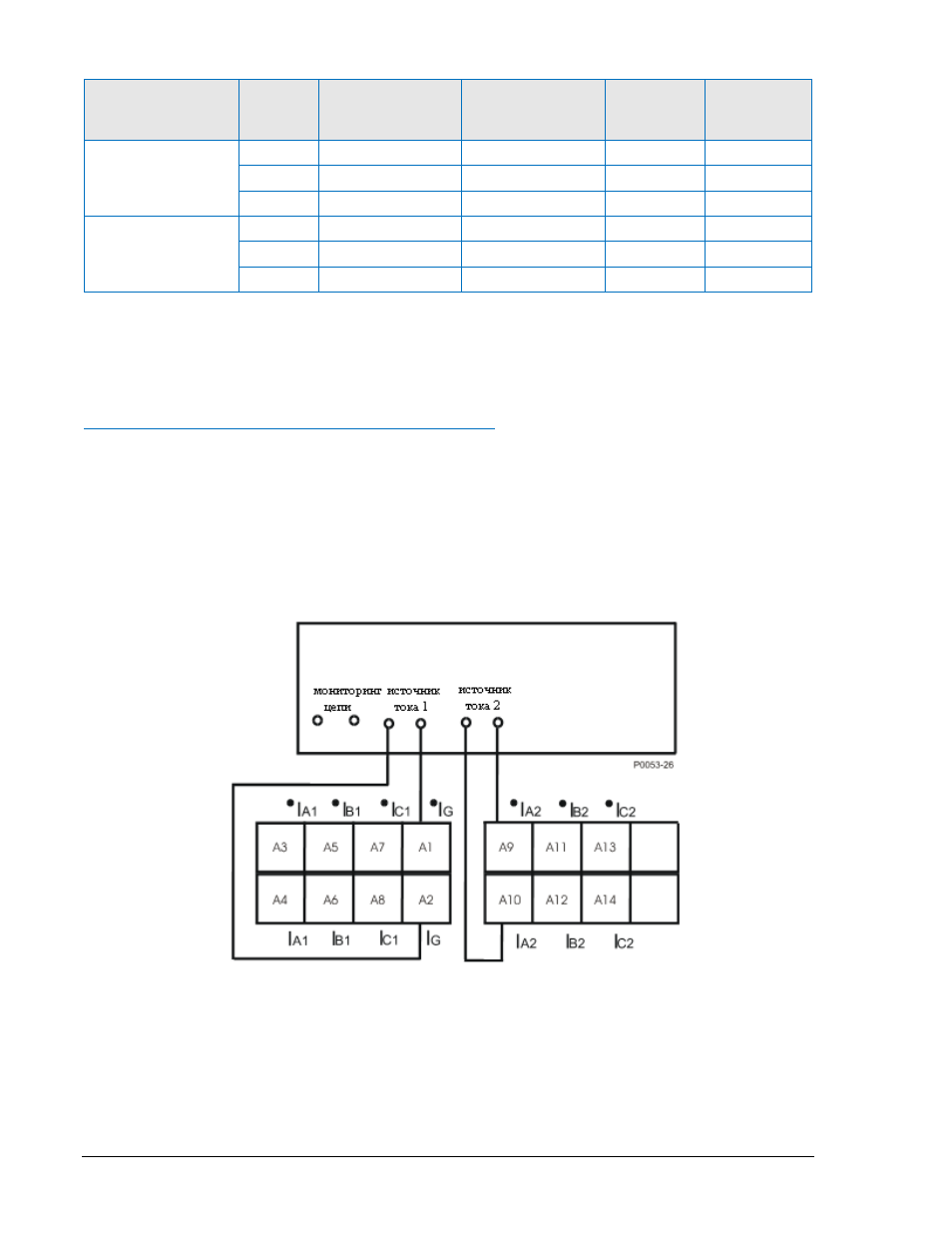

Рисунок 13-18. Схема присоединения источников тока для проверки срабатывания элемента
87ND (
показаны только вход 1 и вход 2)
Шаг 2:
Передайте реле команды, приведенные в таблице 13-42, для установки параметров
элемента 87ND.
13-58
BE1-CDS
240 Пуско-наладка
9365273990 Вер M1
