применением этой защиты. Система BE1-CDС240 имеет несколько особенностей, что позволяет
избежать этих трудностей и использовать данную систему в любых случаях, в том числе и для
защиты трансформатора.
Проблема 1: Наличие дифференциального тока из-за несовершенного исполнения
ТТ
Общая информация
Принцип действия дифференциальной токовой защиты требует точности измерения входящего и
выходящего токов. В случае короткого замыкания через защищаемую зону будет протекать
большой ток. Произойдет насыщение ТТ и они не смогут трансформировать ток во вторичной
обмотке. Это приведет к появлению тока небаланса, протекающего через дифференциальное
реле.
Решение в системе BE1-CDС240
Для решения данной проблемы применяется характеристика торможения, показанная на рис. 1-1.
Ток небаланса, необходимый для отключения выключателя, является процентным отношением
тока торможения. Ток торможения – это величина тока, протекающего в или через защищаемую
зону. Следовательно, при большем значении тока торможения, когда ТТ могут быть насыщены,
необходимо большее значение тока небаланса для отключения выключателя. Процентное
торможение часто называют кривой торможения.

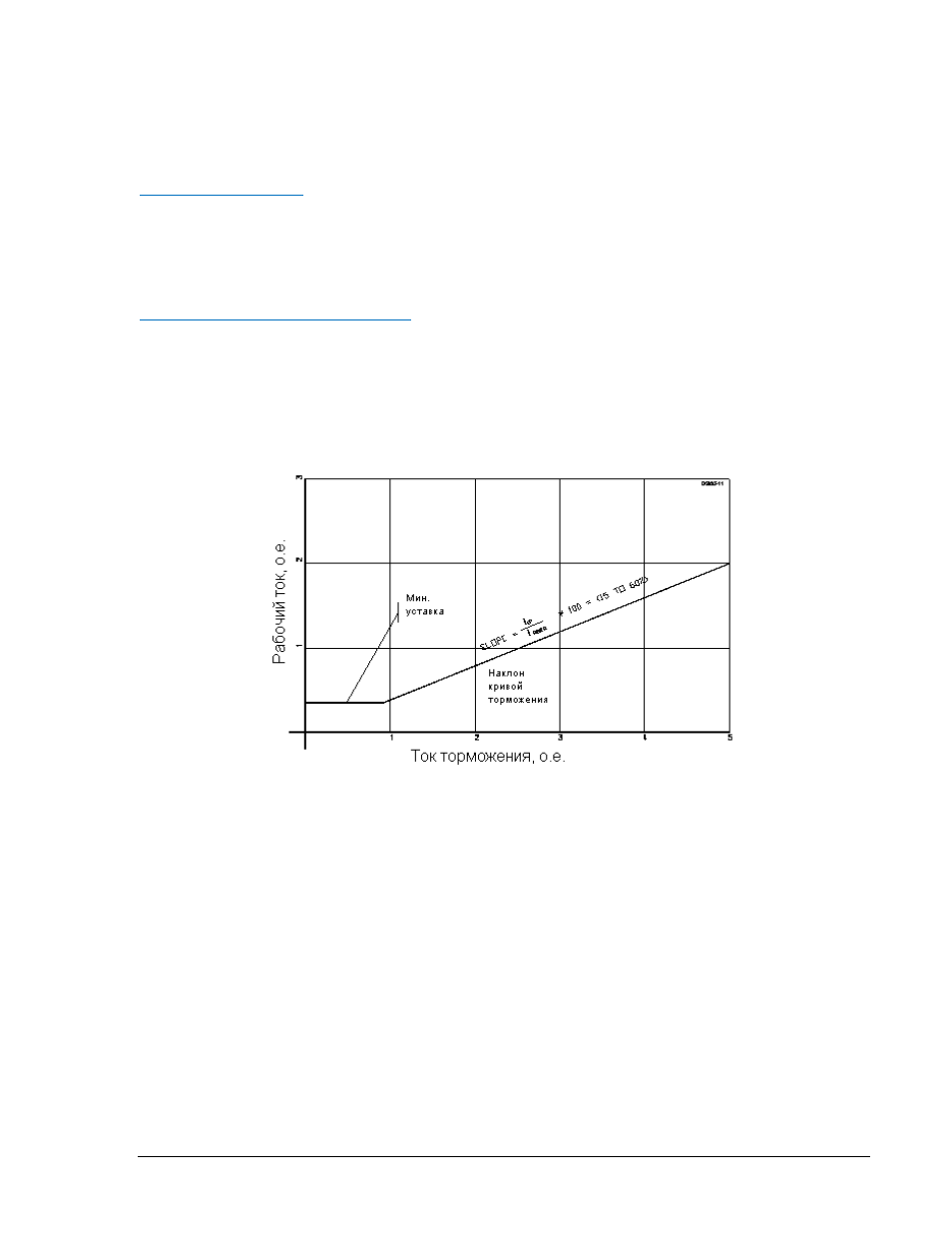

Рисунок 1-1.Характеристика торможения и тока срабатывания
Система BE1-CDС240 использует два метода расчета тока торможения: метод среднего значения
и метод максимального значения. Среднее торможение соответствует режиму работы наиболее
распространенных электромеханических реле. Максимальное торможение предпочтительнее, т.к.
оно определяется при использовании идеального ТТ при коротком замыкании. Кроме того,
цифровая технология обеспечивает контроль за переходной функцией, что позволяет реле
определить начало насыщения ТТ и перейти к режиму усиления безопасности от ложного
срабатывания из-за несовершенного исполнения ТТ.
В конце концов, Baсler Electric непосредственно обращается к причине появления ложного
дифференциального тока. Эффективная технология ТТ, используемая в токовых входах,
обеспечивает низкую нагрузку для увеличения линейного диапазона ТТ и динамического
диапазона, что снижает ошибку измерения с большей точностью. Аналого-цифровой
преобразователь и цифровой фильтр защиты от наложения спектров способствуют уменьшению
ошибки измерения значения величины и угла.
