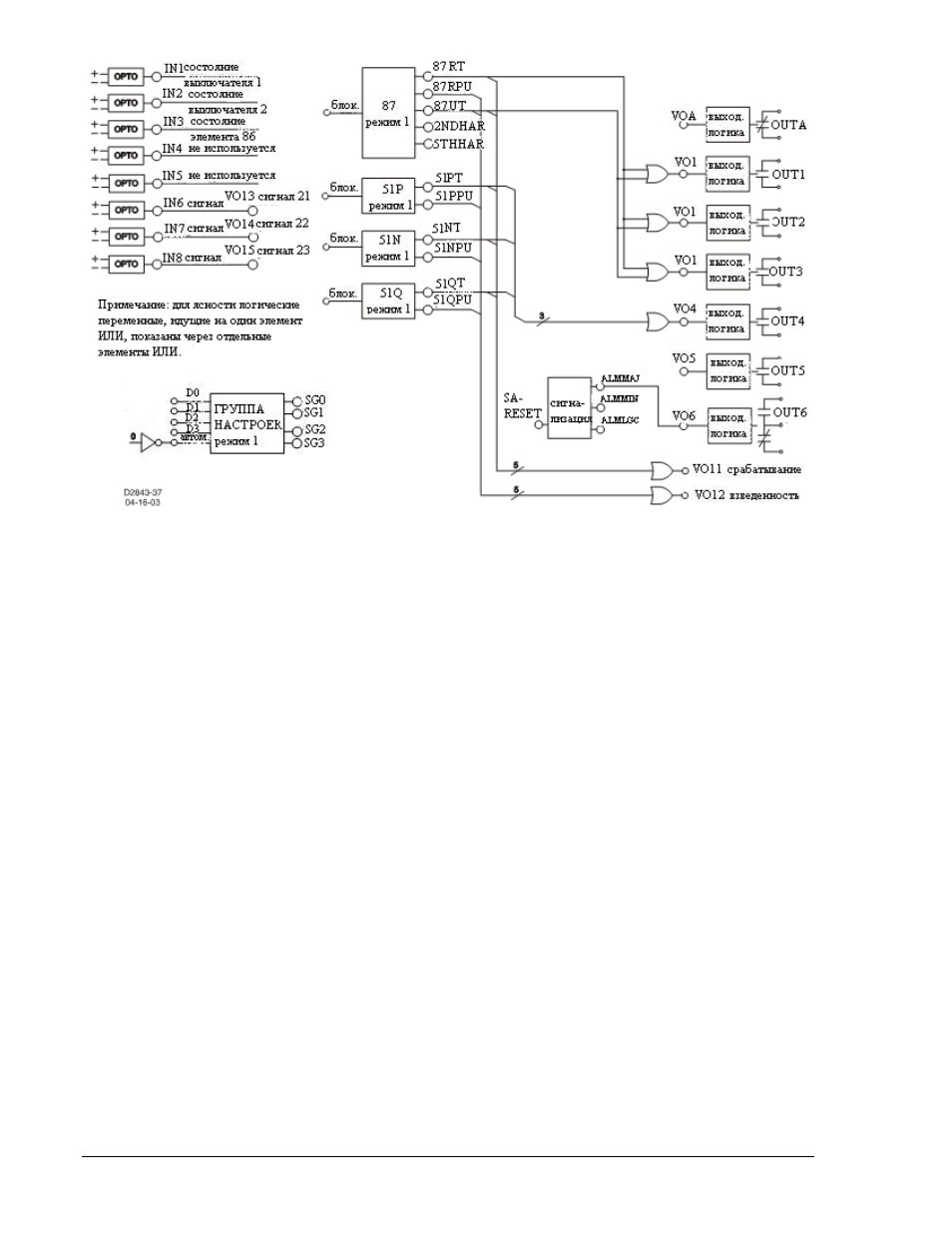

Рисунок 8-4. Развернутая логическая схема CDS240-BA87-B-BE

Элементы защиты

По рисунку 8-3 элемент защиты 87 соединен с ТТ, вход 1 и ТТ, вход 2. Элемент 51 также соединен

с входом 1 ТТ. Элементы 87 и 51 включены, как показано логическими выражениями в таблице 8-
3.
Обычно, элемент 87 обеспечивает реле быстродействующей процентно-ограниченной

дифференциальной защитой и защиту от замыкания на землю в пределах защищаемой зоны. Для

защиты генератора, двигателя и шин необходим только элемент 87. Поэтому, уставки торможения

по 2-ой и 5-той гармонике, а также уставки элемента 87 дифференциальной отсечки равны 0

(данные функции отключены). Элемент 87 дифференциальной отсечки включается только когда

уставки торможения по 2-ой и 5-той гармонике установлены как для защиты.
Элемент защиты 51 согласовывается с последующими аппаратами защиты для обеспечения

перекрывающихся резервных МТЗ прямой, обратной и нулевой последовательности. В случае

защиты шин элемент 51 должен быть согласован с защитой фидеров.

Интеграция выходных сигналов, элементов защиты и управления

Логические выражения, представлены в таблице 8-3, устанавливают соединения управления

между элементами схемы CDS240-BA87-B-BE. Например, три первых логических выражения в

таблице 8-3 обеспечиваю электрическое соединение между элементами 87 и выходами

срабатывания 1, 2 и 3. На рисунке 8-1 и 8-2 показано, что элемент 87 отключает реле через

выходные контакты 1, 2 и 3. Пользователь может использовать один из этих трех выходов или все

три выхода. Элемент 51 отключает реле через выходные контакты 4. В данной логической схеме

не применяются виртуальные переключатели.
Управление активными группами настроек может быть как ручным, так и автоматическим. В

данной логической схеме управление группами настроек запрограммировано на продолжительное

автоматическое управление, как показано на рисунке 8-4.

Аварийная сигнализация

Три логические переменные используются для управления сигнальными светодиодами на

передней панели системы: сигнализация отказа реле (ALMREL), сигнал 1 (ALMMAJ), сигнал 2
(ALMMIN

). Четвертая логическая переменная (ALMLGC) не ассоциирована ни с одной сигнальной
