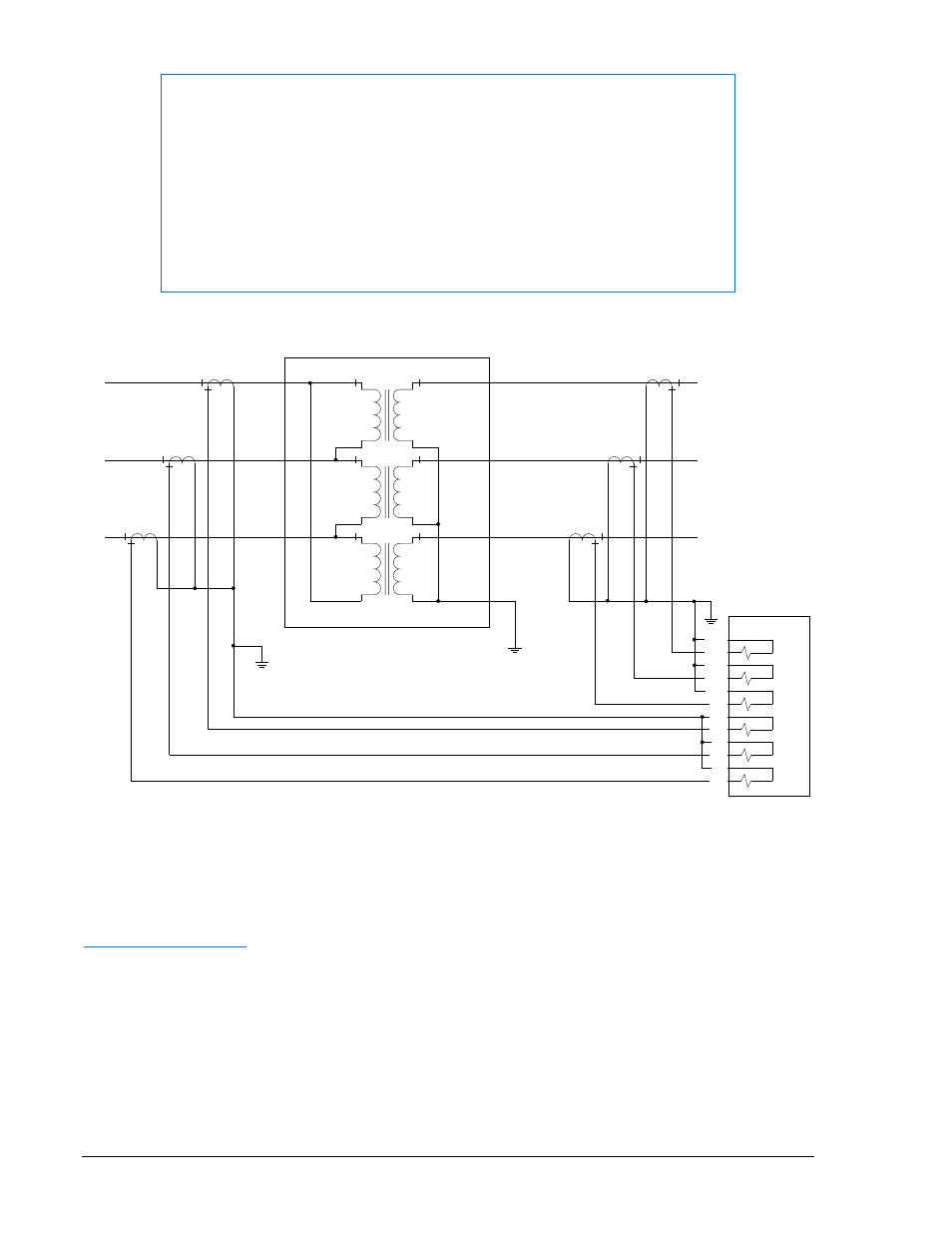

Рисунок 1-6. Встроенная компенсация фазового сдвига при соединении обмоток
трансформатора треугольник - звезда
Проблема 5: Токи нулевой последовательности в защищаемой зоне
Общая информация
При неравномерном заземлении заземление (заземление обмоток трансформатора или блок
трансформатора) в защищаемой зоне может привести к появлению довольно значительного тока
небаланса. Часто это наблюдается при защите трансформатора. Если короткое замыкание
произойдет на стороне трансформатора со схемой соединения обмоток в звезду за пределами
защищаемой зоны, то к току, протекающему из защищаемой зоны, добавится ток нулевой
последовательности, протекающие через нейтраль. На стороне треугольника не существует
контура, по которому смогут протекать токи нулевой последовательности, поэтому они протекают
внутри треугольника. В результате, токи нулевой последовательности не могут пройти в
защищаемую зону за треугольником, что приводит к появлению тока небаланса и срабатыванию
реле.
ПРИМЕЧАНИЕ
Реле BE1-CDС240 использует встроенную информацию о соединении
обмоток трансформатора для определения необходимой компенсации
фазового сдвига. Невозможно достоверно определить параметры
компенсации фазового сдвига, зная только величину фазового сдвига, т.к
фазовый сдвиг зависит от последовательности фаз. Энергосистема с
очередностью фаз ABC будет иметь совершенно другой фазовый сдвиг,
чем энергосистема с очередностью фаз ACB при одинаковом соединении
обмоток трансформатора. Определяя схему соединения обмоток
трансформатора по трехлинейной диаграмме, можно определить
правильные параметры компенсации фазового сдвига в любых случаях.
1-14 BE1-CDS
240 Общая информация
