Скорость восстановления определяется настройками времени на сброс. При выдержке времени на
сброс равной 0 сброс происходит незамедлительно. Используя тип кривой 2, примем, что
выдержка время отключения равно 2.00, значение уставки умножается на 1.2. Общее время
отключения будет равно 50 с. Если до корректировки параметров прошло 30 с, какого будет
значение общего времени возврата с выдержкой времени на сброс 5 с? Определим время сброса
по выражению 4-16.
seconds 300 100
50
30
0 . 5
R
T 100
FST
T
E
R
D
R
T
= ∗ ∗ = ∗ ∗ =
Выражение 4-16. Время возврата
Если перенасыщение будет наблюдаться после возврата (менее чем через 300 с), отсчет
продолжится по предшествующей кривой. Например, если перенасыщение будет наблюдаться
через 150 с после возврата или через 50% общего времени возврата, отсчет времени отключения
продолжится от 30% вместо 0%, следовательно, элемент сработает при 75% первоначального
времени отключения или при 35 с (рисунок 4-36).

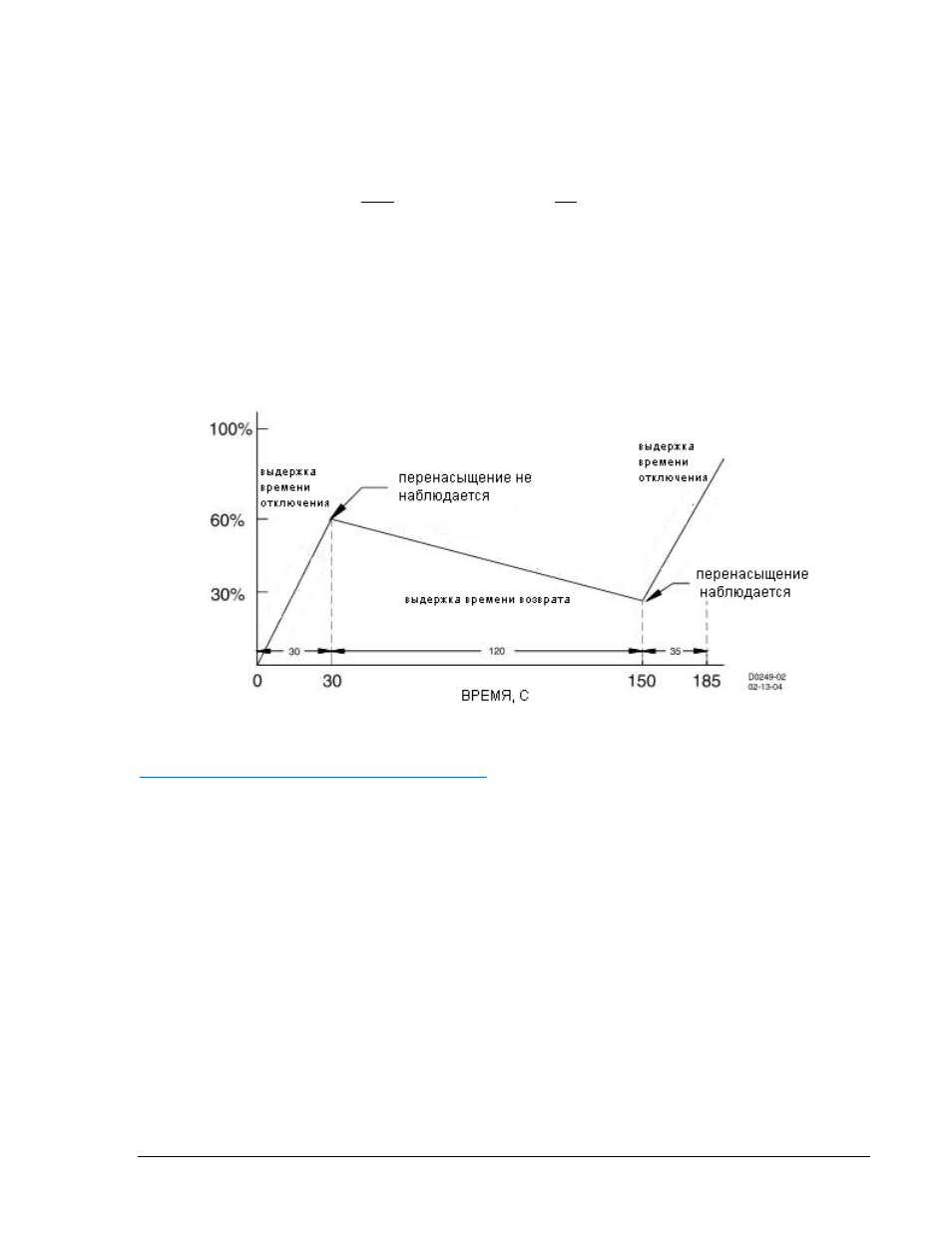

Рисунок 4-36. Выдержка времени срабатывания и выдержка времени возврата
Получение состояния логического выхода
Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
Измерение (Metering) BESTCOMS. Для более подробной информации необходимо обратиться в
раздел 6 Функции Отчетов и Сигнализации.
Элементы минимального/максимального напряжения 27P/59P
Рисунок 4-37 иллюстрирует входы и выходы фазного элемента минимального/максимального
напряжения 27Р/59Р. Элементы 127Р и 159Р имеют аналогичную конфигурацию.
Каждый элемент имеет два логических выхода: взведенности РPU (PU-pickup) и отключение РТ (T-
trip
). Когда измеряемое напряжение снизится ниже уставки 27Р или повысится выше уставки 59Р,
установится выход взведенности и начнется отсчет выдержки времени. По истечении выдержки
времени устанавливается выход отключения. Каждый из элементов имеет вход блокировки (BLK-
block
), который используется для блокирования функционального элемента. Для работы со входом
BLK
используются логические выражения BESTLogic. При значении BLK=1 элемент отключен,
состояние выходов и таймеров равно 0
