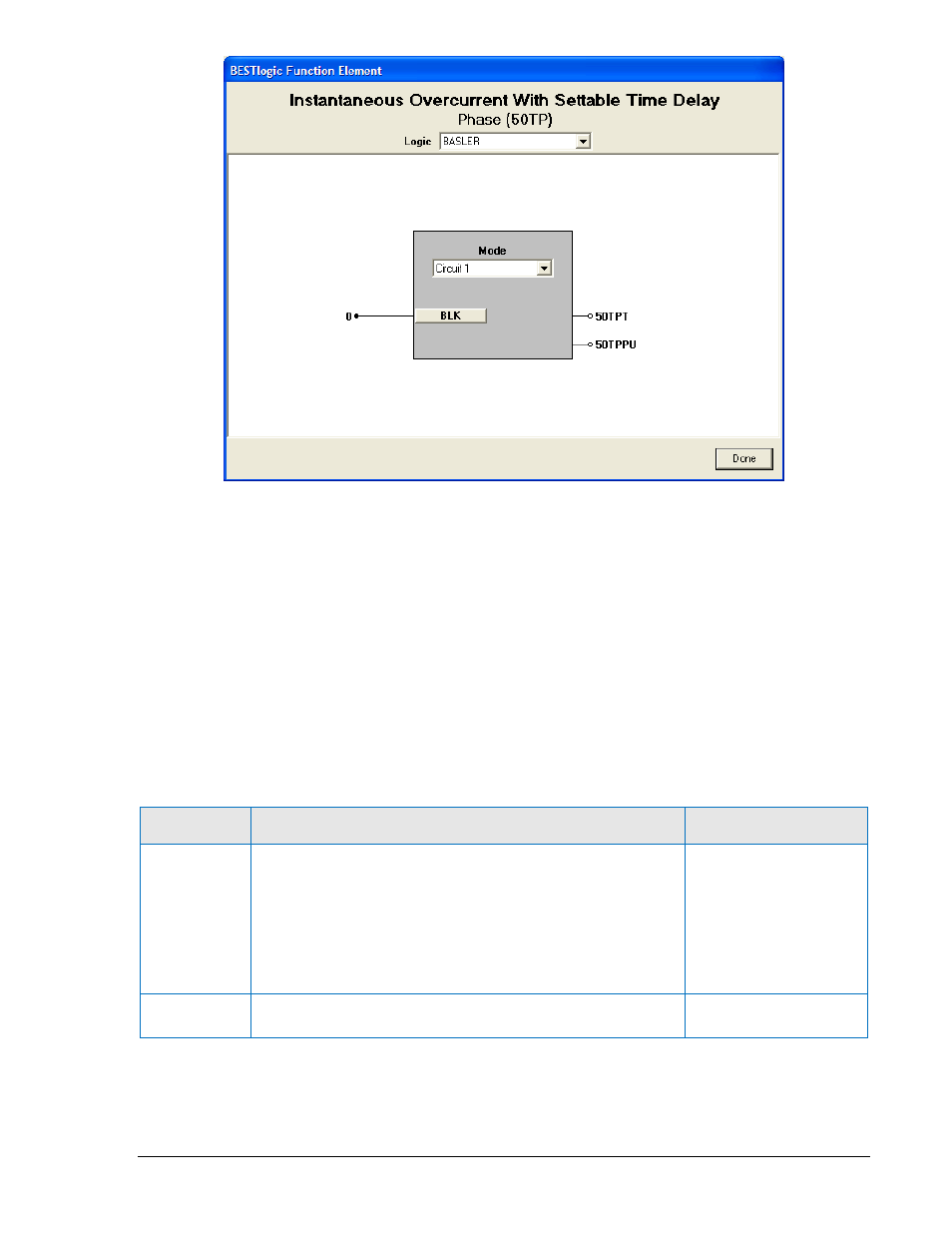

Рисунок 4-21. Экран Функциональный Элемент BESTlogic, Фазная (50TP)

Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)

находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для

любой ранее запрограммированной логической схеме. Перед тем как менять настройки в

разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.

Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic.
Включите функцию 50Т, 150Т, 250Т и т.д., выбирая ее режим работы в падающем меню Режим
(Mode)

. Для соединения входов элемента выберите кнопку для этих входов на экране

Функциональный Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение

Логических Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип

выражений. Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic
(BESTlogic Function Element.

Выберите кнопку Готово (Done) после завершения настройки

В таблице 4-10 приведены настройки BESTlogic для элементов ТО.

Таблица 4-10. Настройки BESTlogic для элементов ТО

Функция

Диапазон/Назначение

Значение по

умолчанию

Режим
(Mode)

0 =

откл.

1 =

токовая цепь 1

2 =

токовая цепь 2

3 =

токовая цепь 3

4 =

токовая цепь 4

5 =

виртуальная цепь 5

6 =

виртуальная цепь 6

G =

независимый вход нейтрали (только для #50TN)

0

BLK

Логическое выражение, блокирующее элемент при

равенстве его 1.

0

9365273990 Вер M1

BE1-CDS

240 Защита и управление

4-27
