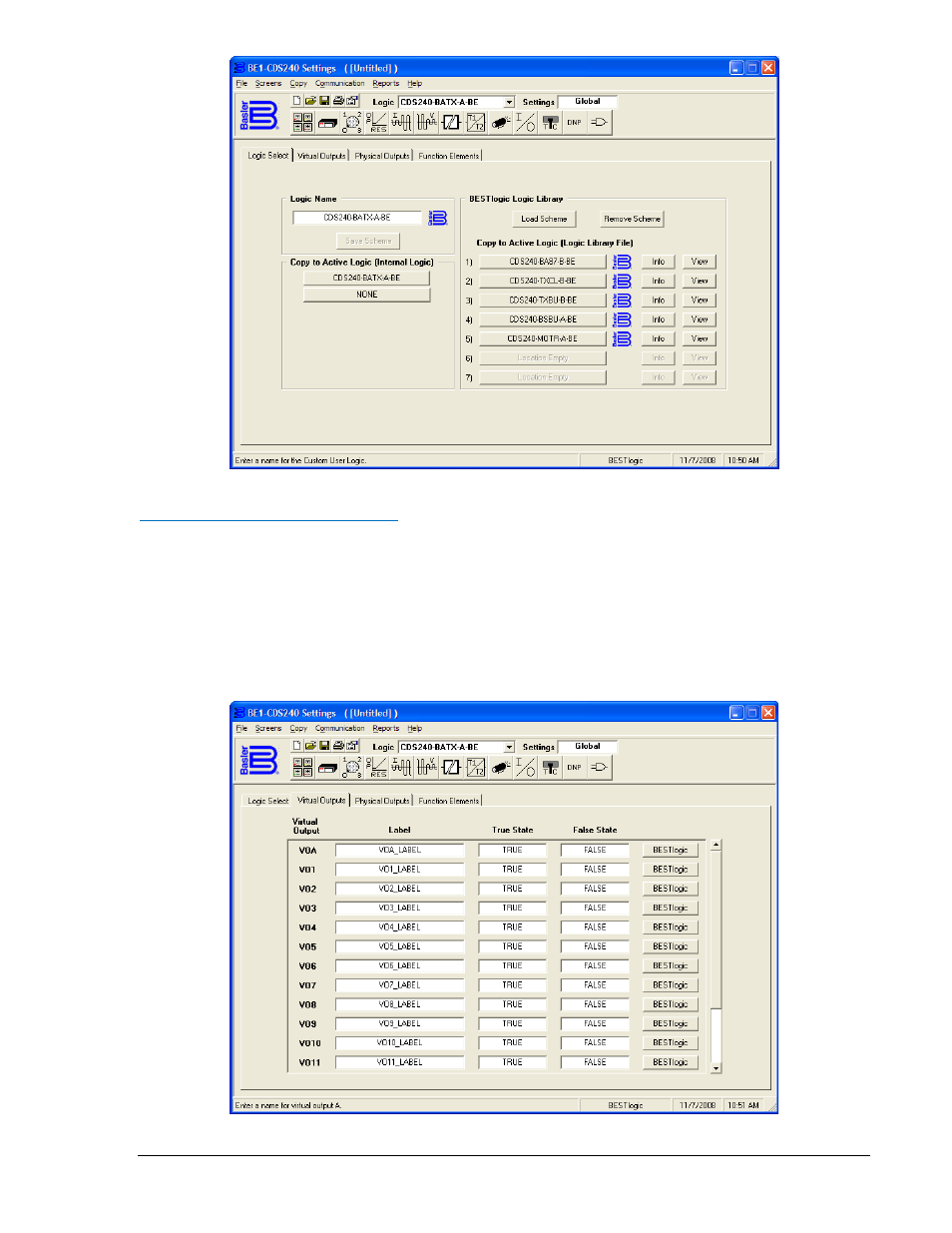

Рисунок 14-45. Экран BESTlogic, Выбор логической схемы
Закладка Виртуальные выходы
Каждому виртуальному выходу можно присвоить значимое имя. Эта возможность облегчает
разбор отчетов. Для этого в поле ввода «Метка» (Label) необходимо ввести название, аналогично
названия можно присвоить и состояниям виртуальных выходов в полях установленного состояния
(True State
) и сброшенного состояния (False State). Для изменения логики работы того или иного
виртуального выхода необходимо щелкнуть мышью по соответствующей кнопке BESTlogic. В
появившемся окне необходимо нажать на кнопку входной логики Logic и изменить логическое
выражение. Виртуальные выходы VOA и VO1 - VO10 (или VO14 в зависимости от
модификационного номера реле) имеют связанные с ними физические выходные контакты.
Рисунок 14-46. Экран BESTlogic, Виртуальные выходы
9365273990 Вер M1
BE1-CDS240
ПО BESTCOMS™
14-35
