использующимися для отключения, включения или сигнализации. Каждое реле ВЕ1-СDS240 имеет
14 нормально разомкнутых изолированных выходных контакта (OUT1-OUT14), включающих в себя
два выходных сигнала типа С (OUT1, 2) и 12 выходных контактов типа А (OUT3 – OUT14) и один
OUTA
выходной контакт сигнализации типа В. Выходные контакты OUT1-OUT14 управляются
логическими сигналами VO1-VO15. Для выходного контакта сигнализации справедливо отношение:
при VOA=1 контакт замыкается. Более подробная информация приведена в разделе 3 Функции
входов и выходов.
Построитель логических выражений BESTlogic
Построитель логических выражений BESTlogic (BESTlogic Expression Builder) используется для
соединения входов функциональных блоков, физических входов и выходов, логических выходов.
Использование построителя аналогично соединению дискретных реле соединительными
проводами. Окно построителя вызывается каждый раз, когда нажимается кнопка около входа того
или иного функционального элемента. На рисунке 7-7 представлен внешний вид окна построителя
выражений.

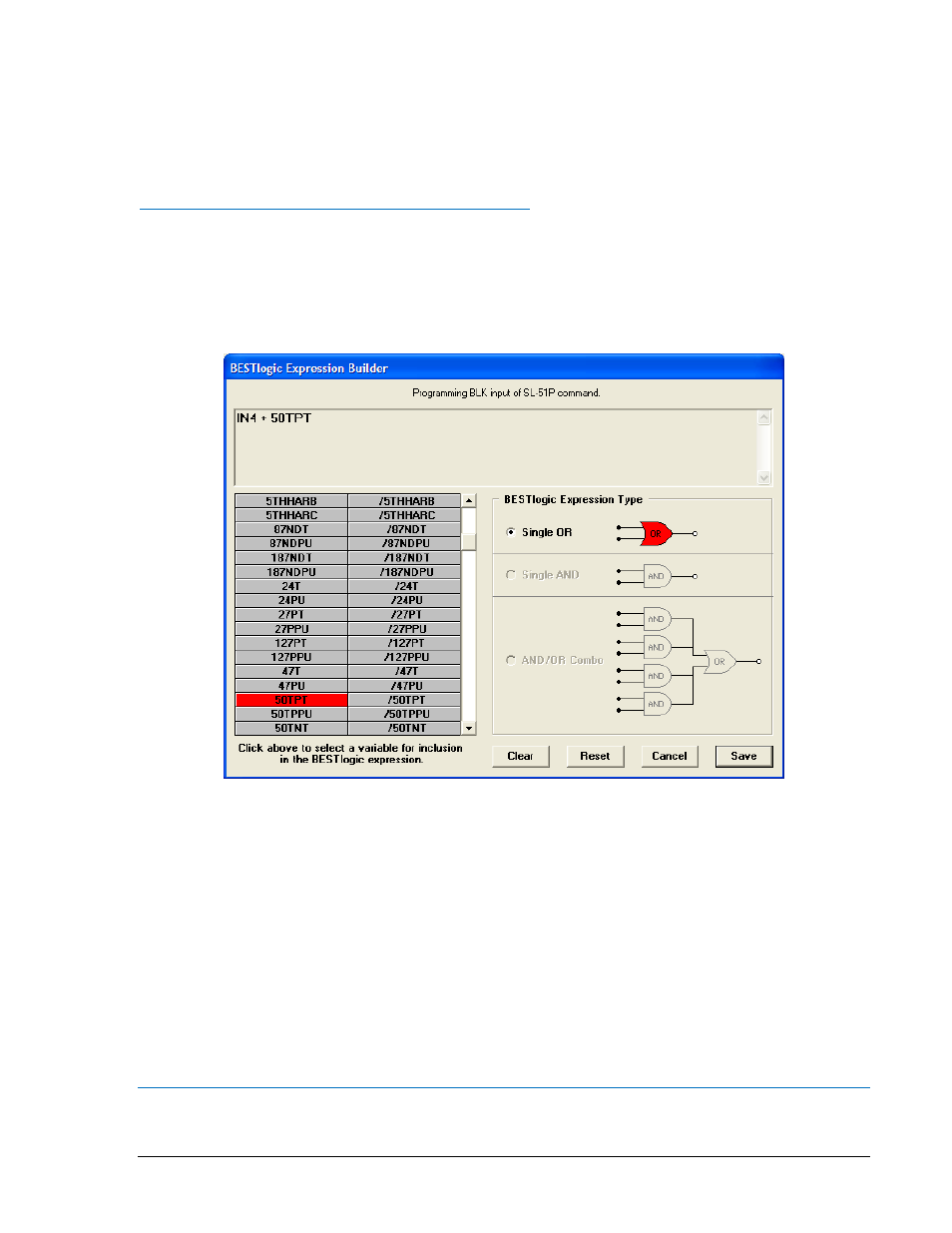

Рисунок 7-7. Экран Построитель логических выражений BESTlogic
Построитель позволяет присоединить к выбранному входу необходимые логические переменные с
использованием операторов И, ИЛИ и НЕ. Перечень используемых входов и выходов в левой
части экрана соответствует перечню в таблице 7-1. Вообще говоря, только виртуальные выходы
могут использовать операторы И и комбинированные И/ИЛИ.
Вверху окна в текстовом поле отображается выстраиваемое выражение. Над текстовым полем
отображается выбранный вход и связанная с ним команда.
Кнопка «Очистить» (Clear) сбрасывает выражение в ноль. Кнопка «Сброс» (Reset) сбрасывает
выражение к первоначальному виду, которое оно имело на момент открытия окна построителя.
Кнопка «Отмена» (Cancel) сбрасывает выражение к первоначальному виду и закрывает окно
построителя. Кнопка «Сохранить» (Save) сохраняет выражение, отображаемое в текстовом поле,
и возвращает пользователя в исходное окно.
Логические схемы
Логическая схема – набор логических переменных записанных в логических выражениях,
определяющих функционирование прибора. Каждой логической схеме можно присвоить
уникальное имя с длиной до 16 символов. Это дает возможность выбрать необходимую схему и
