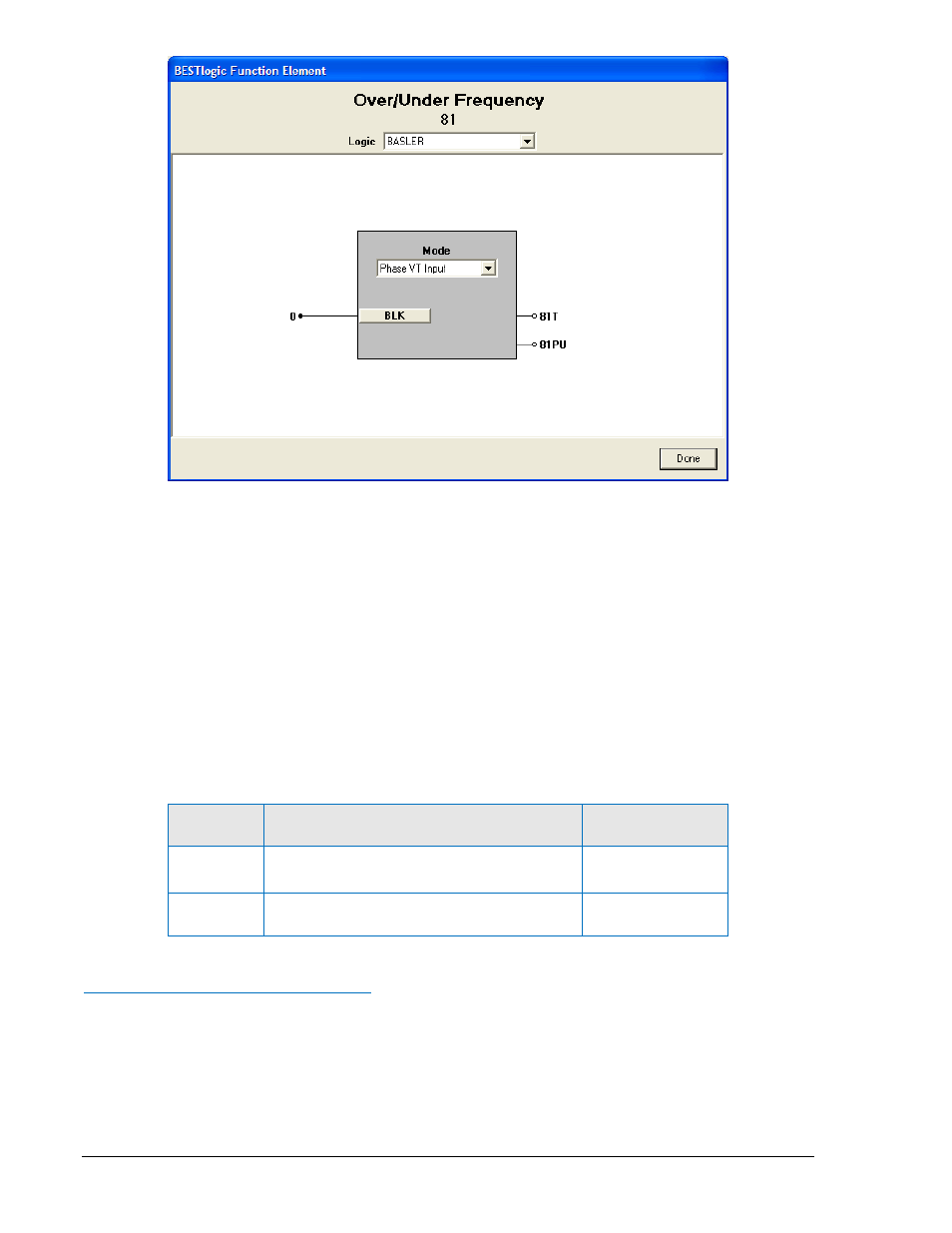

Рисунок 4-47. Экран Функциональный элемент BESTlogic, 81
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
Включите функцию х81, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки.
В таблице 4-28 приведены настройки BESTlogic для элемента 81.
Таблица 4-28. Настройки BESTlogic для элемента х81
Функция Диапазон/Назначение
Значение по
умолчанию
Режим
(Mode) 0 =
отключен
1 =
измерение по фазному входу
0
BLK
Логическое выражение, блокирующее
элемент при равенстве его 1.
0
Рабочие параметры элемента х81
Рабочими параметрами элементов х81 являются: уставка, выдержка времени и режим работы,
определяющий будет ли элемент минимальной или максимальной частоты. Значение уставки
задает уровень частоты, при котором элемент активизируется и начинается отсчет времени.
Выдержка времени определяет период между достижением частотой уставки и установкой сигнала
отключения. Выдержка времени может выставляться в миллисекундах, секундах или периодах.
Единица измерения по умолчанию – миллисекунды. Минимальное разрешение времени – 2
периода. Значение выдержки времени равное нулю, делает элемент элементом мгновенного
действия.
