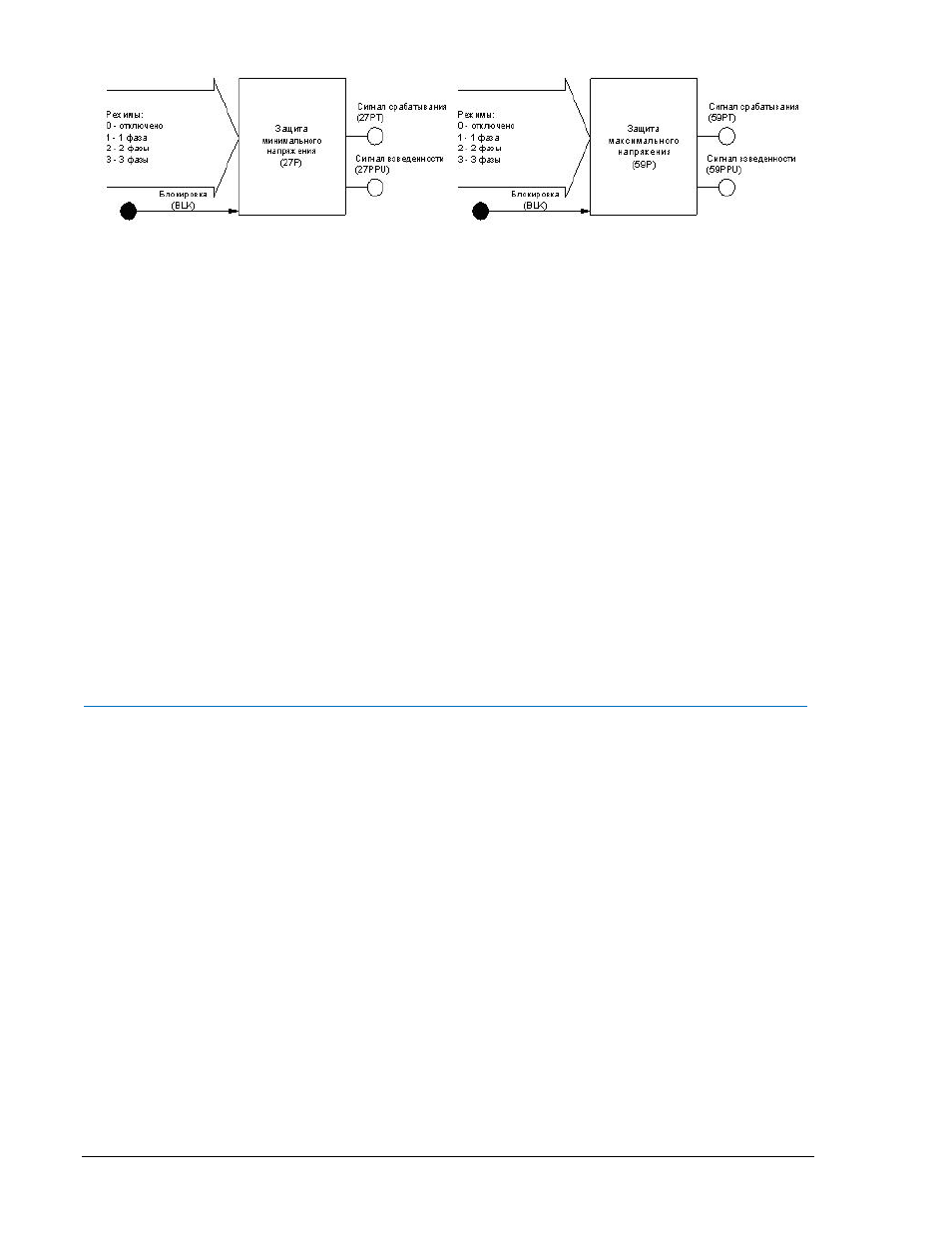

Рисунок 4-37. Элемент минимального/максимального напряжения 27Р/59Р
Элемент включается и выключается соответствующей опцией меню «Режим» (Mode). Всего в
выпадающем меню «Режим» имеется четыре опции. Выбор опции «Disable» отключает элемент.
Опции «Логика 1 из 3» (At Least 1 of 3), «Логика 2 из 3» (At Least 2 of 3) или «Логика 3 из 3» (All 3 of
3 Phases) включают элемент. Далее будет подробнее описана работа элементов.
Фазные элементы имеет таймер выдержки времени и три независимых компаратора, по одному на
фазу. Элементы 27/59 могут использовать в качестве контролируемого фазное или линейное
напряжение. Это определяется значением «Режим 27/59» (27/59 Mode) на закладке параметров
измерительных трансформаторов (CT & VT Setup) на экране «Общие» (General Operations).
Если установлен сигнал отключения элемента 60FL и включена опция «Блокиров-ка по фазному
напряжению» (Block Phase), то все функции, использующие это на-пряжение блокируются. Более
подробно это описано ниже, в описании элемента 60FL.
Если для элемента включена функция блинкера, то при установке сигнала отклю-чения или
значении соответствующего логического выражения равном 1, блинке-ры всех фаз, напряжения
которых выше уставки (59Р) или ниже уставки (27) будут установлены. Более подробно функция
описана в разделе 6 Функции Отчетов и Сигнализации.
Если выбран запрет элемента минимального напряжения, настройки элемента минимального
напряжения отключены для любой фазы, напряжение которой ниже порогового значения запрета.
Запрет элемента минимального напряжения отключен, если порогое значение уставки равно 0.
Запрет элемента минимального напряжения используется для предотвращения нежелательного
срабатывания элемента минимального напряжения, например, при потере питания.
Настройка BESTlogic для фазных элементов минимального/максимального напряжения
Настройка элементов осуществляется посредством экрана Функциональный элемент BESTLogic
(BESTLogic Functional Element)
. Рисунок 4-38 иллюстрирует экран для настройки элемента 27Р.
Для загрузки экрана необходимо из выпадающего меню Экраны (Screens) выбрать пункт Защита
напряжения (Voltage Protection). Затем необходимо выбрать закладку 27Р/127Р или 59Р/159Р.
Нажатием кнопки BESTLogic вызывается окно с желаемым функциональным элементом. Иначе
настройку можно выполнить с помощью ASCII-команд SL-27P и SL-59P.
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
Включите функцию 87, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки.
