Вкладка 13-1. Испытание реле с внутренней компенсацией

При использовании функции внутренней компенсации фазового сдвига и нулевой

последовательности может иметь место запутанные результаты испытаний, если не принять во

внимание компенсацию. Для того чтобы лучше это проиллюстрировать рассмотрим пример

применения

системы

для

защиты

трансформатора

с

соединением

обмоток

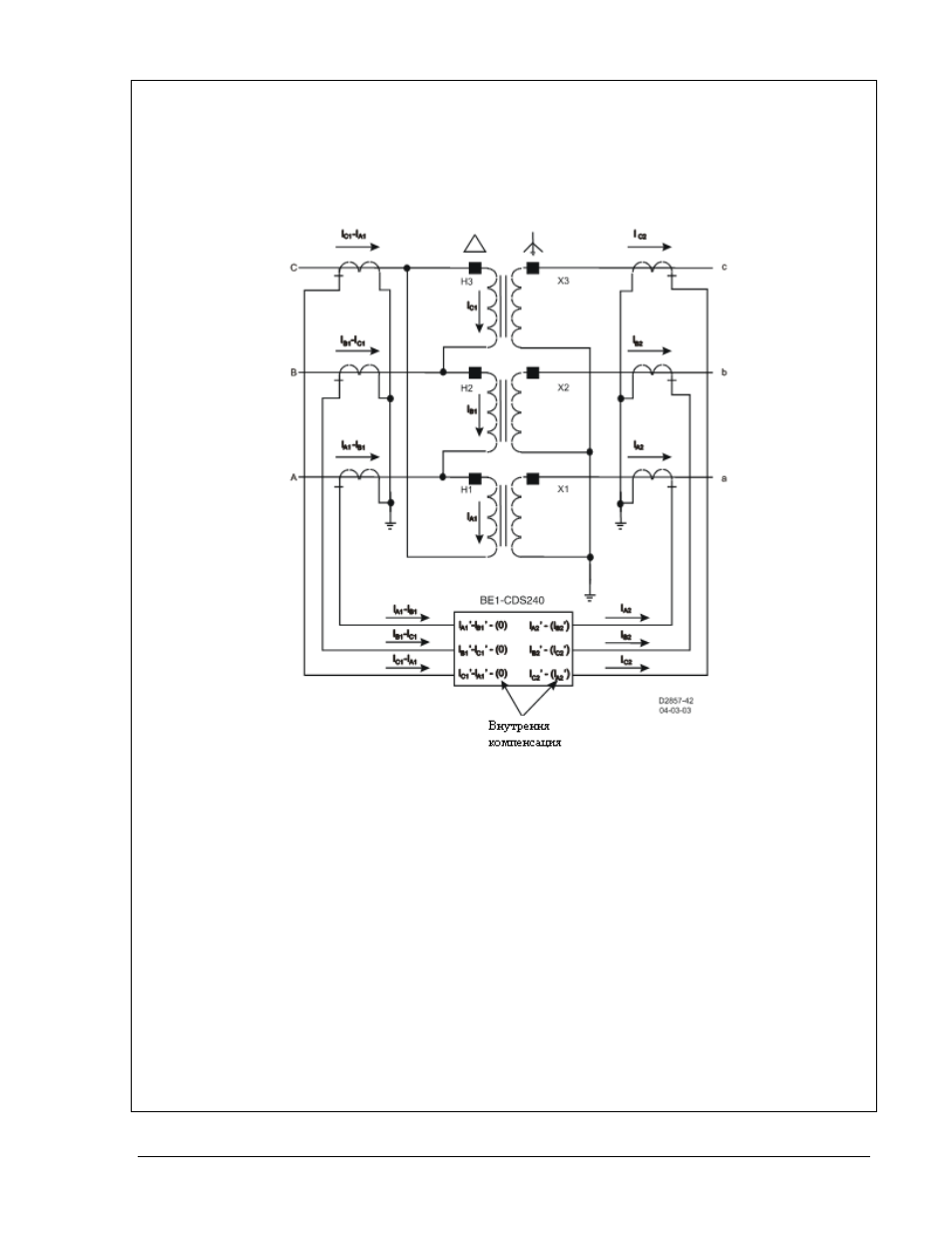

треугольник/заземленная звезда с ТТ с соединением обмоток звезда. Токи, протекающие в и из

трансформатора и трансформируемые ТТ, показаны на рисунке.

Из рисунка видно, что для фазы А элемента 87 реле вычитает измеренное значение Ib из

измеренного значения Ia на стороне звезды трансформатора для компенсации измеренных

значений IA-IB в треугольнике. Помните, что данные токи – это скомпенсированные токи.
В условиях проведения испытания любой подаваемы ток на фазу А (симметричный, отстающий на
180

°

, однофазный) будет скомпенсирован до симметричного тока элемента 87A. Тем не менее, в

элементе 87C будет скомпенсирован и ток обратной последовательности, что может привести к

его срабатыванию. В таблице 13-11 показаны скомпенсированные токи при различных видах

компенсации фазного элемента 87.
Реле также может убрать составляющую нулевой последовательности при наличии источника

токов нулевой последовательности при компенсации не треугольником. В случае применения

данной компенсации может сработать защита как при вычитании I0 из фазы.
Необходимо изучить данный эффект компенсации для того, чтобы понимать какое действие или

целевой отчет ждать от реле с внутренней компенсацией. Для предотвращения ложного

отключения фазы при проверке наклона кривой торможения, рекомендуемые соединения

показаны в таблице 13-11 и на рисунке 13-4 – 13-11. В таблицах 13-12 – 13-14 показаны

выражения для расчета контрольных точек для поверки минимальной уставки и наклона кривой

торможения.
