Закладка параметры системы/параметры ТН
Данный экран (рисунок 14-7) позволяет ввести частоту, порядок чередования фаз, номинальные
ток и напряжение измерений, параметры ТН. Порядок чередования фаз имеет большое значение,
поэтому на него необходимо обратить внимание. Другими словами, необходимо правильно вести
все значения для правильной работы реле.
Область Параметры ТН (VTP Setup) позволяет ввести коэффициенты трансформации ТН. В поле
Коэффициент трансформации (Turns) следует ввести коэффициент трансформации или путем
нажатия кнопок со стрелками вверх или вниз, выбрать необходимое значение. При вводе
коэффициента трансформации значение первичного тока вычисляется автоматически. Также при
помощи данного экрана можно выбрать режимы защиты минимального и максимального
напряжения: линейное (PP) или фазное (PN) напряжения. В меню Соединения (Connection)
выберите необходимое соединение (трехобмоточное или четырехобмоточное). В меню Цепь
(Circuit)
выберите необходимую цепь измерения 1 – 6. В меню Полярность (Polarity) установите
полярность ТН.

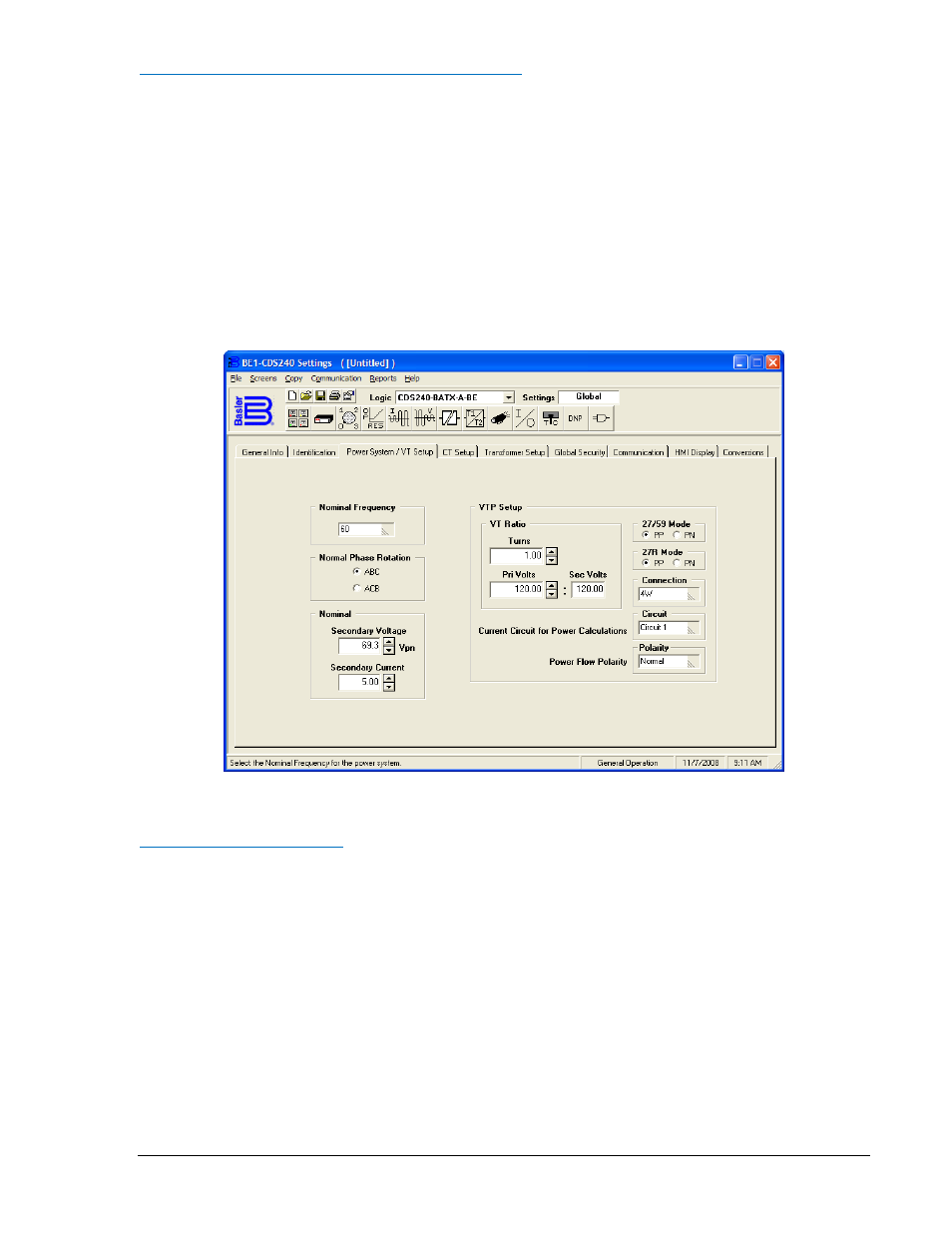

Рисунок 14-7. Экран Общие настройки, Параметры системы/параметры ТН
Закладка Параметры ТТ
Данный экран (рисунок 14-8) позволяет ввести параметры трансформаторов тока и напряжения.
Эти параметры используются всеми функциональными элементами, которые требуют данных
измерений и вычислений на их основе. В поле Коэффициент трансформации ТТ (CT Ratio, Pri
Amps, Sec Amps
) следует ввести коэффициент трансформации или путем нажатия кнопок со
стрелками вверх или вниз, выбрать необходимое значение. При вводе коэффициента
трансформации значение первичного тока вычисляется автоматически. При изменении вторичного
тока, первичный ток пересчитывается автоматически. Аналогично устанавливаются параметры ТТ
дополнительного входа.
