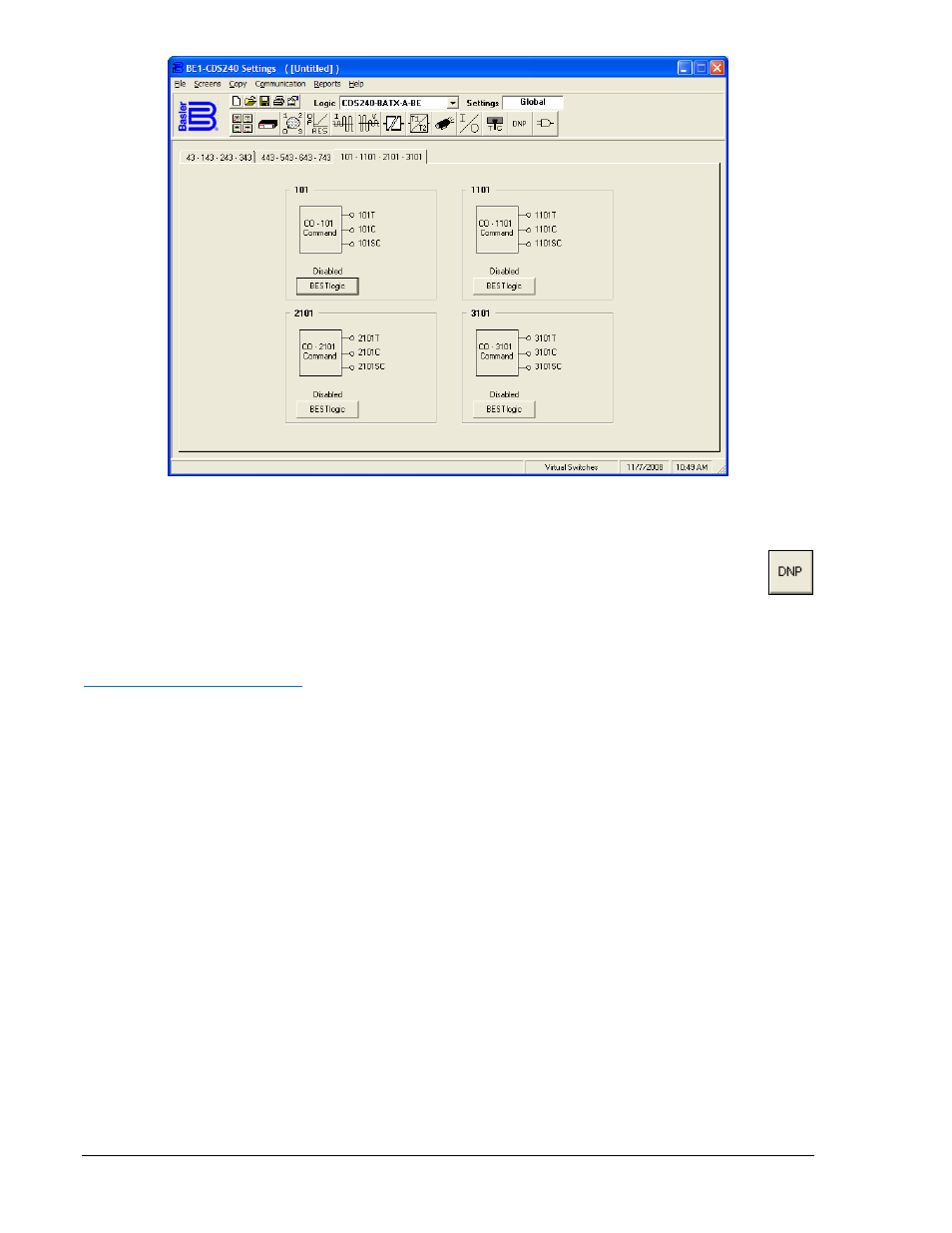

Рисунок 14-41. Экран Виртуальные переключатели, 101-1101-2101-3101
Сетевой протокол DNP
Данная функция является необязательной функцией в реле CDS-240. Вызов экрана
производится выбором соответствующего пункта в выпадающем меню «Экраны» (Screens)
или щелчком мыши по кнопке, изображенной справа. Данный экран (рисунок 14-42) имеет
три закладки, первая из которых называется Параметры DNP.
Более подробная информация приведена в руководстве Basler Electric 9365200991,
Распределительный сетевой протокол (DNP3).
Закладка Параметры DNP
Данная закладка используется для установки параметров DNP: параметры карты аналоговых
входных данных сетевого протокола, параметры карты двоичных входных данных сетевого
протокола и другие параметры.
Параметры карты аналоговых входных данных DNP. Для выбора типа карты (DEFAULT или
USER)
выберите соответствующий пункт в выпадающем меню Выбор типа карты DNP (DNP Map
Selection)
на левой стороне экрана. Используйте кнопку Исправить карту (Edit User Map) для
корректировки числя единиц карты аналоговых входных данных. Кнопка Просмотр карты (View
User Map)
позволяет просмотр текущей карты аналоговых входных данных протокола.
Параметры карты двоичных входных данных DNP. Для выбора типа карты (DEFAULT или USER)
выберите соответствующий пункт в выпадающем меню Выбор типа карты DNP (DNP Map
Selection)
на середине экрана. Используйте кнопку Исправить карту (Edit User Map) для
корректировки числя единиц карты двоичных входных данных. Кнопка Просмотр карты (View User
Map)
позволяет просмотр текущей карты двоичных входных данных протокола.
Другие параметры DNP. В правой части экрана можно установить Выдержку времени до
передачи протокола (Pre Transfer Delay) и Период синхронизации (Synchronization Period).
