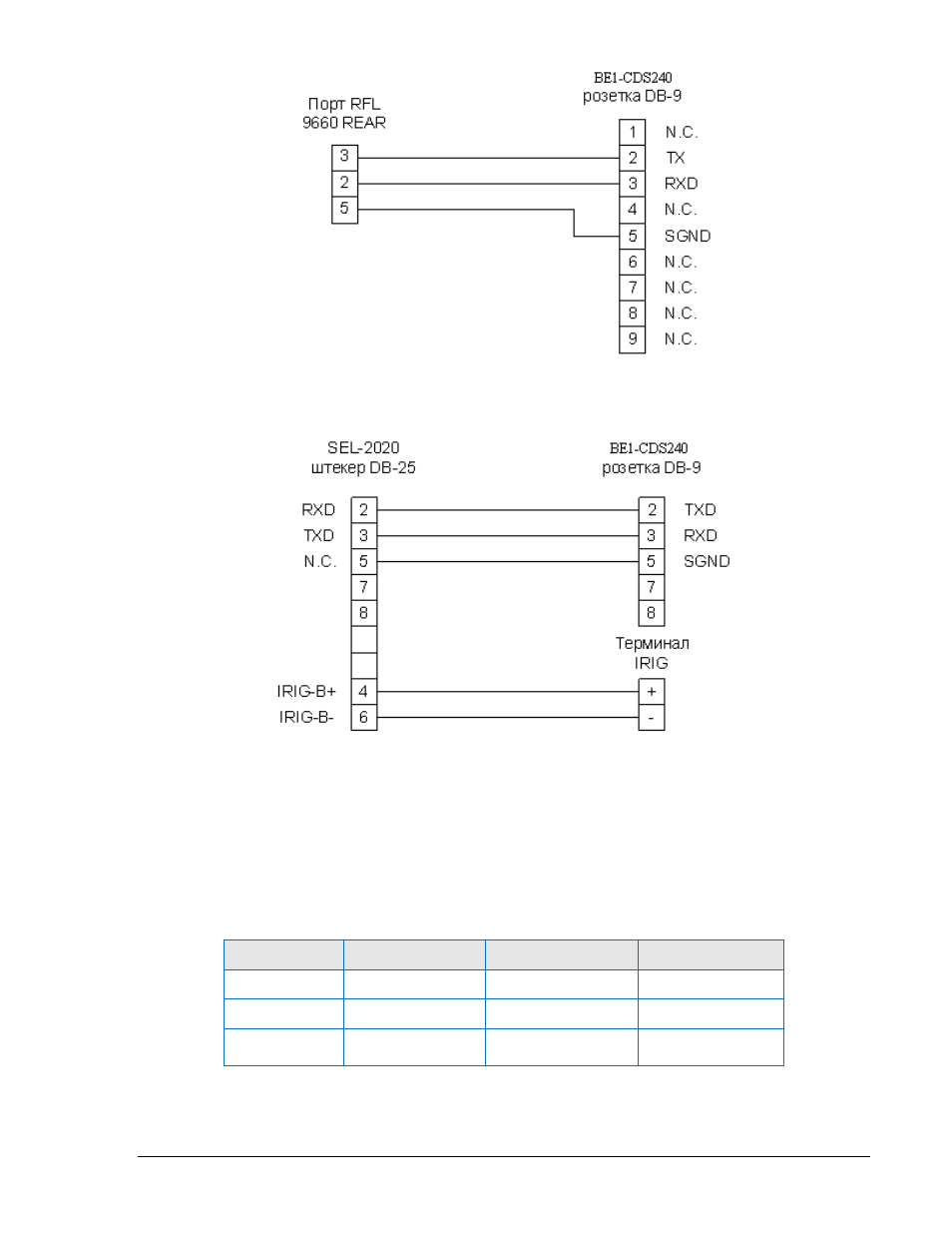

Рисунок 12-30. Схема кабеля для присоединения коммутатора защитных реле RFL9660 к реле
Рисунок 12-31. Схема кабеля для присоединения SEL2020/2030 к реле
Присоединение RS-485
Порт RS-485 в реле представляет собой три винтовых клеммника на задней панели прибора, к
которым присоединяется стандартный коммуникационный кабель. Рекомендуется применять
витую пару. Назначение контактов порта показано в таблице 12-3. Схема присоединения показана
на рисунке 12-31.
Таблица 12-3. Назначение контактов порта RS-485 (COM 2)
Клемма
Назначение
Наименование
Направление
B8 (A)
Линия А
SDA/RDA
передача/прием
B7 (B)
Линия В
SDВ/RDВ
передача/прием
B6 (C)
Сигнальная
земля
GND
-
9365273990 Вер M1
BE1-CDS240
Установка
12-29
