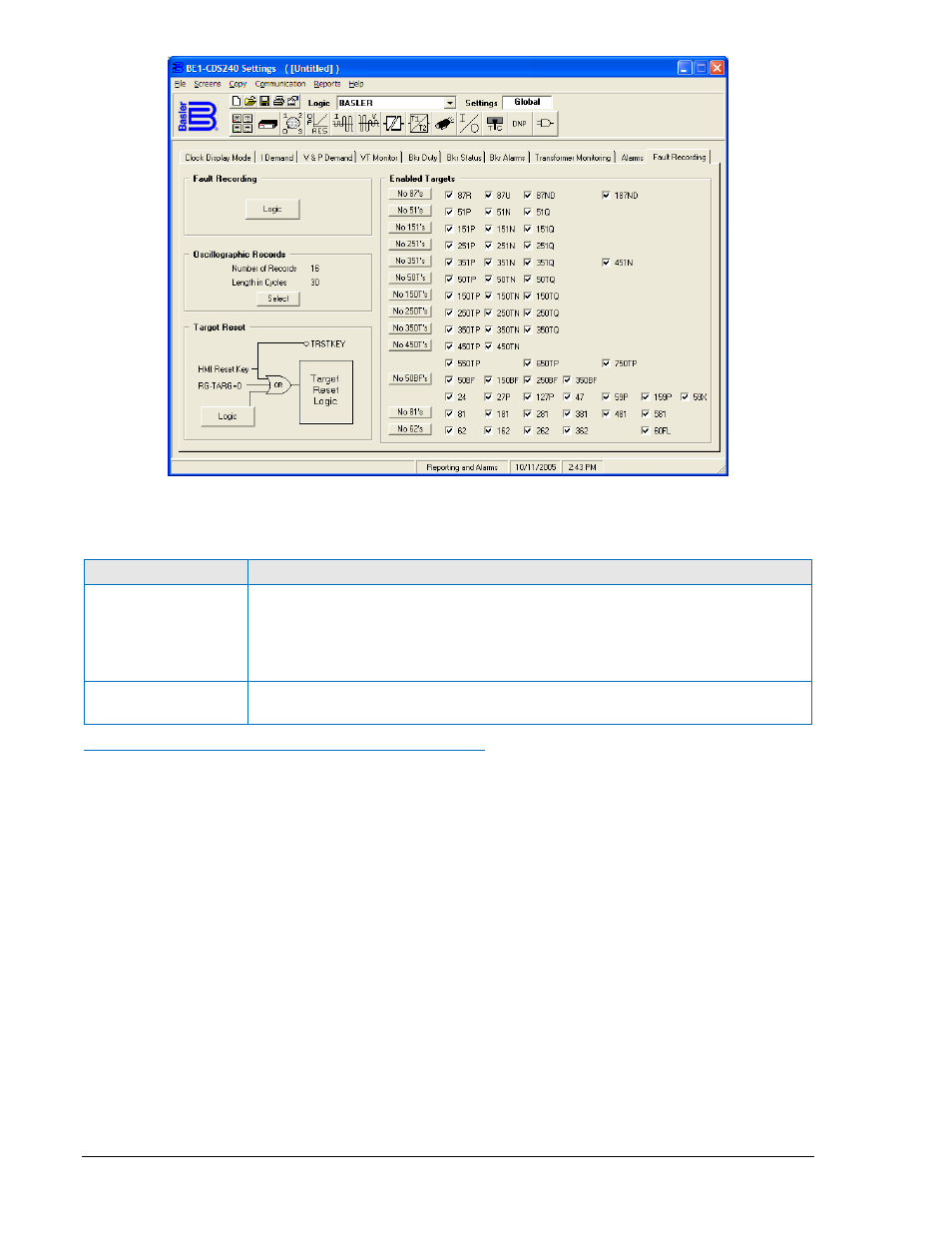

Рисунок 6-18. Экран Отчеты и Сигнализация, Запись отказа
В таблице 6-16 приведены настройки функции блинкеров.
Таблица 6-16. Параметры блинкеров
Функция
Назначение
Включение
блинкеров
Логическое выражение, используемое для определения условий
включения блинкеров для данного защитного элемента. При равенстве 1
логического выражения запрограммированного защитного элемента и при
равенстве 1 логического выражения срабатывания происходит запись в
целевом отчете.
Логика сброса
блинкеров
Логическое выражение, при равенстве которого 1, происходит сброс
блинкеров.
Получении и сброс информации по целевым отчетам
Целевые отчеты могут быть просмотрены посредством экрана ЧМИ 1.1.1, \STAT\TARGETS или
коммуникационного порта с помощью команды RG-TARG. Реле обеспечивает информацию по
последнему защитному отключению. Целевые отчеты связаны с конкретным событием, они не
накапливаются. Два последних отчета хранятся в энергонезависимой памяти. Данные отчеты
могут быть просмотрены посредством экранов ЧМИ 4.1.1, \REPRT\FAULT\M_REC и 4.1.2, \REPRT\
FAULT\PREV.
Отчеты по предыдущим событиям отражаются в общих отчетах, как будет показано
ниже.
Если происходит защитное отключение и целевая запись, то зажигается светодиод «Отключение»
(Trip
) и отображается экран 1.1.1, \STAT\TARGETS ЧМИ. Более подробная информация об
автоматическом отображении экрана приведена в разделе 10 Человеко-Машинный Интерфейс.
Экран пролистывается между всеми целевыми отчетам и амплитудами токов при замыкании,
записанными реле при отключении.
6-30
BE1-CDS
240 Функции отчетов и сигнализации
9365273990 Вер M1
