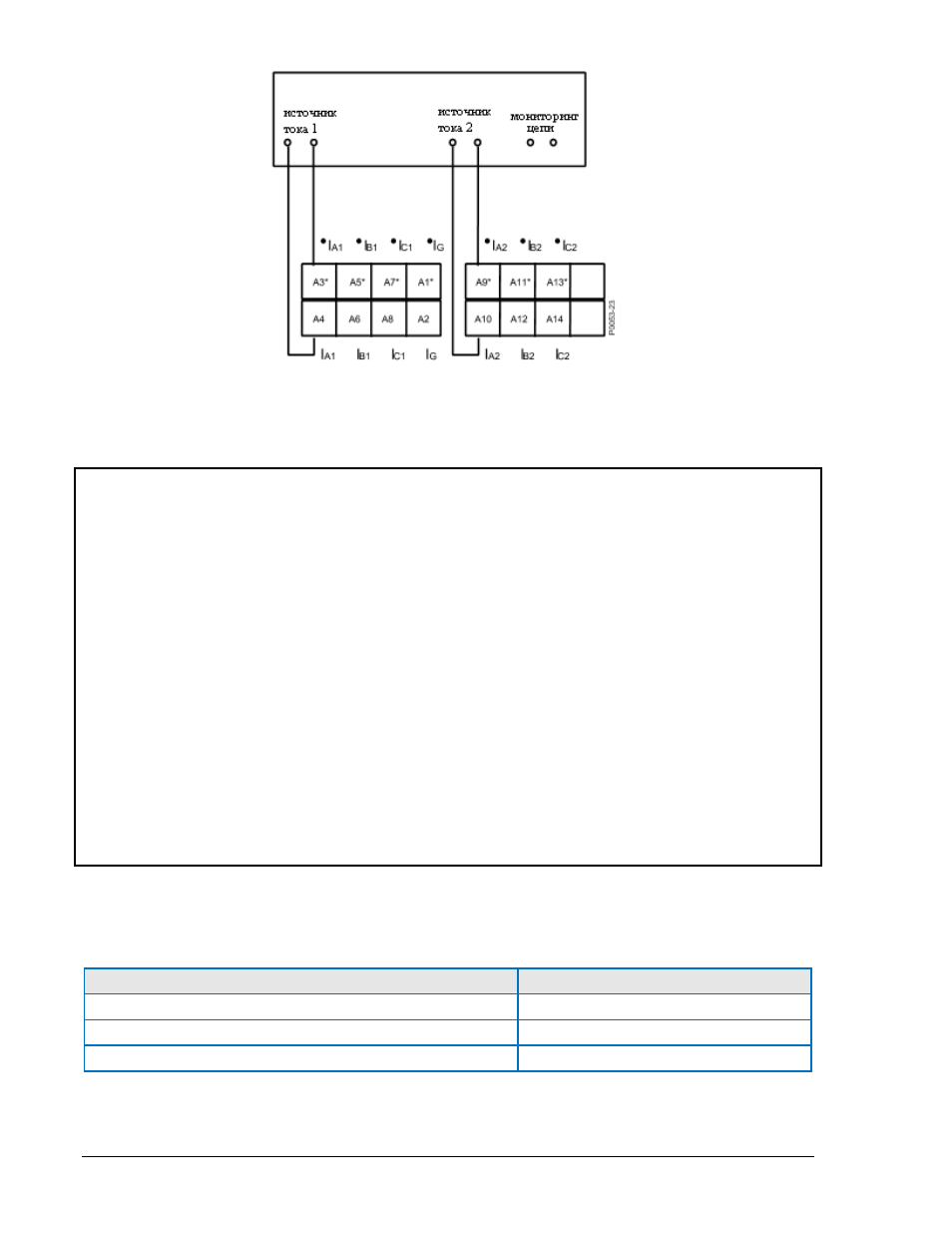

Рисунок 13-15. Схема включения источников тока для проверки срабатывания элемента 87 с
торможением (показаны только входы 1 и 2)
Вкладка 13-2. Принцип работы процентно-ограниченной дифференциальной защиты
Характеристика торможения дифференциальной защиты показана на рисунке 1-1 в разделе 1.
Точка изгиба кривой срабатывания для установленного наклона кривой торможения определяется
путем деления минимальной уставки на наклон кривой торможения.
Например, при минимальной уставке 0.30 и наклоне кривой торможения в 15%, точка изгиба
кривой срабатывания будет наблюдаться в точке 0.30/0.15 = 2.00 о.е. Это означает, что при
данных настройках элемента реле сработает при токе, превышающий 2.00 о.е. при наклоне кривой
торможения 15%.
Таким образом, при токе торможения меньшем значения тока в точке изгиба реле сработает при
дифференциальном токе большем или равном значению минимальной уставки. При токе
торможения превышающем значение тока в точке изгиба, рабочая характеристика
дифференциального тока определяется как часть кривой торможения.
В реле BE1-CDS240 имеется два отличных принципов действия для работы с торможением. При
работе с максимальным током торможения как ток торможения используется максимум двух
скомпенсированных токов. При работе со средним током торможения как ток торможения
используется среднее значение скомпенсированных токов. relay has two distinct operating principles
for performing the restraint operation.
Все данные характеристики могут быть установлены при
помощи команды S<g>-87. Более подробная информация о данной команде приведена в разделе
4
Функции защиты и управления.
Шаг 3: Передайте реле команды, приведенные в таблице 13-23.
Таблица 13-23. Команды установки параметров
Команда
Назначение
A=
получение доступа
Для входа 5 А: S#-TAP87=MANUAL,2.00,3.80 установка Tap 1 = 2.00 и Tap 2 = 3.80.
Для входа 1 А: S#-TAP87=MANUAL,0.40,0.76 установка Tap 1 = 0.40 и Tap 2 = 0.76.
Также вы можете выполнить данную проверку реле повышая или снижая подаваемый ток
источником тока, нарушая, таким образом, симметричный режим работы системы. Обратите
внимание на описание методов и вкладку 13-3 для определения различий в двух данных методах.
13-40 BE1-CDS
240 Пуско-наладка 9365273990 Вер M1
