Страница 431
Таблица 13-33. Время отключения элемента 87
Функция
Дифференциальный
ток
Время
Отключение с
торможением
1.5
* уставка
менее 3 периодов
Отключение с
торможением
5
* уставка
менее 2 периодов
Шаг 11: (дополнительный) Повторите данное испытание для каждой пары ТТ (ТT1-ТT3, ТT1-ТT4,
ТT2-ТT3, ТT2-ТT4 и ТT3-ТT4).
Проверка функции торможения по 2-ой гармонике
Назначение: проверить правильность работы функции торможения по 2-ой гармонике.
Команды проверки: SL-87, S(n)-87, S(n)-TAP87, SL-VO, SG-CTР.
Шаг 1:
Присоедините параллельно источник тока 50 Гц и источник тока 100 Гц к клеммам А3 и
А4 (фаза А, вход 1, рисунок 13-16).
Для мониторинга состояния выходных контактов можно использовать омметр или тестер для
проверки на обрыв.

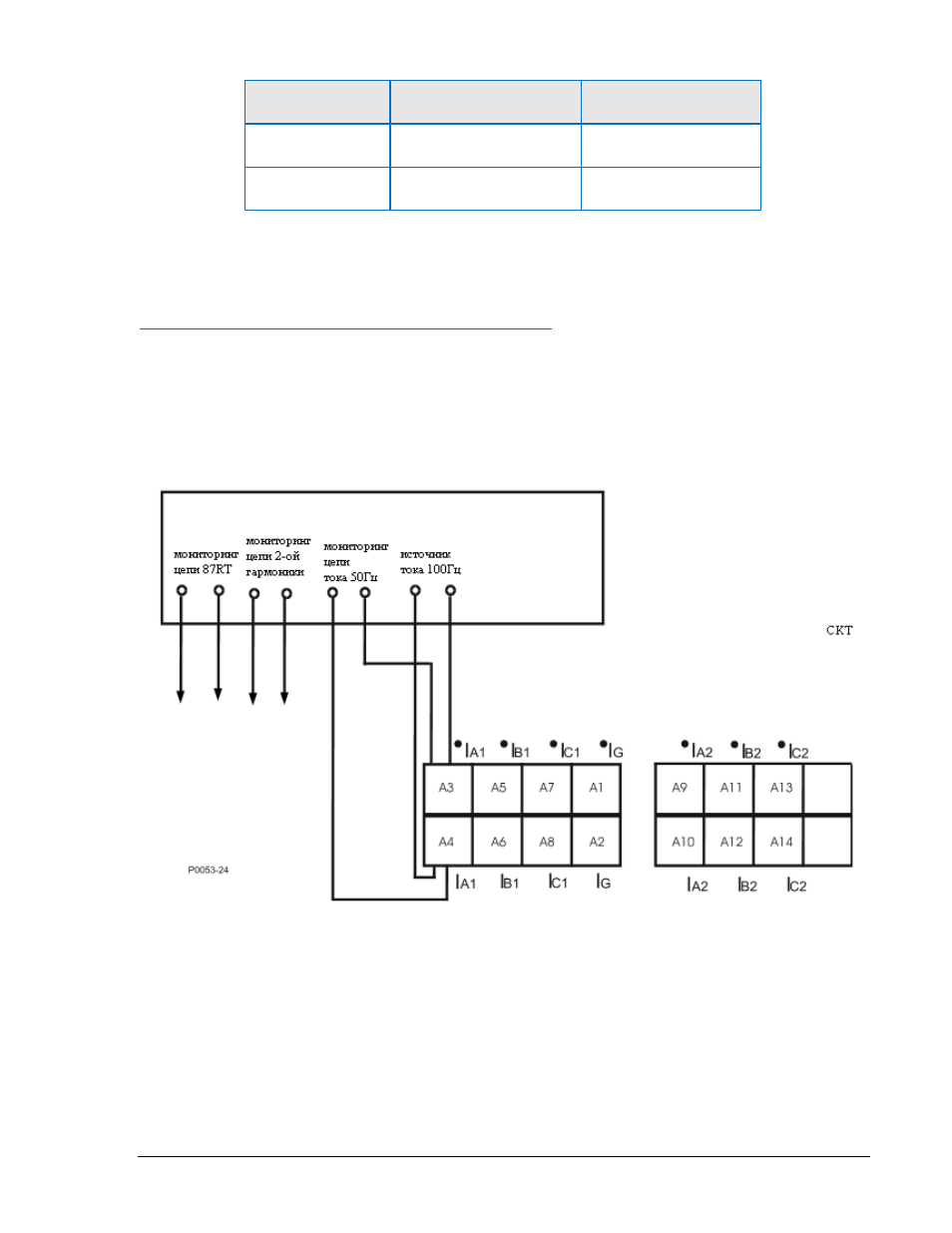

Рисунок 13-16. Схема соединения источников тока для проверки работы функции торможения
поя 2-ой гармонике (показаны только вход 1 и вход 2)
Шаг 2:
Передайте реле команды, приведенные в таблице 13-34, для установки параметров
элемента 87.
9365273990 Вер M1
BE1-CDS
240 Пуско-наладка
13-51
