Закладка Двоичный класс
Данная закладка (рисунок 14-44) позволяет пользователям корректировать число единиц
двоичных входных данных сетевого протокола. Отметьте ряд единиц (Point Range), требующих
корректировки.

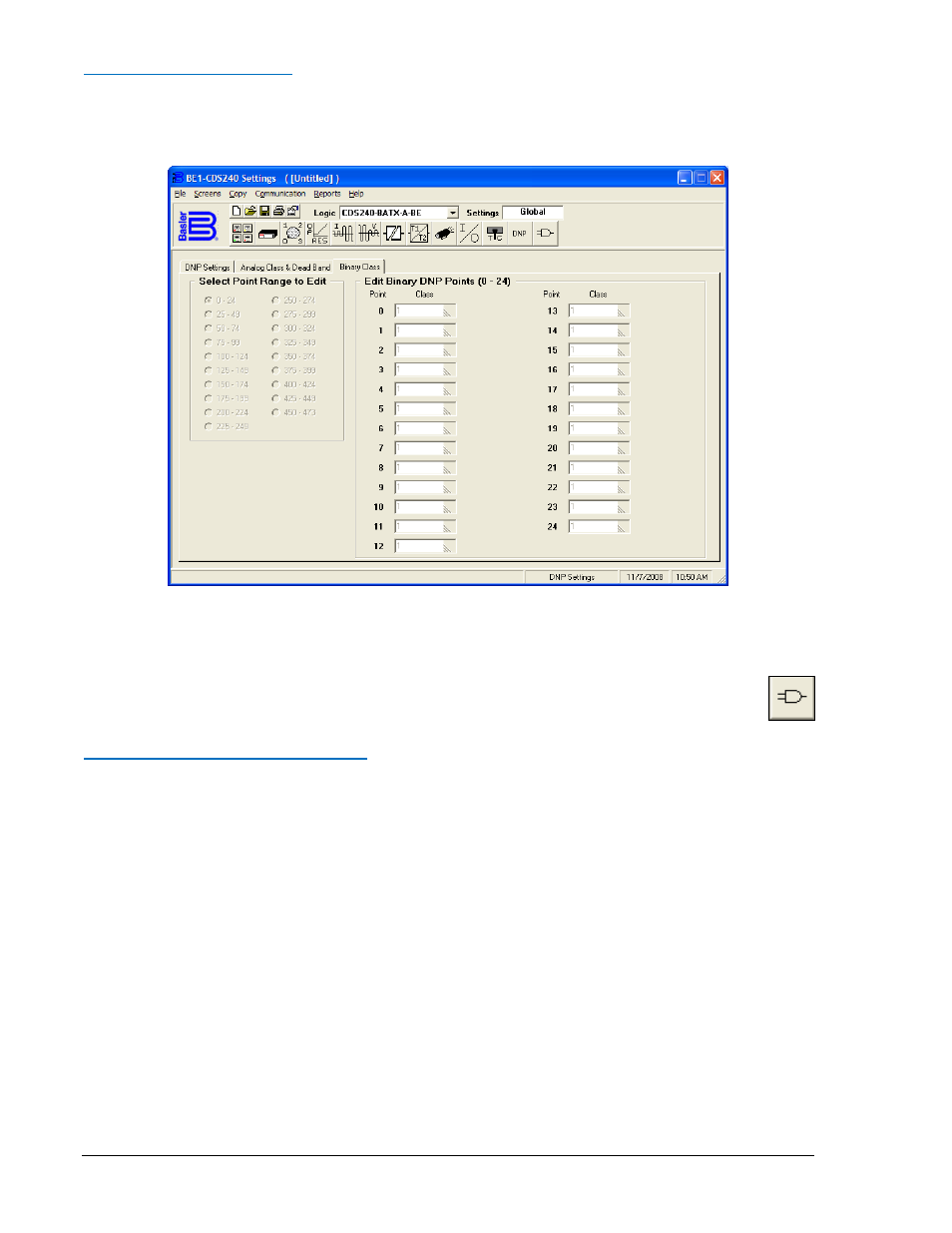

Рисунок 14-44. Экран DNP, Двоичный класс
BESTlogic
Вызов экрана производится выбором соответствующего пункта в выпадающем меню
«Экраны» (Screens) или щелчком мыши по кнопке, изображенной справа. Этот экран имеет
четыре закладки и первая называется «Выбор логической схемы» (Logic Select).
Закладка Выбор логической схемы
Этот экран (рисунок 14-45) позволяет выбрать заранее запрограммированную логическую схему и
скопировать ее в активную логическую схему. Такая заранее запрограммированная схема остается
в памяти реле, но она не позволяет изменять себя. Для внесения изменений необходимо лишь
изменить его название на уникальное и вносить желаемые изменения. Необходимо нажать кнопку
выбора желаемой логической схемы. Появиться диалоговое окно, которое потребует
подтверждения замены всех настроек. Для утверждения выбора логической схемы необходимо
нажать кнопку «ОК»
