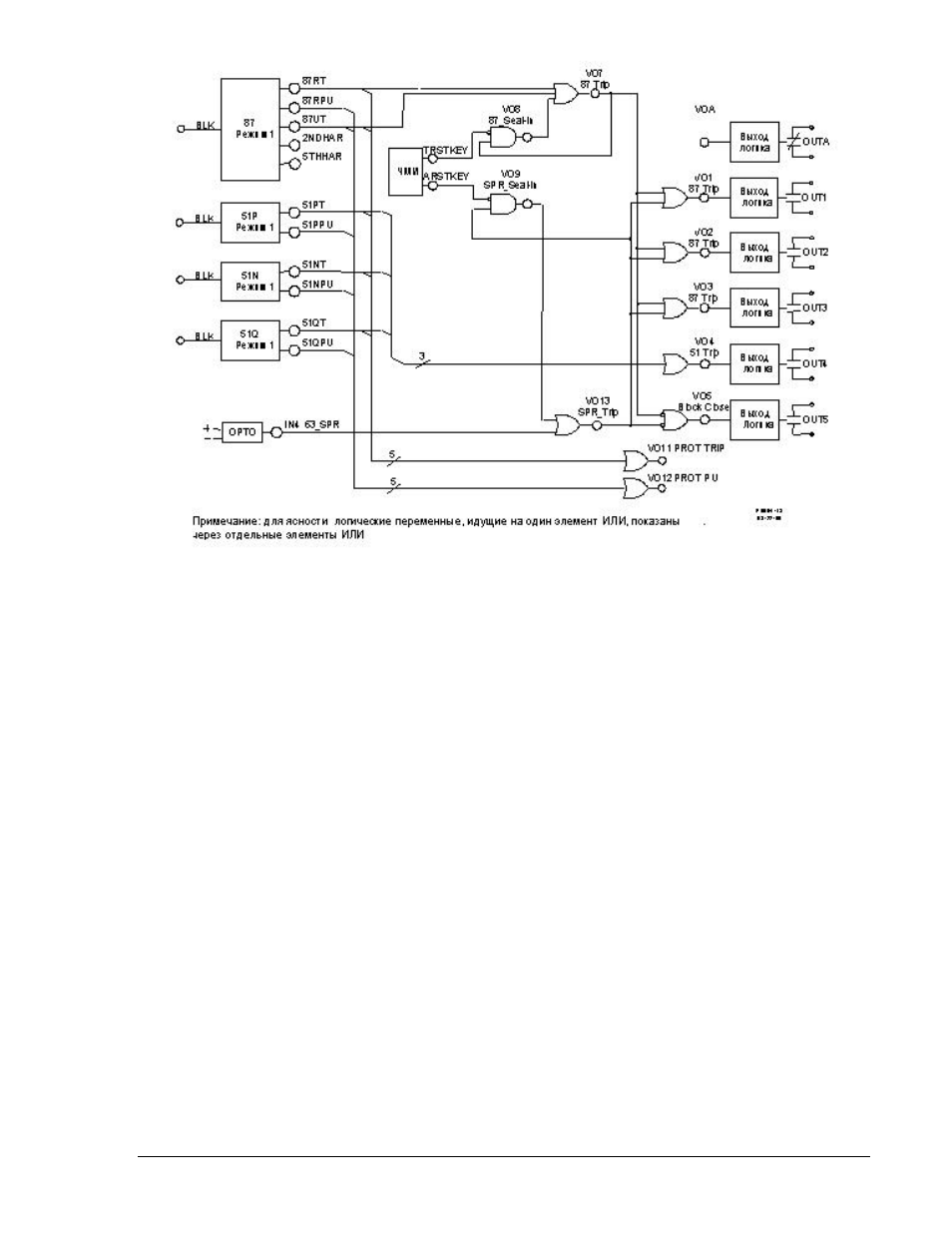

Рисунок 8-19. Эмуляция контактов типа "защелка" с использованием логики BE1-CDS240
Защелкивание аварийных сигналов и использование псевдоблинкерной системы
Если необходимо зафиксировать состояние аварийного сигнала вызванного или самой системой
защит BE1-CDS240 или внешним реле, то необходимо использовать функциональность
программируемых меток и виртуальные выходы VO13, VO14, VO15. Данные виртуальные выходы
также имеют программируемые логические переменные. Если состояние одного из трех
виртуальных выходов равно логической единице и данный выход запрограммирован как
аварийная сигнализация выдается соответствующее имя аварийного сигнала на переднюю панель
системы.
В качестве примера рассматривается схема на рисунке 8-18 и 8-19. При подаче внешнего сигнала
система защит фиксирует состояние аварийного сигнала (SPR).
На рисунке 8-19 видно, что при замкнутых контактах SPR, сигнал на входе IN4 посылает
логическую 1 на виртуальны выход VO13. Это приведет к замыканию контактов выходов OUT1,
OUT2
и OUT3 и к размыканию контактов выхода OUT5. Виртуальный выход VO13 замыкает свои
контакты через виртуальный выход VO9 и удерживает их в таком состоянии. Экран ЧМИ
автоматически переходит на экран Сигнализация (Alarms), если виртуальный выход VO13
запрограммирован как сигнал 1 или сигнал 2. Таким образом, когда на VO13 появляется 1, то на
передней панели будет выведена надпись с именем аварийного события «SPR_TRIP».
Сброс аварийного оповещения может быть выполнен с помощью кнопки «сброс» на передней
панели, когда выбран экран аварийных сигналов, таким образом, логическая переменная
ARSTKEY
переходит в состояние 1, тем самым сбросит логическое выражение удержания
виртуальных выходов VO13 и VO9. Контакты выходов OUT1, OUT2 и OUT3 разомкнутся, а
контакты выхода OUT5 замкнутся.
Логические команды и выражения логической схемы, показанной на рисунке 8-19, приведены в
таблице 8-19.
