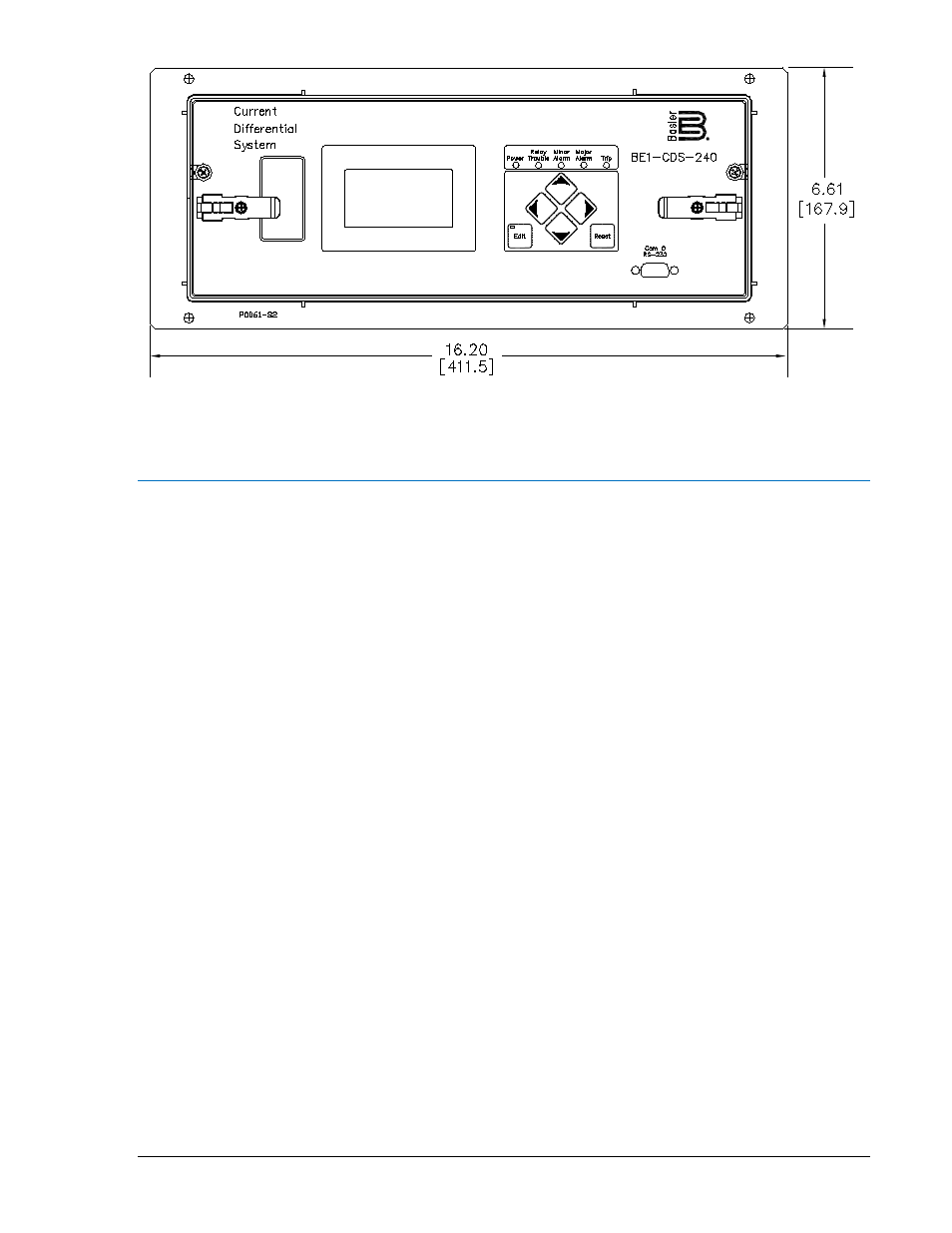

Рисунок 12-12. Горизонтальная установочная панель, вид спереди
Присоединение реле
Присоединения к реле определяются случаем применения и пользовательской логической схемой.
Как результат – некоторые входы и выходы могут остаться не присоединенными. Перед
включением питания прибора необходимо убедиться в соответствии присоединений и напряжения
питания типу прибора. Тип прибора расшифровывается согласно рисунку 1-8. Неправильное
присоединение проводов питания или подача повышенного напряжения питания может повредить
прибор.
Блок разъемов
В реле BE1-CDS240 используются два типоразмера клемм. Для токовых цепей (клеммы А1 – А28)
используются винты с плоскоконической головкой 8-32 (Phillips) с блокировкой от полного
выкручивания. Остальные клеммники используют винты с плоскоконической головкой 6-32 (Phillips)
без блокировки от полного выкручивания.
Стопорная шайба клеммников В, С и D являются частью монтажа токового входа и не должна
убираться.
Наконечники на соединительных проводах должны иметь длину не более 8,6 мм для токовых
клемм и не более 8,1 мм для остальных. На рисунках 12-13 (типа А) и 12-14 (типа Е) показаны
блоки разъемов реле BE1-CDS240.
9365273990 Вер M1
BE1-CDS240
Установка
12-13
