ПРИЛОЖЕНИЕ D • РАСЧЕТ УСТАВОК
ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ
Общая информация
Расчет уставок дифференциальной защиты BE1-CDS240 сводится к следующим шагам:
•
Проверка трансформаторов тока на соответствие условиям,
•
Определение числа ампер-витков катушек,
•
Расчет минимальной уставки дифференциального элемента с торможением,
•
Выбор уставки дифференциальной отсечки,
•
Расчет угла наклона кривой торможения,
•
Выбор параметров функций торможения по гармоникам.
Пример 1 – трехобмоточный трансформатор
Проверка ТТ на соответствие условиям
В таблице D-1 и на рисунке D-1 показаны параметры энергосистемы для данного примера.

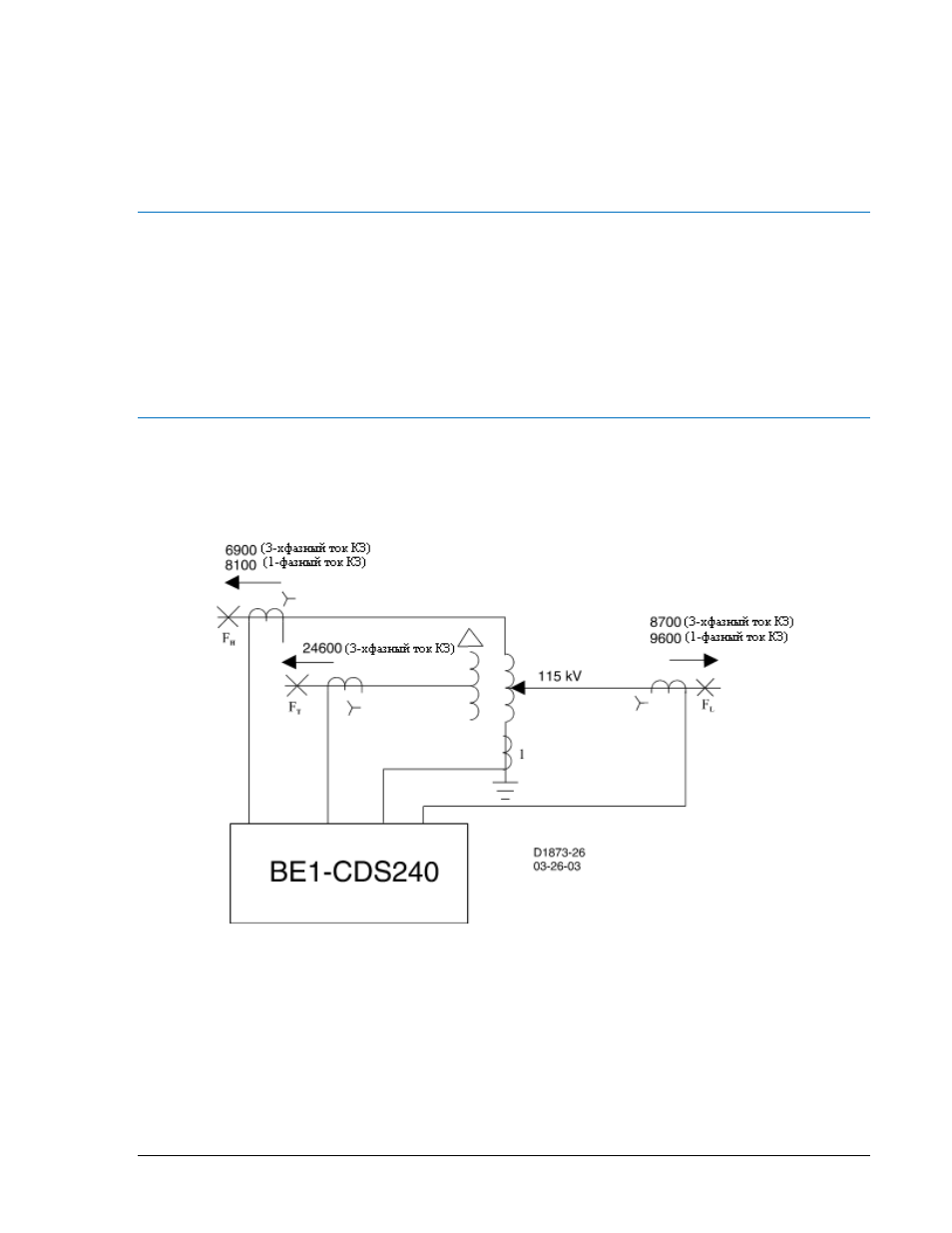

Рисунок D-1. Автотрансформатор с третичной обмоткой
9365273990 Вер M1 BE1-CDS240 Расчет уставок дифференциальной защиты
D-1
