На экране Защита от Сверхтоков (Time Overcurrent),
вкладка 51 (рисунок 4-25) нажмите кнопку Коэффициенты
Программируемых Кривых (Curve Coefficients) и введите
необходимые коэффициенты (рисунок 4-27). Затем
нажмите кнопку Готово (Done).
Коэффициенты программируемых кривых могут быть
введены, несмотря на выбранную кривую. Тем не менее,
программируемая прямая не будет активирована, пока
выбрана кривая Р.
Кривая 46
Кривая 46 – это специальная кривая, предназначенная для имитирования кривой I2t
выдерживаемых расчетных значений параметров генератора. Она использует так называемый К
фактор генератора. Не путайте кривую 46 с элементом 46. Кривая 46 была предназначена для
использования с элементом 46, но фактически она может использоваться с элементами 51Р, 51N
и 51Q МТЗ.
Используя кривую 46 пользователь должен определить К фактор генератора и максимально
допустимую непрерывную нагрузку (I
2
)
2
t
генератора. Эти данные используются для установки
уставки и времени срабатывания для кривой 46 путем, описанным в Приложении 1 Времятоковые
кривые. К фактор генератора – это время, в течение которого генератор может выдержать 1
единицу I2, где 1 единица – это уставка реле на номинальный ток
Защита МТЗ обратной последовательности
С применением реле заземления повышается чувствительность защиты к однофазному короткому
замыканию на землю. Реле заземления более чувствительны, чем фазное реле, т.к. ток
симметричной нагрузки не имеет составляющих тока нулевой последовательности (3
I0
)
. Элемент
МТЗ обратной последовательности также обеспечивает повышение чувствительности защиты к
двухфазному короткому замыканию, т.к. ток симметричной нагрузки не имеет составляющей тока
обратной последовательности (I
2
).
Уставка для МТЗ обратной последовательности
Обычное значение уставки для элемента МТЗ обратной последовательности может быть равно
половине значения уставки фазного реле для того, чтобы получить одинаковую чувствительность к
двухфазному короткому замыканию и трехфазному короткому замыканию. Данное значение
получено исходя из того, что значение тока двухфазного короткого замыкания равно √3/2 (87%)
тока трехфазного короткого замыкания в одной точке (рисунок 4-28).
Ток двухфазного короткого замыкания состоит из тока прямой и нулевой последовательностей
(рисунок 4-29) либо при двухфазном замыкание, значение тока обратной последовательности
составляет 1/ 3 (58%) значения полного фазного тока. При сложении полученных двух
коэффициентов (√3/2 and 1/√3) получили коэффициент 1/2.

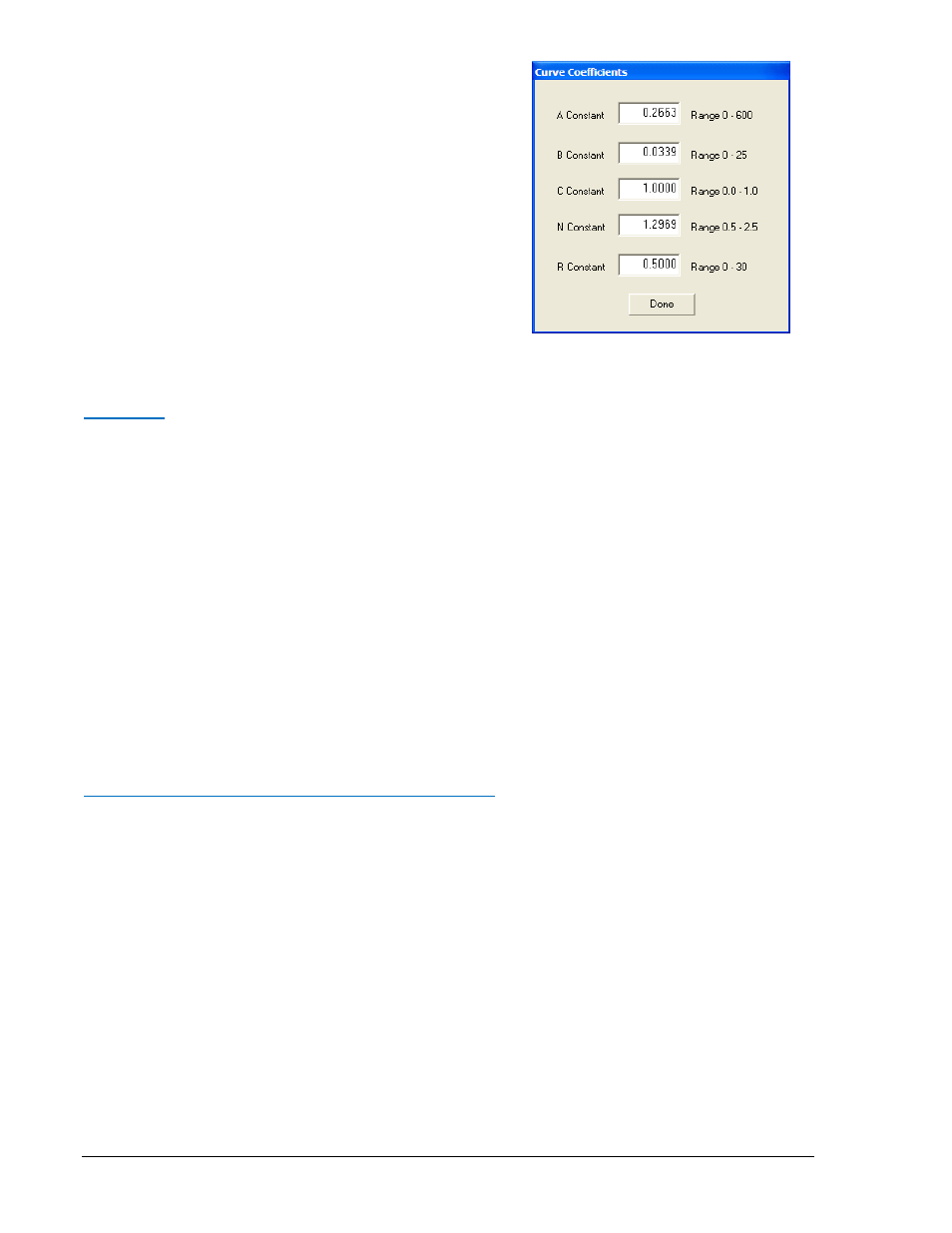

Рисунок 4-27. Экран Коэффициенты
Программируемых Кривых
