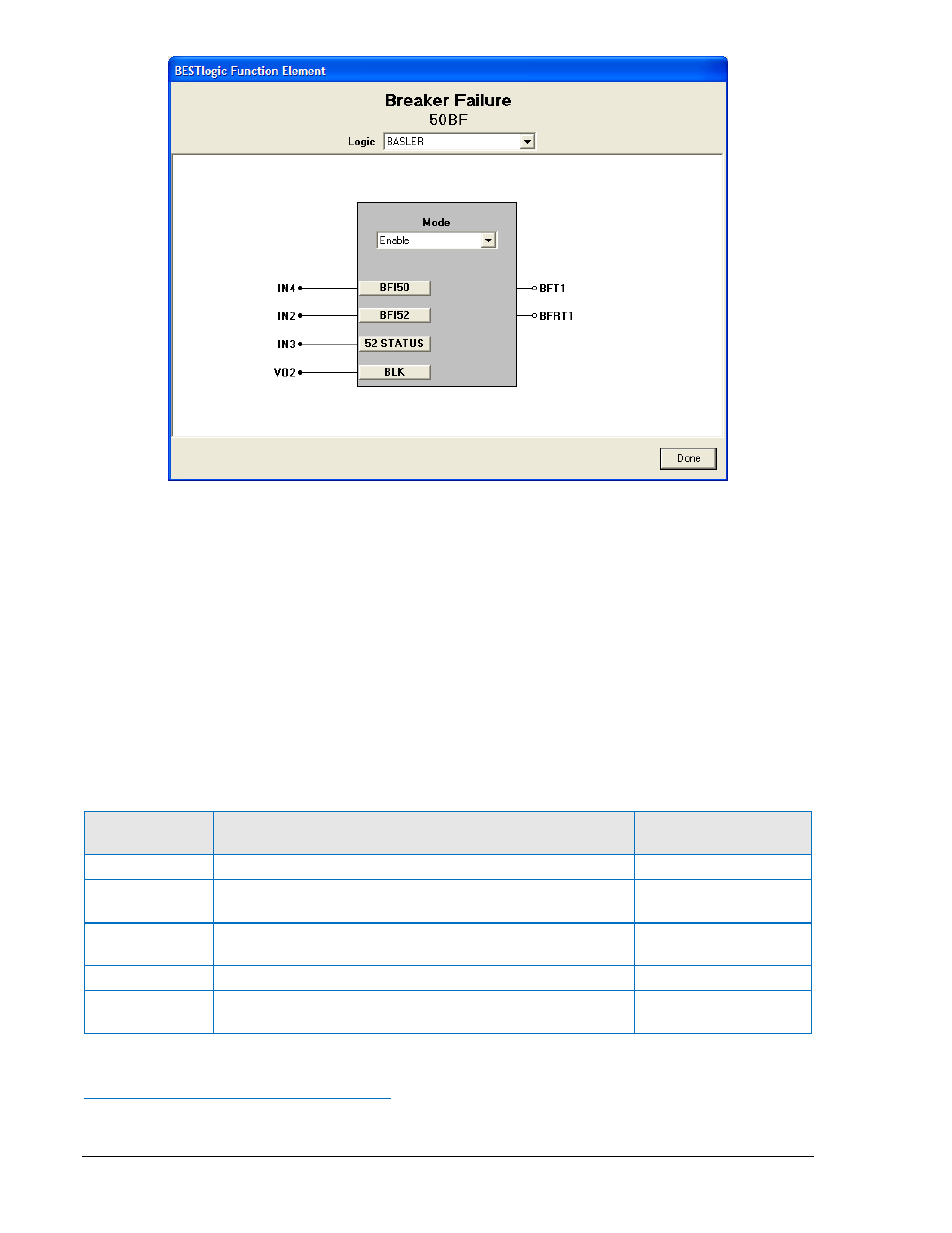

Рисунок 4-50.Экран Функциональный элемент BESTlogic, 50BF
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
Включите функцию 87, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки.
В таблице 4-30 приведены настройки BESTlogic для элемента УРОВ.
Таблица 4-30. Настройки BESTlogic для элемента УРОВ
Функция
Диапазон/Назначение
Значение по
умолчанию
Режим
0 =
откл, 1 = вкл
0
Включение
BFI50
Логическое выражения, при равенстве его 1
запускается таймер.
0
Включение
BFI52
Логическое выражения, при равенстве его 1
запускается таймер.
0
Состояние 52 Контроль состояния выключателя.
0
BLK
Логическое выражение, блокирующее элемент при
равенстве его 1.
0
Рабочие параметры элемента УРОВ
Рабочие параметры элемента настраиваются посредством BESTCOMS. Рисунок 4-51 показывает
экран BESTCOMS, используемый для настройки элемента BF. Для загрузки этого экрана
4-60
BE1-CDS
240 Защита и управление
