Просмотр журнала событий
Для просмотра очереди событий необходимо щелкнуть кнопку View Fault Sequence of Events. В
соответствующем окне отобразятся все детали события.
Загрузка файла осциллографии
Для загрузки файла осциллографической записи необходимо выбрать тип файла: Двоичный,
ASCII
, формат 1991 или 1999. Далее нажать кнопку «Загрузка» (Download) в диалоговом окне
View/Download Relay Fault Files
. Далее, используя обычную технику работы в Windows выбрать
папку, в которую будет загружен файл осциллографии. Далее, в диалоговом окне названия файла
необходимо ввести название для сохраняемого файла либо оставить предложенное по
умолчанию. При нажатии кнопки ОК файл сохраняется и окно исчезает. Сохраненный файл можно
просмотреть посредством программы Basler Electric BESTwave
Измерения
Для вызова экрана измерений системы необходимо выбрать пункт «Измерения» (Metering) в
выпадающем меню «Отчеты» (Reports) (рисунок 14-54). При открытии окна измерений,
необходимо нажать кнопку Start Polling. Если программа не сконфигурирована на работу с данным
реле появится сообщение о коммуникационной ошибке. Диалоговое окно имеет два выпадающих
меню: «Файл» (File) и «Коммуникации» (Communication). Для конфигурирования связи реле с
компьютером необходимо выбрать пункт «Конфигурирование» (Configure) в выпадающем меню
«Коммуникации» (Communication). Следует выбрать коммуникационный порт и скорость обмена.
При правильной настройке и нажатии кнопки появятся окна с измеренными параметрами

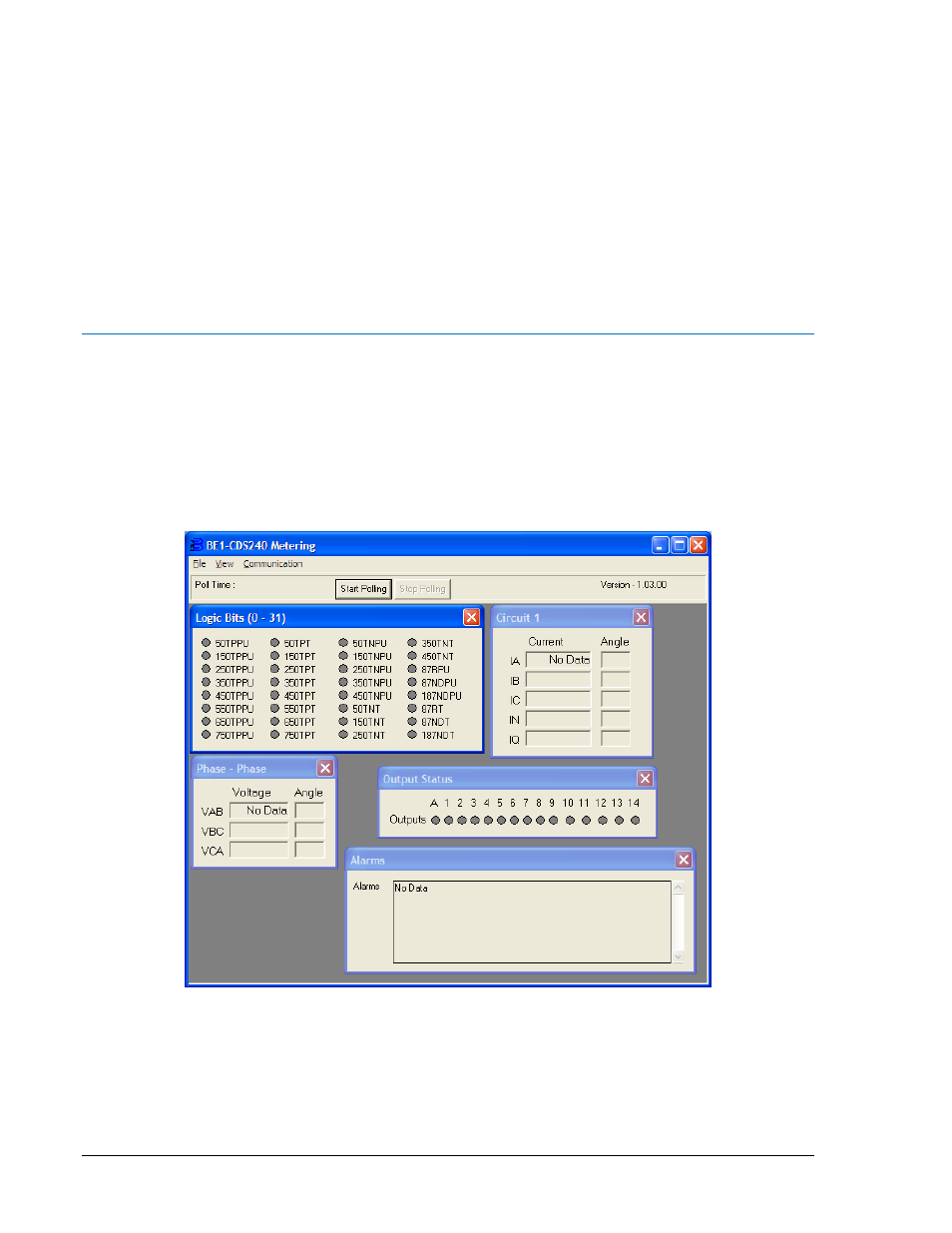

Рисунок 14-54. Экран с измеренными параметрами
