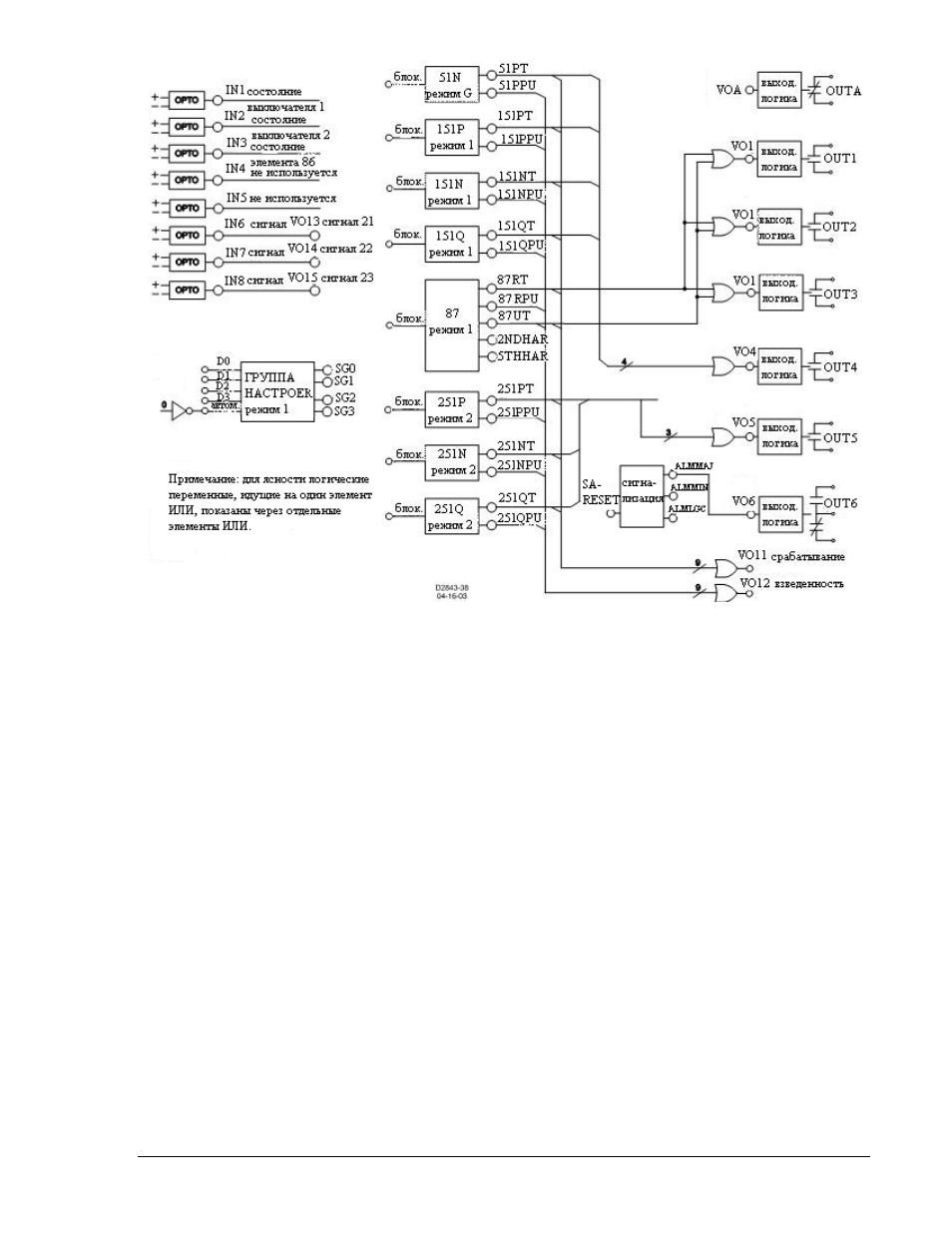

Рисунок 8-2. Развернутая логическая схема CDS240-BATX-A-BE
Элементы защиты 87 и 151 соединены с ТТ на высокой стороне, вход 1. Элементы 87 и 251
соединены с ТТ на низкой стороне, вход 2. Элемент 51N соединяется с ТТ заземления обмотки.
Независимый вход земли (G) является дополнительной опцией реле BE1-CDS240, поэтому
должен быть задан при необходимости. Параллельные ТТ внутри третичного треугольника (3Io)
также могут присоединяться к элемента 51N. Элементы 87, 51, 151, и 251 согласно логическим
выражениям, показанным в таблице 8-1, включены для обеспечения отключения через выходные
контакты реле BE1-CDS240.
Обычно, реле BE1-CDS240 применяется с многофункциональным реле защиты от сверхтоков BE1-
851 или BE1-951, которые обеспечивают независимую перекрестную резервную защиты. Элемент
защиты 87 обеспечивает быстродействующую фазную дифференциальную защиту с торможением
и фазную дифференциальную отсечку, дифференциальную защиту от замыканий на землю.
Также, данный элемент обеспечивает безопасность от ложного срабатывания при бросках тока,
ограничивая влияние 2-ой и 5-ой гармоники.
Элемент 151 прямой, обратной и нулевой последовательности предназначен для резервной
защиты шин на низкой стороне, если защита шин выйдет из строя.
Элемент 251 прямой, обратной и нулевой последовательности предназначен для резервной
защиты фидеров, если защита фидеров выйдет из строя.
Элемент 51N связан с защитой шин и фидеров для обеспечения резервной защиты нулевой
последовательности трансформатора низкой стороны, шин и фидеров.
Интеграция выходных сигналов, блоков защит и управления
Логические выражения, представлены в таблице 8-1, устанавливают соединения управления
между элементами схемы CDS240-BATX-A-BE. Например, три логических выражения в таблица 8-
1 обеспечиваю электрическое соединение между элементами 87 и выходами срабатывания 1, 2 и
3. На рисунке 8-1 и 8-2 показано, что элемент 87 отключает реле через выходные контакты 1, 2 и 3.
Пользователь может использовать один из этих трех выходов или все три выхода. Элементы 151 и
