фазовыми токовыми входами на 1 А и 5 А для расчета кривой 46 функции 51Q вместо параметра
Inom
используются параметры вторичных токов для каждой токовой цепи индивидуально, смотри
Настройка токовых цепей ниже).
На остальные функциональные элементы данное значение не оказывает существенного влияния,
поэтому может быть использован вторичный ток трансформатора тока.
Настройка параметров напряжения, коэффициент трансформации напряжения. Для корректной
работы BE1-CDS240 необходимо указать информацию о подключении цепей напряжения и
коэффициенте трансформации. Данная информация требуется для работы функциональных
элементов 27/59 и 51/27R, указывается токовая цепь по току, которой будет рассчитываться
мощность и ее направление. Данные настройки используются для измерений и отчетов, в которых
данные отображаются в первичных значениях. Для входных цепей напряжения указывается
подключение 3W, 4W, AN, или AB. Данные настройки могут быть изменены с помощью
BESTCOMS
, или ЧМИ, экран 6.3.1.1, \SETUP\PWR_S\CONN\VTP, или с помощью ASCII командного
интерфейса, команды SG-VTP
Настройка токовых цепей
Для ввода данных по токовым цепям 1–4, необходимо выбрать экран Общие настройки (General
Operation)
. Затем нужно выбрать вкладку Настройка токовых цепей (CT Setup). Смотрите рисунок
3-2.

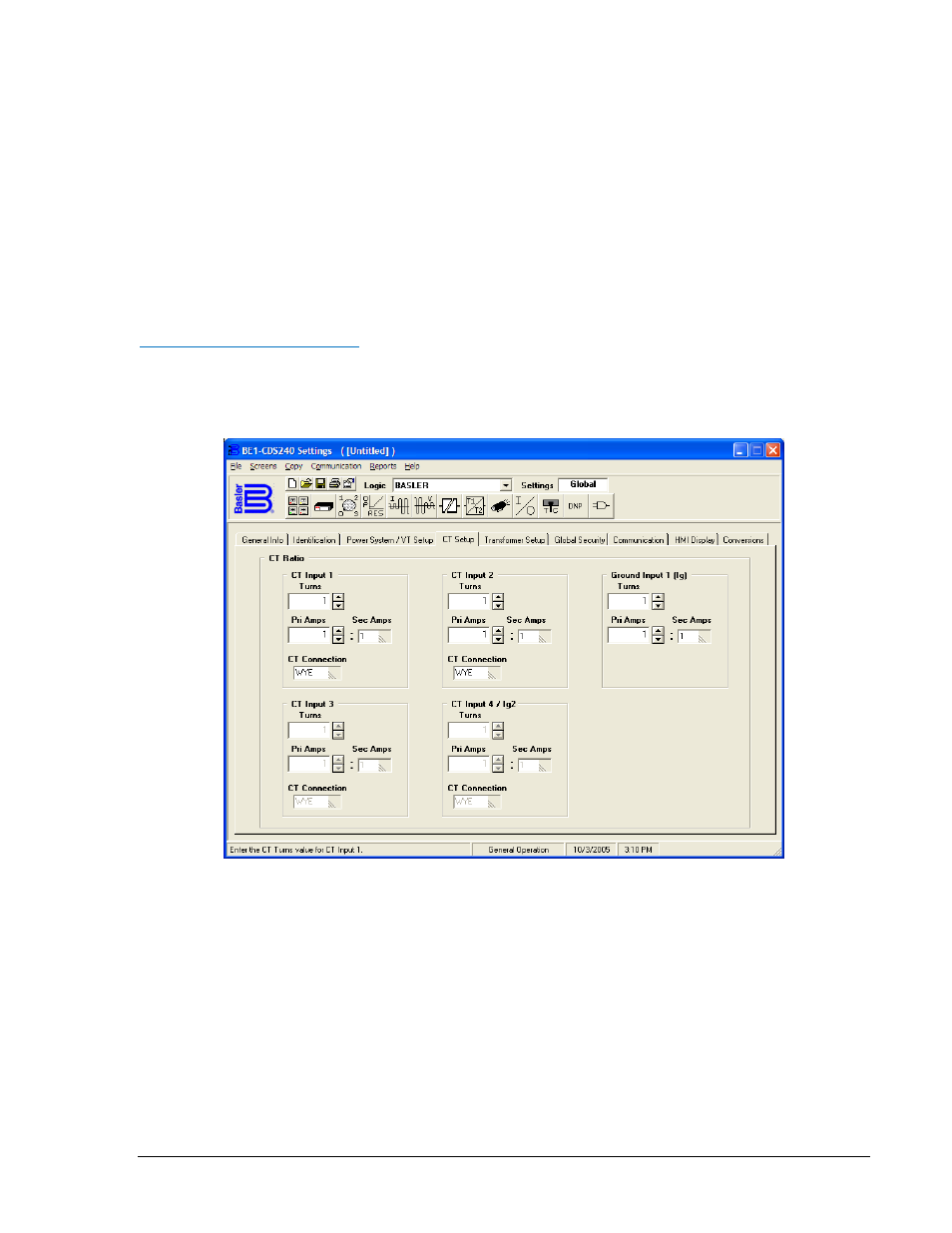

Рисунок 3-2. Экран Общие настройки, Настройка токовых цепей
Настройка токовых цепей. Для реле BE1-CDS240 необходимо ввести информацию о
подключении токовых цепей и о характеристике защитной зоны. Для каждой из групп трехфазной
токовой цепи необходимо ввести коэффициент трансформации и схему включения
трансформаторов тока. Кроме того. Необходимо ввести схему подключения силового
трансформатора (если защита применяется для защиты трансформатора). Необходимо указать
наличие источников тока нулевой последовательности, которые попадают в зону защиты,
фазировку каждого токового входа, место включения токовой цепи (первичное, вторичное, не
дифференциальное).
Каждая группа трансформаторов тока может быть включена по схеме звезды или треугольника как
показано на рисунке 3-3. Как было описано в первом разделе, Общая информация, Решения по
применению дифференциальной защиты, соединение трансформаторов тока в звезду наиболее
предпочтительно. Необходимо всегда вводить не эффективный, а действительный коэффициент
трансформации. При включении трансформаторов тока в треугольник, вторичный ток
9365273990 Вер M1
BE1-CDS
240 Функции входов и выходов
3-7
