тока
тока
56 to
97 В
переменного
тока
тока
112 to
194 В
переменного
тока
xxxx3xxxxxx
24 В постоянного тока
нет
нет
приблизительно 5В
постоянного тока
Условия работы дискретных входов
Состояние дискретных входов проверяется каждую 1 мс. Для предотвращения ложных
срабатываний имеются настраиваемые таймеры распознавания события на входе и антидребезга.
При настройке этих таймеров необходимо найти компромисс между максимальной скоростью
распознавания события и надежностью
Если обнаружен замкнутый входной контакт в течение времени распознавания, логическая
переменная изменяется от состояния 0 (TRUE) до 1 (FALSE). При распознавании замкнутого
входного контакта, логическая переменная поддерживается в состоянии 1 до того, как входной
контакт не разомкнется, по крайней мере, в течение периода работы антидребезгового таймера.
По истечении выдержки таймера значение переменной изменяется с 1 на 0.
Настройка дискретных входов
Установочные параметры и метки для дискретных входов устанавливаются при помощи
BESTCOMS.
Также настройка может бать произведена посредством коммуникационного порта,
используя команду SG-IN.
Каждый дискретный вход имеет два установочных параметра и три метки. Установочные
параметры – это Время распознавания (Recognition Time) и Выдержка антидребезгового таймера
(Debounce Time).
Метки включают в себя метку, определяющую дискретный вход, метку,
определяющую включенное состояние (Energized State), и метку, определяющую выключенное
состояние (De-Energized State).
Для изменения настроек и меток дискретных входов выберите Входы и Выходы (Inputs and
Outputs)
из падающего меню Экран (Screens). Затем выберите вкладку Входы 1-6 (Inputs 1-6) или
Входы 7-12 (Inputs 7-12). (см. рисунок 3-8).

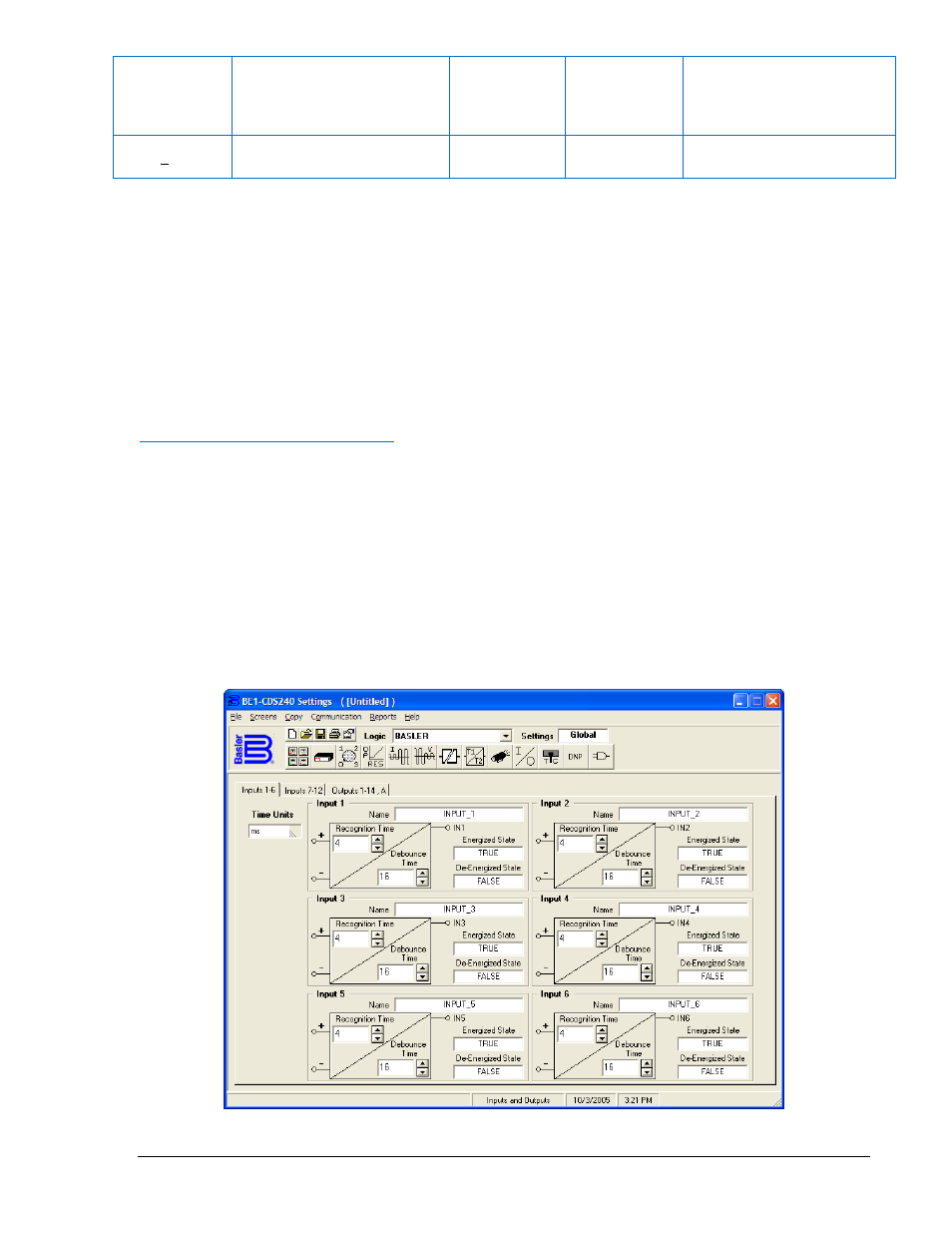

Рисунок 3-8.Экран Входы и Выходы, Входы 1-6
