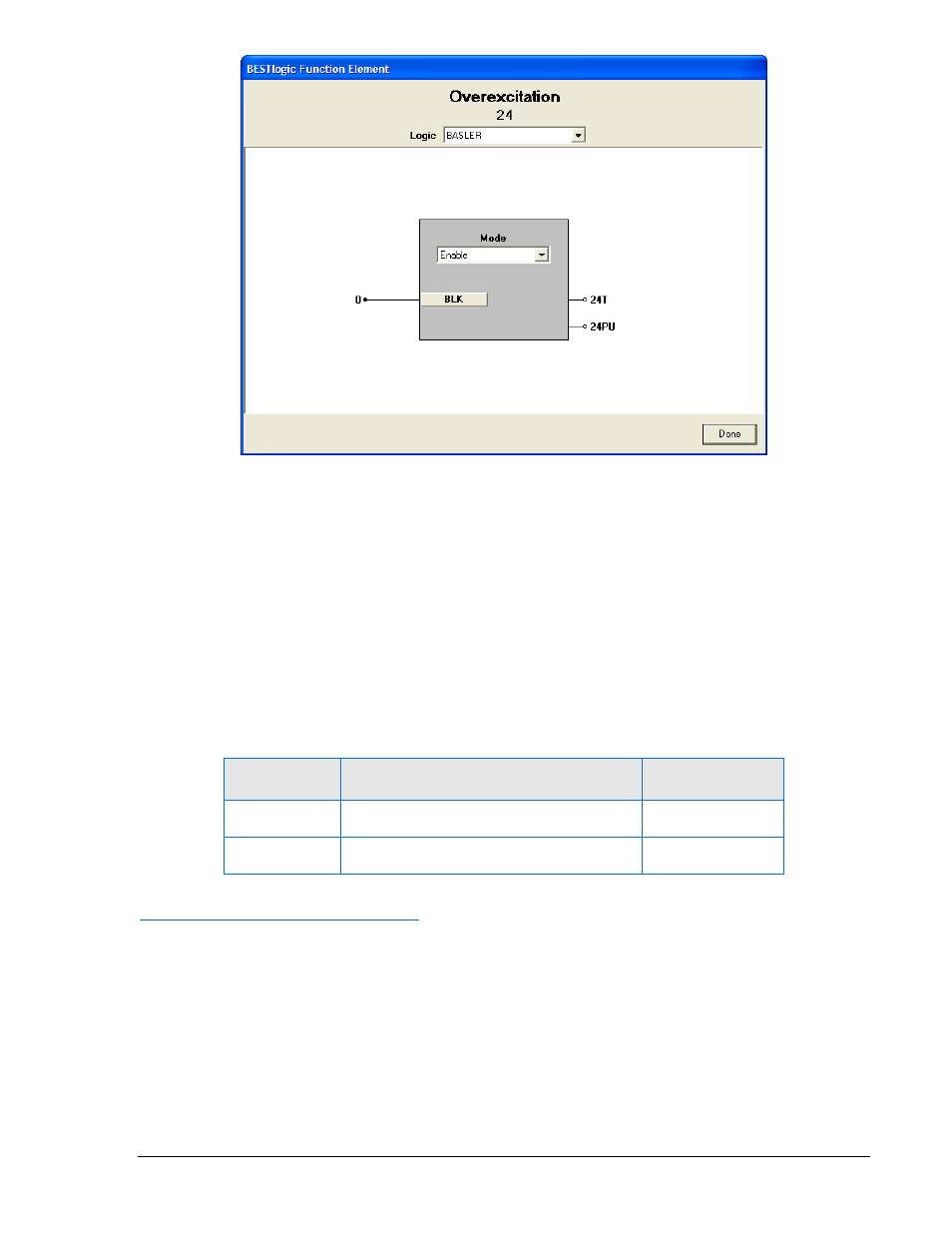

Рисунок 4-31. Экран «Функциональный элемент BESTLogic», элемент 24
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic.
Включите функцию 24, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки.
В таблице 4-19 перечислены режимы работы и параметры.
Таблица 4-19. Настройки BESTlogic для элемента 24
Функция Диапазон/Назначение
Значение по
умолчанию
Режим
(Mode) 0 = отключен,
1 = включен
0
Блокировка
(BLK)
Логическое выражение, блокирующее
элемент при равенстве его 1.
0
Рабочие параметры элемента 24
Рабочие параметры включают в себя: уставку, выдержки времени на отключение и сброс.
Значение уставки равное нулю отключает элемент. Единица измерения вторичное линейное или
фазное напряжение на частоту В/Гц, может задаваться командой SG-VTP. Более подробная
информация приведена в разделе 3 Функции Входов и Выходов. Рабочие настройки производятся
в окне настроек для элемента 24 (рисунок 4-32). Для открытия окна необходимо выбрать в
выпадающем меню Экраны (Screens) пункт Защита напряжения (Voltage Protection). Затем
необходимо выбрать закладку 24. Иначе, настройка может быть произведена командами S<g>-24
или S<g>-24D или посредством экрана 5.#.5.1, \PROT\SG#\24\24.
