Рабочие параметры элемента ТО
Рабочие параметры элементов ТО включают в себя: уставку срабатывания и выдержку времени.
Уставка срабатывания определяет уровень тока, при котором элемент переходит в состояние
взведенности и таймер начинает отсчет времени. Выдержка времени может выставляться в мс, с
или периодах номинальной частоты. По умолчанию единица измерения - мс. Минимальное
разрешение выдержки времени приблизительно четверть периода. Выдержка времени равная 0
делает элемент ТО мгновенного действия.
Настройка рабочих параметров производиться через BESTCOMS (см. рисунок 4-22). Для того,
чтобы открыть экран выбора рабочих параметров, необходимо из падающего меню Экран (Screen)
выбрать Защита от Сверхтоков (Overcurrent). Выберите вкладку 50T/150T, 250T/350T и т.д.
Также настройка рабочих параметров может быть выполнена через экран ЧМИ 5.#.3.1 - 5.#.3.4,
\PROT\SG#\x50T\
либо посредством ASCII команды S<g>- x50T.

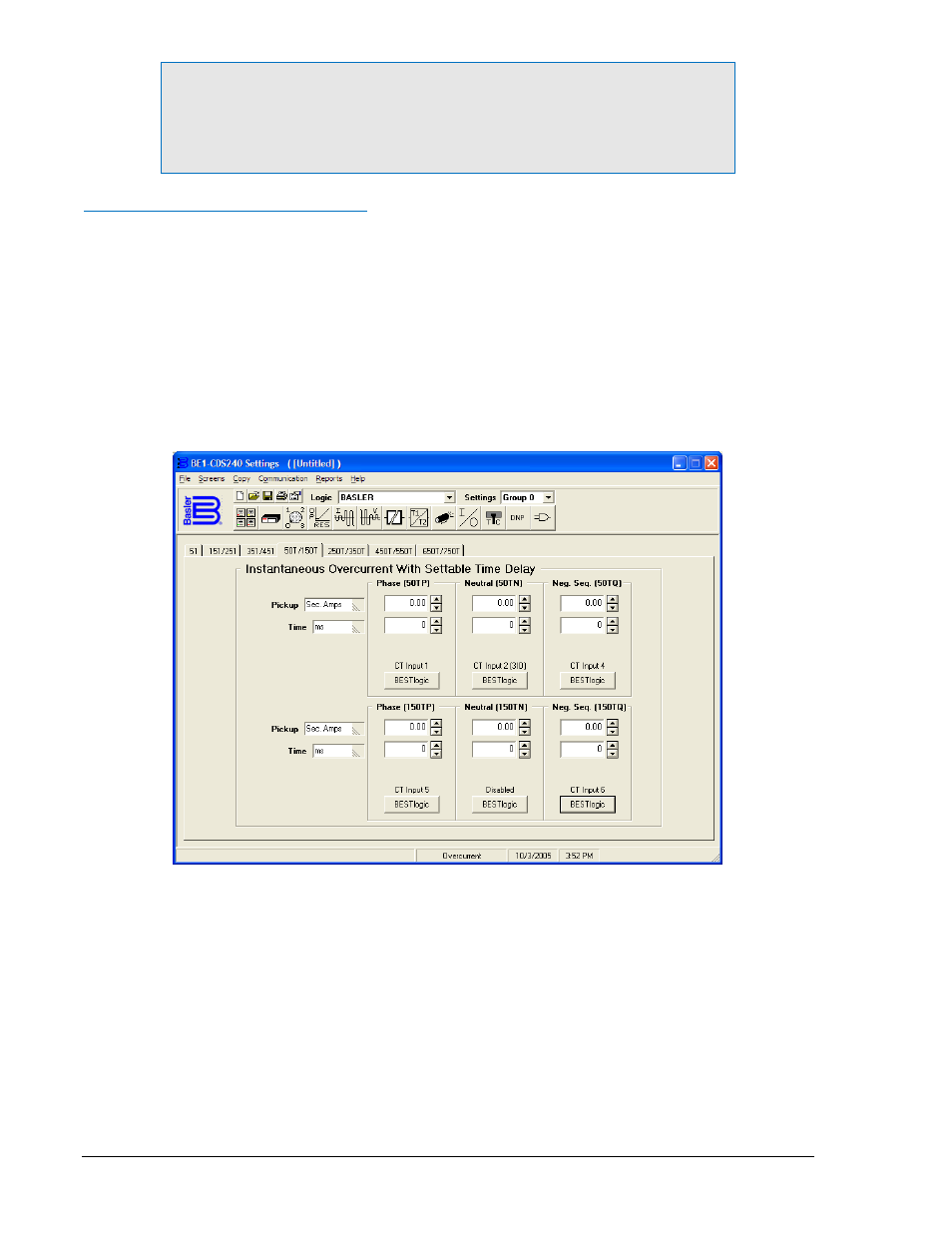

Рисунок 4-22. Экран Защита от сверхтоков, 50T/150T
Единицей измерения уставки по умолчанию является А вторичной обмотки. Также единицей
измерения могут быть выбраны А первичной обмотки, о.е., %. Единицей измерения времени по
умолчанию являются миллисекунды. Также могут быть выбраны секунды, минуты, периоды
номинальной частоты.
Если в качестве единицы измерения выдержки времени выбран период номинальной частоты, то
значение конвертируется в секунды или миллисекунды, округляется до ближайшего целого
значения миллисекунд и запоминается. Если номинальная частота отличается от номинальной
промышленной и выдержки времени выставляются в периодах, то следует сначала выставить
значение частоты, затем выдержек.
Кроме падающего меню Логика (Logic) имеется падающее меню Параметры (Settings). Меню
Параметры используется для выбора необходимого параметра.
В таблице 4-141 представлены рабочие параметры элемента ТО.
ПРИМЕЧАНИЕ
Если BE1-CDS240 рассчитано на входной фазный ток 5 А и ток нейтрали 1
А, то необходимо это помнить при переключении режимов работы по сумме
трехфазных токов (3IO) и току нейтрали по дополнительному входу. При
необходимости нужно разделить или умножить уставку тока на 5.
