защиты цепи. Концепция составления схем остается прежней (при работе отдельными реле), а вот
методы отличаются, т.к. для использования функционального блока его следует просто включить,
а для соединения входов и выходов отдельных реле используется булева логика. Результатом
такого подхода является большая гибкость при составлении логических схем, чем при
использовании цифровых реле. Кроме того данной системе не присущи некоторые ограничения по
гибкости схематики, которые встречаются во многих многофункциональных системах.
Система BE1-CDS240 может сохранять логические схемы, составленные специалистом, как
обычные пользовательские настройки. Кроме того, в системе постоянно хранится несколько
запрограммированных логических схем, каждая из которых может быть загружена.
Существует возможность модифицирования параметров ранее запрограммированной логической
схемы с дальнейшим ее сохранением. Таким образом, обеспечивается хорошая база, для
создания новых логических схем пользователем. Для изменения запрограммированной логической
схемы необходимо ввести новое имя для создаваемой логической схемы.
Существует два типа настроек BESTlogic: настройка функционального блока и настройка
выходной логики. Далее, кратко, рассматриваются два вида настроек. За более подробной
информацией обращайтесь к разделам 7 Программируемая Логика BESTlogic и 8 Применение
Системы.
Параметры функциональных блоков защиты и управления
Как указывалось ранее, каждый функциональный блок равноценен отдельному цифровому реле.
Например, блок дифференциальной защиты трансформатор в системе BE1-CDS240 имеет такие
же характеристики как реле BE1-87T. На рисунке 2-1 представлен логический блок элемента со
всеми входами и входами.

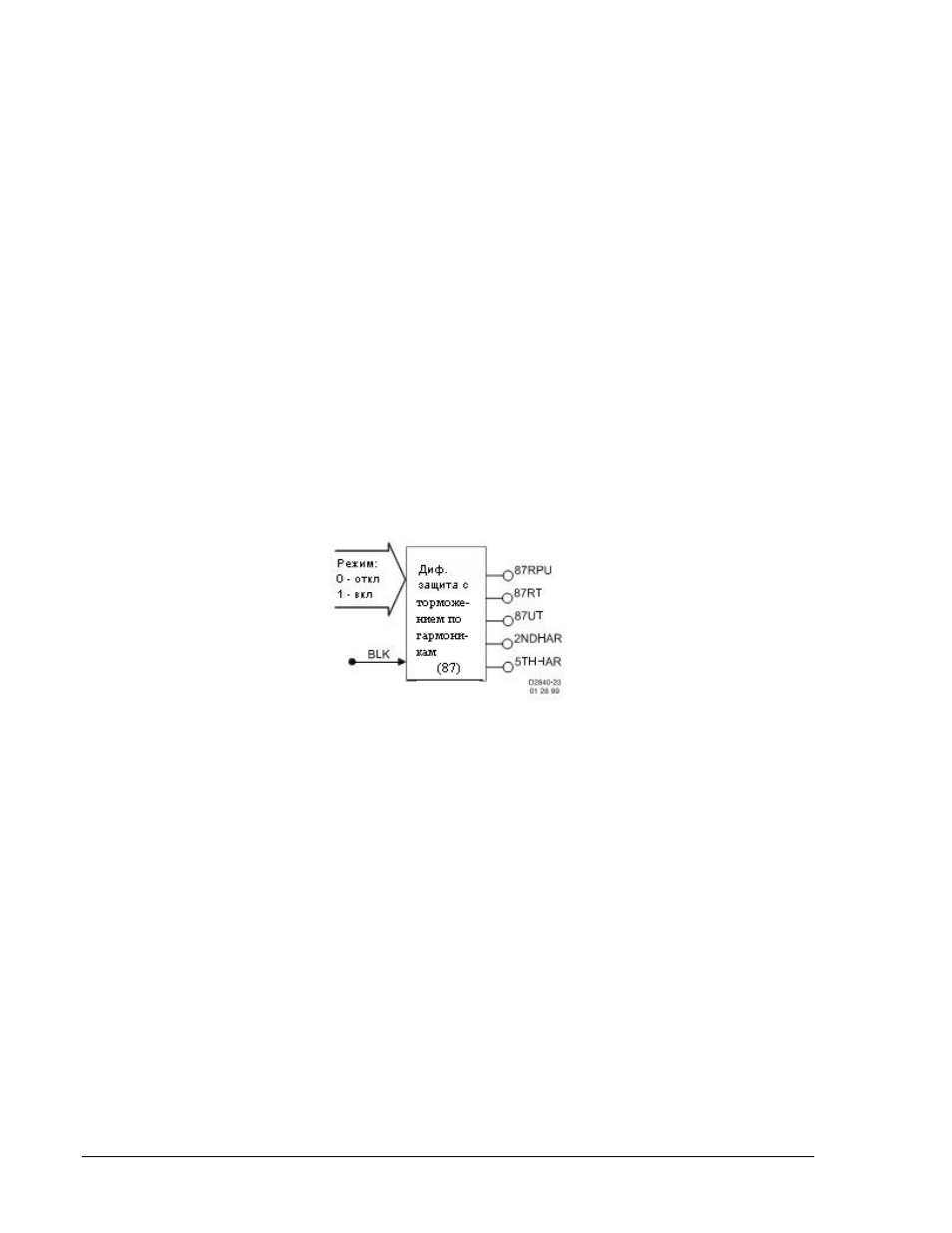

Рисунок 2-1. Блок дифференциальной защиты с торможением 87
Два входа:
•
Режим работы (вкл/откл)
•
Блокировка BLK
Пять выходов:
•
Сигнал взведенности элемента с
торможением 87RPU
•
Сигнал отключения элемента с
торможением 87RT
•
Сигнал отключения элемента без
торможения 87UT
•
Режим торможения по второй
гармонике 2NDHAR
•
Режим торможения по пятой гармонике
5THHAR
5 параметров срабатывания:
•
Минимальная уставка
•
Кривая торможения
•
2-
ая гармоника
•
5-
ая гармоника
•
Уставка срабатывания без торможения
2-2
